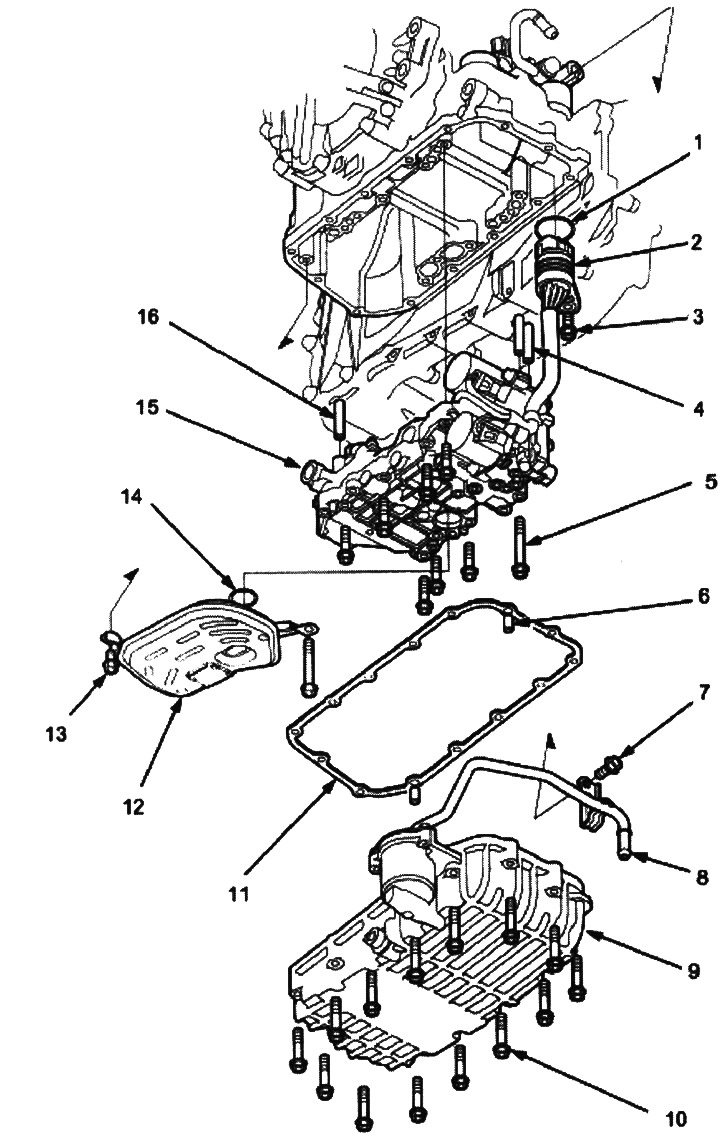

1. О-прстен. Заменити
2. КОНЕКТОР СОЛЕНОИДНОГ СВЕГА
3. 6к1.0 мм, БОЛТ
4. РЕФЕРЕНТНИ ПИН
5. 6к1.0 мм, 8 БОЛТС
6. РЕФЕРЕНТНИ ПИН
7. ВИЈАК ЗА НОШАЧ НАПОЈНЕ ЦЕВИ
АТФ ХЛАДЊАК, 8к1.25 мм
8. ЦИЈЕВ ЗА ДОВОД ХЛАДЊАКА
АТФ АССЕМБЛИ
9. АТФ ПАН
10. 6к1.0мм, 14 БОЛТС
11. ЗАПТИВКА АТФ ПАН. Заменити
12. 13.6к1.0мм АТФ СТРАИНЕР, 2 БОЛТС
14. О-прстен. Заменити
15. СКЛОП ДОЊЕ КУТИЈЕ ВЕНТИЛА
16. РЕФЕРЕНТНИ ПИН
Белешка:
- Темељно очистите све делове растварачем или средством за чишћење карбуратора и осушите компримованим ваздухом.
- Очистите све канале.
- Када уклањате доњу кутију вентила, замените следеће:
- - О-прстенови
- - Заптивка картера АТФ
1. Уклоните завртањ држача АТФ доводне цеви.
2. Уклоните АТФ картер (четрнаест вијака).
3. Уклоните АТФ сито (два вијка).
4. Уклоните један вијак који причвршћује конектор кабелског свежња соленоида, а затим повуците конектор.
5. Уклоните доњу кутију вентила (осам вијака).
6. Темељно очистите улаз АТФ грубог филтера компримованим ваздухом, а затим проверите да ли је у добром стању и да улаз није зачепљен.
7. Замените АТФ сито ако је зачепљено или оштећено.
Напомена: АТФ сито се може поново користити ако није зачепљено.
