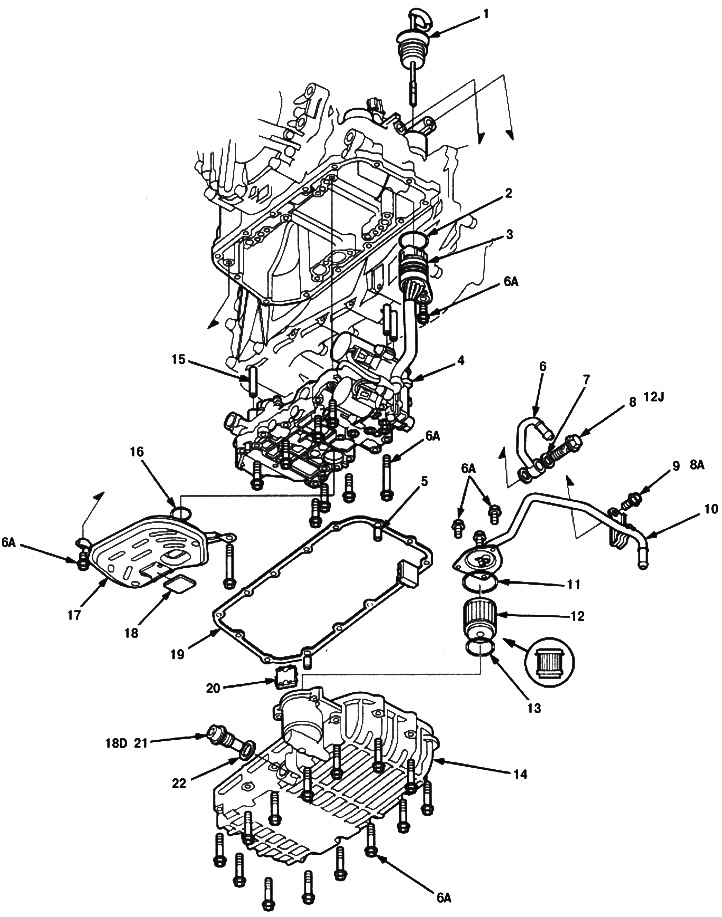

1. Сонда за ниво АТФ течности; 2. О-прстен. Заменити; 3. Конектор за соленоидни свежањ; 4. Склоп доње вентилске кутије; 5. Референтни пин; 6. Излазна цев АТФ хладњака; 7. Заптивна подлошка. Заменити; 8. Вијак за монтажу цеви; 9. Вијак носача цеви за напајање АТФ хладњака; 10. Склоп доводне цеви; 11. О-прстен. Заменити; 12. АТФ филтер течности; 13. О-прстен. Заменити; 14. АТФ посуда за течност; 15. Референтна игла; 16. О-прстен. Заменити; 17. Мрежица филтера АТФ течности; 18. Магнет; 19. Полагање испод палете течног АТФ-а. Заменити; 20. Магнет; 21. Чеп за одвод; 22. Заптивна подлошка. Заменити
Моменти затезања
вијак/матица бр | Обртни момент | Величина | Напомене |
6А | 12 Nm (1,2 кгф/м) | 6к1.0мм | |
8А | 26 Nm (2,7 кгф/м) | 8к1.25мм | |
12J | 28 Nm (2,9 кгф/м) | 12к1.25мм | Вијак за цев |
18D | 49 Nm (5,0 кгф/м) | 18к1.5мм | чеп за одвод |
