Atenţie.
- Nu vă tăiați mâinile în timp ce lucrați, purtați mănuși.
- Aveți grijă să nu deteriorați tabloul de bord și componentele care trebuie îndepărtate.
Faceți treaba cu un asistent.
În timp ce lucrați cu o șurubelniță, protejați componentele cu bandă de protecție sau o cârpă. De asemenea/ Înfășurați șurubelnița cu bandă adezivă pentru a nu deteriora componentele.
Deconectați cablurile bateriei și așteptați mai mult de 3 minute. înainte de a începe lucrul.
1. Scoateți următoarele componente:
coloana de directie (vezi cap. Direcție).
panoul central (Vezi deasupra).
unitate de sistem audio, (vezi cap. Sistem suplimentar de siguranță pasivă (SRS)).
Cablu de control al transmisiei automate (vezi cap. Transmisie automată).
Torpedou (Vezi deasupra).
Deflector pe partea pasagerului.
Finisarea stâlpilor din față.

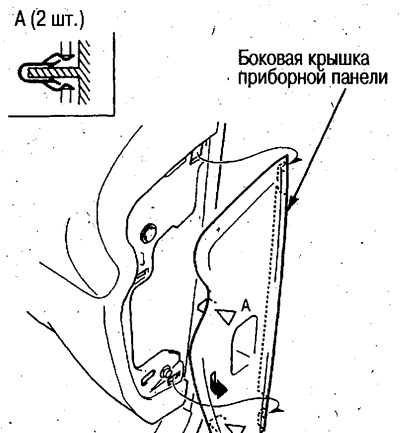

2. Scoateți capacul lateral al bordului de pe partea șoferului.

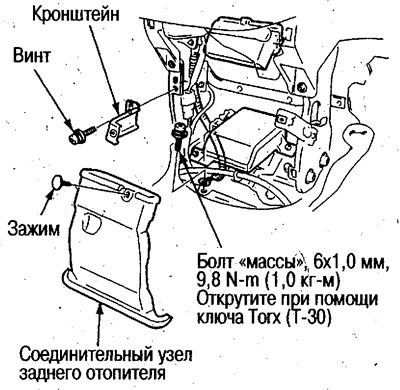

3. Scoateți conectorul încălzitorului din spate și deșurubați șurubul «mase».
4. Scoateți suportul din partea stângă a cadrului central.

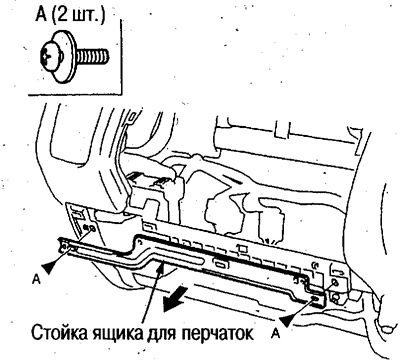

5. Scoateți stâlpul torpedoului.

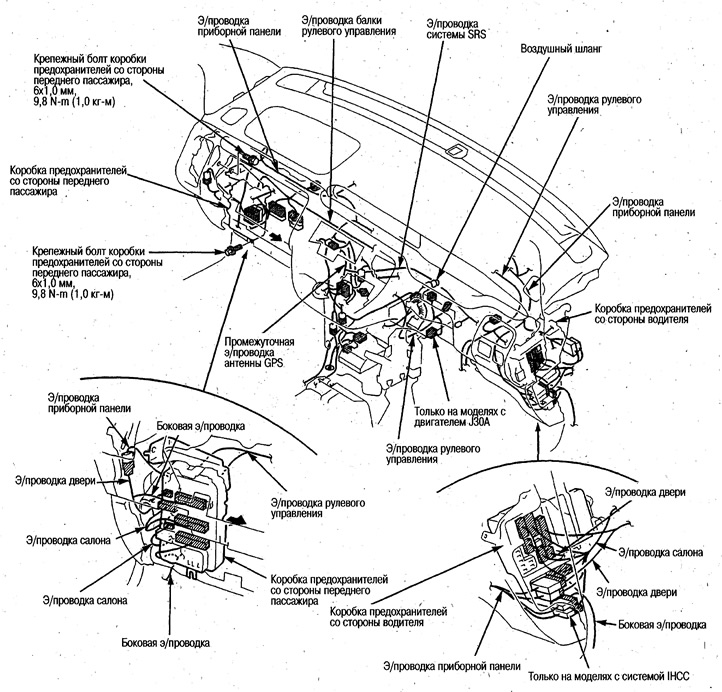

6. Deconectați conectorii și furtunul de aer umbriți în ilustrația de mai jos.
7. Scoateți clemele e / cablajele și conectorii (în locurile cerute).
Înainte de a scoate cablurile e/ de pe tabloul de bord, rețineți locațiile de instalare ale clemelor și conectorilor de cablare e/.
8. Închideți șurubul de fixare al unei cutii de încuietori de siguranță din exteriorul pasagerului din față și scoateți o cutie.

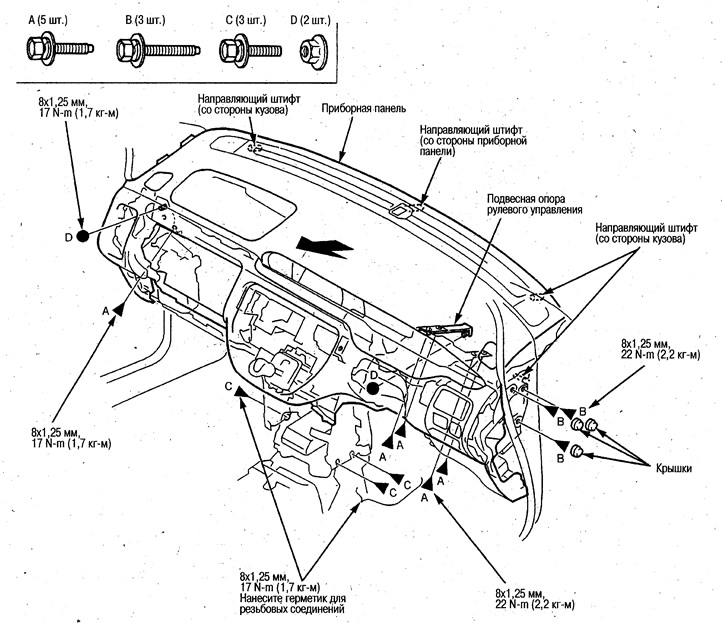

9. Închideți șuruburile și piulițele, ridicați puțin un tablou de bord, trageți de el și scoateți-l.
Atenţie.
- Nu aruncați tabloul de bord.
- Protejați componentele de împerechere împotriva deteriorării cu o cârpă.
10. Instalați în ordinea inversă a demontării.
Asigurați-vă că tabloul de bord este așezat corect pe știfturile de ghidare.
Înainte de a strânge șuruburile Din cadrul central, aplicați etanșant pentru filet pe șuruburi.
Înainte de a fixa tabloul de bord, asigurați-vă că cablurile electrice nu sunt prinse.
Conectați conectorii în siguranță.
