A jel tesztelése a szabályozó bemenetén
Megjegyzés: A vezérlőegység a műszerfali világításvezérlőbe van beépítve.
1. Távolítsa el a kapcsolópanelt a műszerfalról.
2. Válassza le a 3 tűs csatlakozót a szabályozóról.

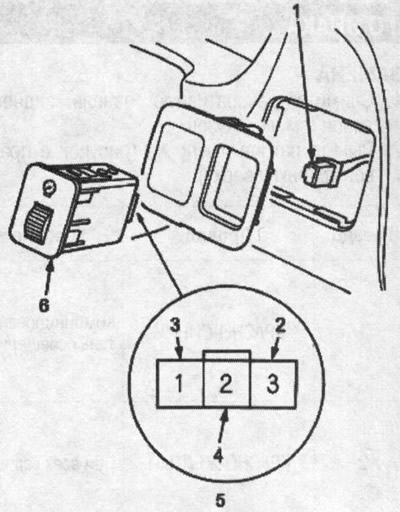

1. 3 TŰS CSATLAKOZÓ
2. PIROS
3. FEKETE ÉS PIROS
4. FEKETE
5. Csatlakozó «Anya» a heveder oldaláról
6. MŰSZERPANEL FÉNYSZABÁLYOZÁS
3. Nyomja ki a szabályozót a panel mögül, és távolítsa el.
4. Ellenőrizze a csatlakozótüskéket, hogy megbizonyosodjon arról, hogy jó érintkezésben vannak.
- Ha az érintkezők meghajlottak, meglazultak vagy rozsdásodtak, javítsa meg és ellenőrizze újra a rendszert.

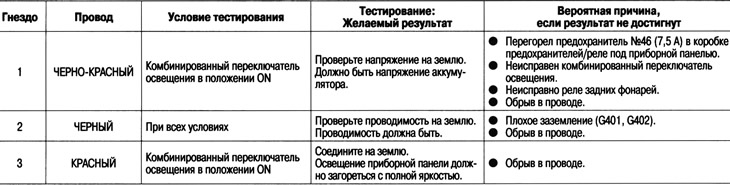

- Ha a tűk jól néznek ki, végezze el a következő ellenőrzéseket a csatlakozón (asztal).
- Ha az ellenőrzések bármelyike hibát jelez, keresse meg és javítsa ki az okot, majd ellenőrizze újra a rendszert.
- Ha a szabályozó bemeneténél végzett vizsgálat normális eredményt mutat, akkor a szabályozónak hibásnak kell lennie, cserélje ki.
