Jegyzet:
- Vigyázz, ne karcold meg a hátsó ajtót.
- Viseljen védőkesztyűt.
1. Szerelje le a hátsó ajtó korlátozó szerelvényét.

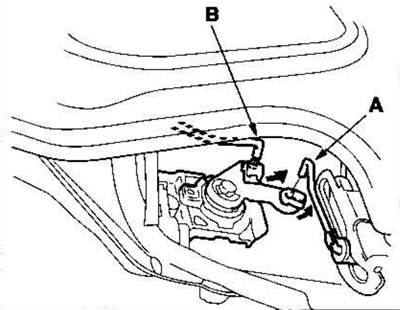

2. Válassza le a zárhenger rudat (A) és a hátsó ajtó üvegnyitó rudat (B) a hátsó ajtó zárhengeréről (C).

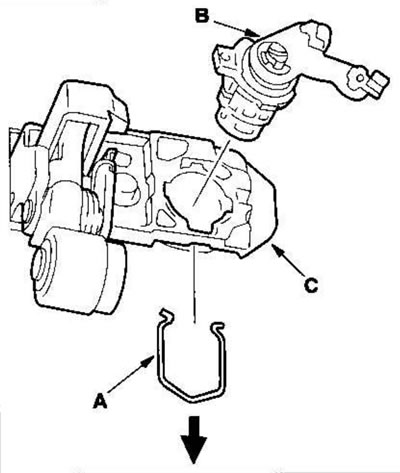

3. Távolítsa el a rögzítőkapcsot (A) az L alakú szerszám segítségével, majd vegye le a zárcilindert (B) a hátsó ajtó kilincséről (C).

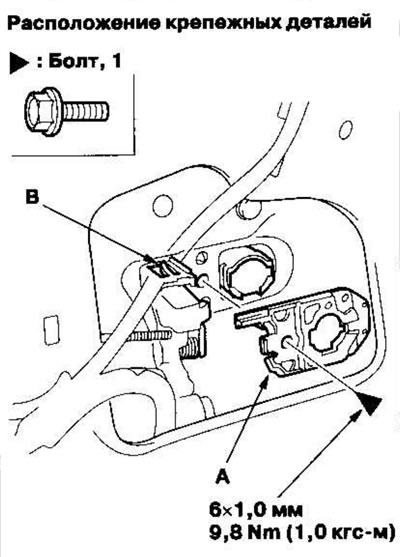

4. Távolítsa el a hengerfedelet (A) és a hátsó ajtó kilincsét rögzítő csavart. Akassza ki a horgot (B), majd vegye le a fedelet.

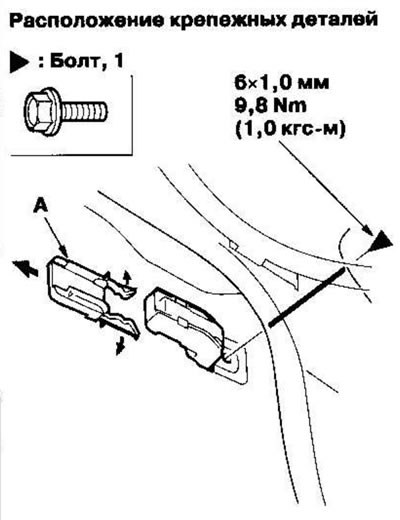

5. Távolítsa el a hátsó ajtó kilincsét rögzítő csavart, és vegye le a távtartót (A).

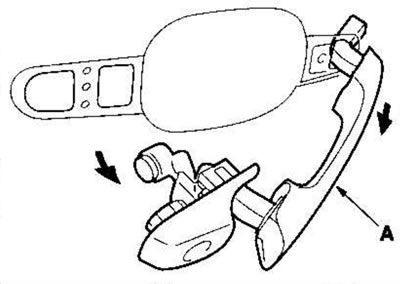

6. Az ábrán látható módon húzza le a külső fogantyút (A).
7. Szerelje fel a hátsó ajtókilincset a leszerelés fordított sorrendjében, figyelembe véve a következőket:
- Győződjön meg róla, hogy minden rúd biztonságosan csatlakozik.
- Győződjön meg arról, hogy a hátsó ajtó zárja megfelelően záródik és nyílik.
- Szerelje fel a zárcilinder rögzítőkapcsát a kilincsre, majd helyezze be a zárcilindert. Győződjön meg arról, hogy a klip teljesen illeszkedik a zárhenger hornyába.
