Figyelem: 4 hengeres Odyssey modelleknél a hátsó felfüggesztés bármely alkatrészének eltávolítása és felszerelése után ellenőrizze és állítsa be az adagolószelep rugójának hosszát (lásd a 9. fejezetet).
Hátsó felfüggesztés (4 hengeres Odyssey):
1. Anya. Tartsa rögzítőelemmel az anyát, hogy ne lehessen elfordulni, és engedje el a csavart
2. Felső rugócsésze. Ellenőrizze, hogy nincs-e sérülés
3. Rugó. Ellenőrizze a rugalmasságot és a sérüléseket
4. Alsó rugócsésze
5, 6, 16, 21, 25, 30. Csavar
7. Gömbcsukló lehúzó 07MAC-SL00200
8. Koronás dió
9. Sasszeg (csere)
10. Ökölbe szorítás
11. Ökölbe szorítás. Ellenőrizze, hogy nincs-e sérülés
12. Alsó kar A. Ellenőrizze deformáció vagy sérülés szempontjából. Ellenőrizze a persely sérülését
15. Hosszanti kar. Ellenőrizze a deformációt és a sérüléseket. Ellenőrizze a persely sérülését
18. Alátét
19. Hosszlengőkar tartókonzol Sérülés ellenőrzése
22. Stabilizátorrúd. Ellenőrizze a deformációt és a sérüléseket. Ellenőrizze a perselyek sérülését
24. Alsó kar B. Ellenőrizze deformáció vagy sérülés szempontjából. Ellenőrizze a perselyek sérülését
27. Stabilizátorkar
28. Létra
29. Stabilizátorrúd. Ellenőrizze a deformációkat. Ellenőrizze a persely sérülését
13, 17, 20, 23, 26. Önzáró csavar (csere)
14. Felkar. Ellenőrizze a deformációt és a sérüléseket
Hátsó felfüggesztés alkatrészei (CR-V): 1. Hátsó felfüggesztés; 2. Lengéscsillapító; 3. Hosszlengőkar; 4. Kiegyenlítő kar; 5. Alkar; 6. Stabilizátorrúd; 7. Felkar

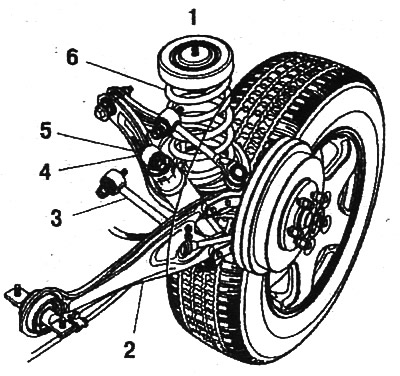

Hátsó felfüggesztés (Odyssey V6): 1. Oldalnézet; 2. Hosszlengőkar; 3. Alkar A; 4. B alsó kar; 5. Lengéscsillapító; 6. Tavasz

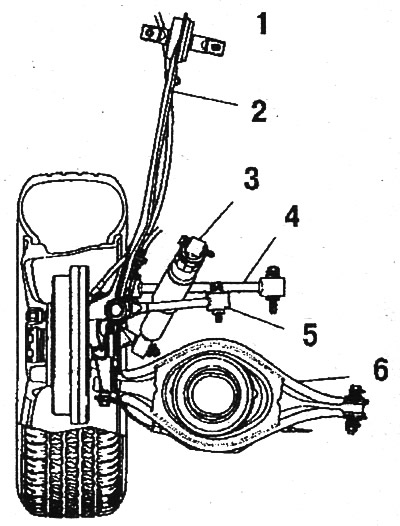

Hátsó felfüggesztés, felülnézet (Odyssey V6): 1. Felülnézet; 2. Hosszlengőkar; 3. Lengéscsillapító; 4. Alkar A; 5. Felkar; 6. B alsó kar
