Napomena: Prilikom zamjene bilo koje dolje navedene komponente, potrebno je podesiti prednaprezanje konusnog valjkastog ležaja.
- kućište mjenjača
- kućište kvačila
- diferencijalna šalica
- Konusni valjkasti ležaj i vanjski prsten ležaja
- potisni podložak
- Podloška 75 mm
1. Izbacite vanjski prsten ležaja i potisnu pločicu iz kućišta mjenjača (Pogledaj ispod).
Napomena: potisnu pločicu utisnite samo sa strane kućišta mjenjača.
Upozorenje! Nemojte ponovno koristiti potisnu pločicu nakon izbijanja vanjskog prstena.
Napomena: Ako je vanjski prsten ležaja istisnut zagrijavanjem kućišta kvačila, ostavite mjenjač da se ohladi na sobnu temperaturu prije podešavanja prednaprezanja konusnog valjkastog ležaja.
2. Prvo pokušajte utisnuti potisnu pločicu iste veličine.
Upozorenje! Koristite samo jednu potisnu pločicu.
3. Nakon pritiskanja potisne pločice, utisnite vanjski prsten ležaja u kućište mjenjača (vidi gore).
Bilješka:
- Utisnite vanjski prsten ležaja bez izobličenja.
- Uvjerite se da nema razmaka između vanjskog prstena ležaja, potisne podloške ili podloške od 75 mm i kućišta radilice.
4. S uklonjenim sekundarnim i srednjim vratilima, ugradite sklop diferencijala i zategnite vijke kućišta kvačila i mjenjača.
Napomena: Nije potrebno nanositi brtvilo između kućišta radilice.
- moment pritezanja: 8x1,25 mm, 27 Nm (2,8 kgf/m)
5. Okrećite sklop diferencijala u oba smjera kako biste namjestili konusne valjkaste ležajeve.
6. Pomoću posebnog alata i moment ključa izmjerite početni moment sklopa diferencijala.
- Standardno: 1,4-2,5 Nm (14-16 kgf/cm)
Bilješka:
- Izmjerite prednaprezanje konusnog valjkastog ležaja na normalnoj sobnoj temperaturi.
- Izmjerite prednaprezanje konusnog valjkastog ležaja u oba smjera.
7. Ako se prednaprezanje konusnog valjkastog ležaja razlikuje od standardnog, odaberite potisnu pločicu koja će osigurati potrebno prednaprezanje iz sljedeće tablice.
Napomena: pri prelasku na sljedeću veću ili manju potisnu pločicu, prednapregnutost konusnog valjkastog ležaja mijenja se za približno 0,3-0,4 Nm (3-4 kgf/cm).
Potisni podložak
Kataloški broj | Debljina | |
A | 41381-PX5-B00 | 1,90 mm |
U | 41382-PX5-B00 | 1,93 mm |
S | 41383-PX5-B00 | 1,96 mm |
D | 41384-PX5-B00 | 1,99 mm |
E | 41385-PX5-B00 | 2,02 mm |
F | 41386-PX5-B00 | 2,05 mm |
G | 41387-PX5-B00 | 2,08 mm |
H | 41388-PX5-B00 | 2,11 mm |
1 | 41389-PX5-B00 | 2,14 mm |
J | 41390-PX5-B00 | 2,17 mm |
DO | 41391-PX5-B00 | 2,20 mm |
L | 41392-PX5-B00 | 2,23 mm |
M | 41393-PX5-B00 | 2,26 mm |
N | 41394-PX5-B00 | 2,29 mm |
OKO | 41395-PX5-B00 | 2,32 mm |
R | 41396-PX5-B00 | 2,35 mm |
Q | 41397-PX5-B00 | 2,38 mm |
R | 41398-PX5-B00 | 2,41 mm |
S | 41399-PX5-B00 | 2,44 mm |
T | 41400-PX5-B00 | 2,47 mm |
AA | 41873-PX5-B00 | 1,66 mm |
AB | 41874-PX5-B00 | 1,69 mm |
AC | 41875-PX5-B00 | 1,72 mm |
AD | 41876-PX5-B00 | 1,75 mm |
AE | 41877-PX5-B00 | 1,78 mm |
AF | 41878-PX5-B00 | 1,81 mm |
AG | 41879-PX5-B00 | 1,84 mm |
AN | 41880-PX5-B00 | 1,87 mm |
8. Ponovno provjerite prednaprezanje konusnog valjkastog ležaja
9. Kako odabrati pravu potisnu pločicu:
- 1) Usporedite prednaprezanje konusnog valjkastog ležaja koje daje uklonjena potisna pločica sa standardnim prednaprezanjem od 1,4-2,5 Nm (14-16 kgf/cm).
- 2) Ako je izmjereno prednaprezanje konusnog valjkastog ležaja manje od standardnog, oduzmite izmjereno prednaprezanje od standarda.
Ako je izmjereno predopterećenje konusnog valjkastog ležaja veće od standardnog predopterećenja, oduzmite standardno predopterećenje od izmjerene vrijednosti.

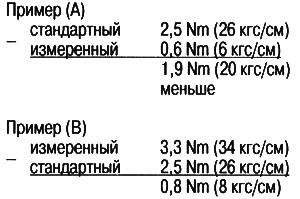

Na primjer, u slučaju potisne pločice od 2,17 mm:
- 3) Prednaprezanje konusnog valjkastog ležaja mijenja se za približno 0,3-0,4 Nm kada se pomiče na sljedeću veću ili manju potisnu pločicu (3-4 kgf/cm).
U primjeru (A) izmjereno predopterećenje konusnog valjkastog ležaja bilo je 1,9 Nm (20 kgf/cm) manja od standardne, pa vam je potrebna potisna pločica pet veličina deblja od standardne (pokušajte s potisnom pločicom od 2,32 mm i ponovno testirajte).
U primjeru (U) izmjereno prednaprezanje je bilo 0,8 Nm (8 kgf/cm) veći od standardnog, pa vam je potrebna potisna pločica dvije veličine tanja od standardne (pokušajte s potisnom pločicom od 2,1 mm i ponovno testirajte).
