1. INTEGRALNA UPRAVLJAČKA JEDINICA
2. 12-PINSKI KONEKTOR
3. konektor «Majka» sa strane pojasa
4. CRVENO-PLAVA ŽICA
5. CRNA I CRVENA ŽICA
6. CRVENO-ZELENA ŽICA [SVIJETLO ZELENO-CRVENA ŽICA]
7. ZELENA ŽICA
8. BIJELO-PLAVA ŽICA
9. CRNA ŽICA
10. BIJELO-ZELENA ŽICA
11. PLAVO-ŽUTA ŽICA
12. BIJELO-PLAVA ŽICA
13. CRNA I PLAVA ŽICA
[]: Bez sustava daljinskog zaključavanja vrata
Ulazno testiranje
1. Uklonite donji džep s vozačeve strane (vidi pogl. «Tijelo»),
2. Odvojite 12-pinski konektor od integralne upravljačke jedinice.
3. Provjerite kontakte konektora i utičnice kako biste bili sigurni da imaju dobar kontakt.
- Ako su kontakti savijeni, labavi ili zahrđali, popravite i ponovno provjerite sustav.
- Ako se čini da su igle u redu, izvršite sljedeće provjere na konektoru.
- Ako bilo koja od provjera ukazuje na problem, pronađite i ispravite uzrok, zatim ponovno provjerite sustav.
- Ako ispitivanje na ulazu bloka pokazuje normu, upravljačka jedinica mora biti neispravna, zamijenite je.

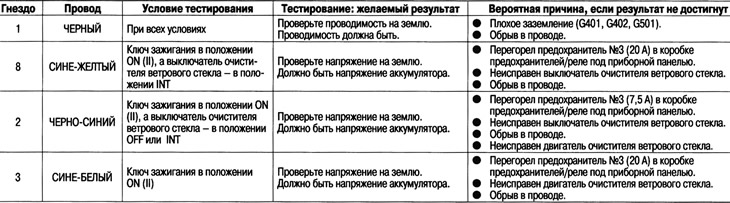

Sustav releja za povremene brisače

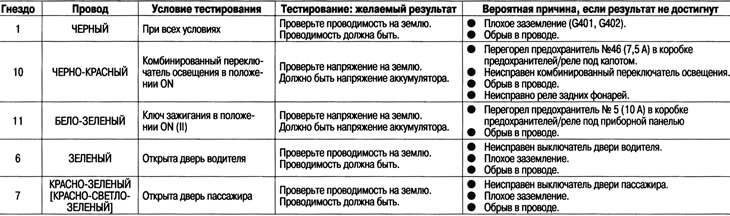

Sustav podsjetnika za rasvjetu
[]: Bez daljinskog zaključavanja vrata
