CR-V modeli

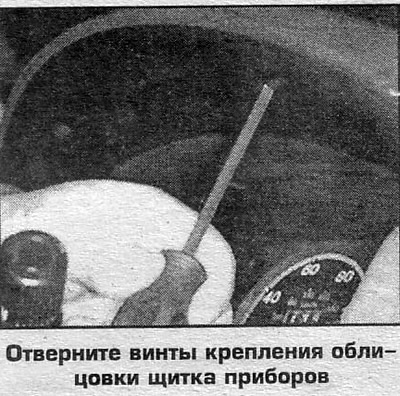

1. Odvijte 2 vijka na vrhu obloge instrumentne ploče.
2. Uklonite oblogu pritiskom na njezin donji dio i uklanjanjem iz zasuna.

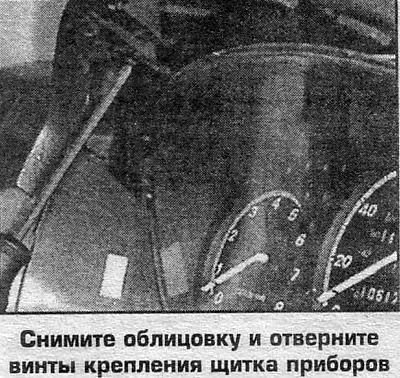

3. Odvrnite 2 gornja i 2 donja vijka za pričvršćivanje instrumentne ploče.
4. Podignite zaštitu, odvojite žice sa stražnje strane i uklonite je.
5. Instalacija se provodi obrnutim redoslijedom.
Odyssey modeli s 4 cilindra
1. Podignite i uklonite lijevu ventilacijsku mlaznicu.
2. Odvrnite 2 gornja i 1 lijevi vijak i uklonite oblogu instrumentne ploče.
3. Odvrnite 4 vijka za pričvršćivanje instrument ploče, prekrivši poklopce stupa upravljača čistom krpom.
4. Podignite zaštitu i odspojite konektore.
5. Skinite instrumentnu ploču.
6. Instalacija se provodi obrnutim redoslijedom.
Odyssey modeli sa 6 cilindara
1. Uklonite 4 vijka i oba poklopca stupa upravljača.
2. Uklonite središnju ploču tako da je podignete i odvojite od zasuna.
3. Podignite ploču s prekidačima na vozačevoj strani, odspojite konektore i uklonite ploču.
4. Odvijte šest vijaka na dnu i dva vijka na vrhu obloge armaturne ploče.
5. Pažljivo gurnite gornji dio obloge armaturne ploče prema sebi, uklanjajući ga iz zasuna, odspojite konektor i uklonite oblogu.
6. Otpustite vijke za pričvršćivanje štitnika, prekrivši poklopce stupa upravljača čistom krpom.

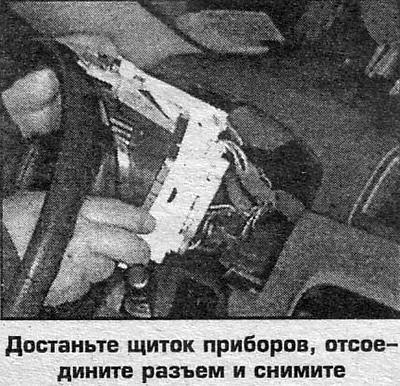

7. Skinite instrument ploču, odspojite konektor i uklonite je.
8. Instalacija se provodi obrnutim redoslijedom.
 |
 |
 |
 |
