Внимание:
- Устанавливайте домкрат и опоры под автомобиль только в предназначенных для этого местах.
- Для безопасности подложите снятое колесо под боковой порог сзади домкрата.
- Не повредите лакокрасочное покрытие защиты крыла.
- Снимайте АКП медленно, чтобы не задеть э/проводку.
1. Отсоедините кабели от аккумулятора.
Сначала отсоединяйте кабель от минусовой клеммы.
2. Снимите крепежную планку, аккумулятор и поддон аккумулятора.
3. Снимите с основания под поддон зажимы кабелей аккумулятора, сдвиньте в сторону минусовой кабель.
4. Снимите основание под поддон аккумулятора.
5. Снимите воздуховод и корпус воздухоочистителя.
6. Открутите пробку сливного отверстия и слейте масло АКП.

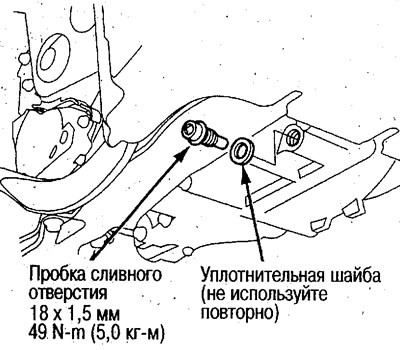

7. Замените уплотнительную шайбу и закрутите пробку сливного отверстия.

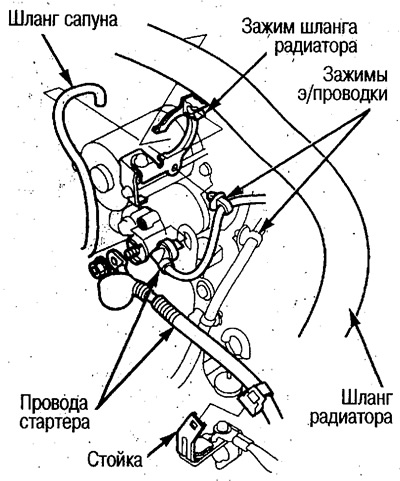

8. Отсоедините провода стартера и освободите шланг сапуна и шланг радиатора из зажимов.

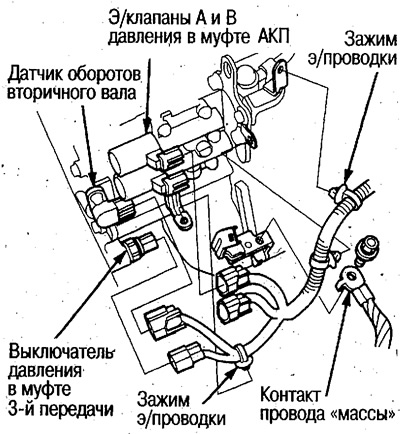

9. Отсоедините провод «массы», а также разъемы соленоидов А и В давления в муфте АКП, датчика оборотов вторичного вала и выключателя давления в муфте 3-й передачи. Освободите э/проводку из зажима.
Не допускайте попадания внутрь разъемов воды, масла и т.д.
10. Отсоедините разъем э/клапана блокировки гидротрансформатора и э/клапана А переключения передач.
11. Отсоедините шланги масляного радиатора АКП от трубок, закупорьте шланги и трубки заглушками. Закрепите шланги отверстиями вверх, чтобы масло не проливалось.

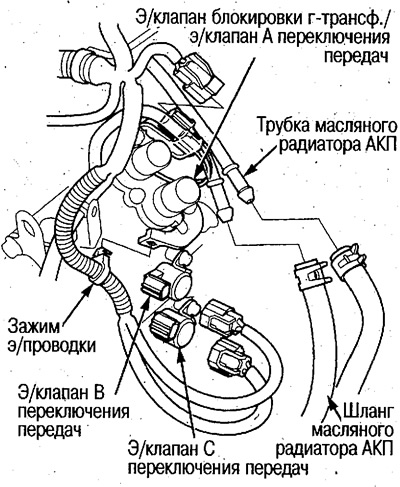

12. Отсоедините разъемы э/клапанов В и С переключения передач, снимите зажим э/проводки.
13. Отсоедините разъем датчика оборотов промежуточного вала и снимите зажим э/проводки.

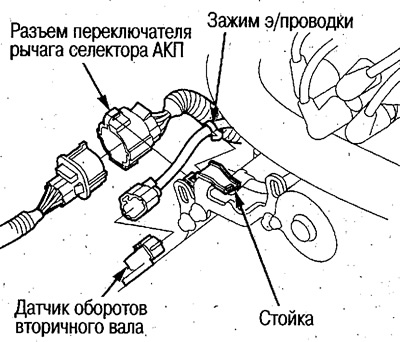

14. Снимите со стойки и отсоедините разъем переключателя рычага селектора АКП.

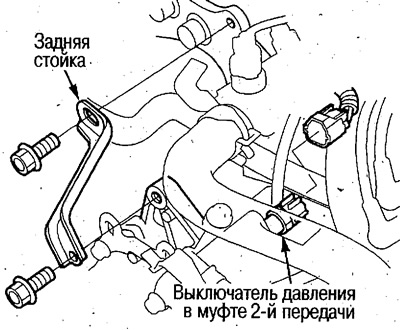

15. Отсоедините разъем выключателя давления в муфте 2-й передачи и снимите стойку.
Не допускайте попадания внутрь разъема воды, масла и т.д.
16. Открутите крепежные болты картера АКП.

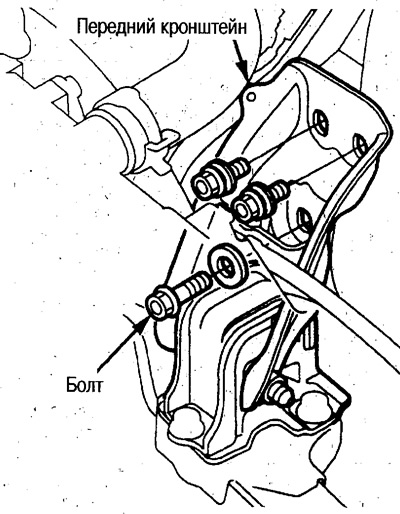

17. Открутите болты переднего кронштейна.

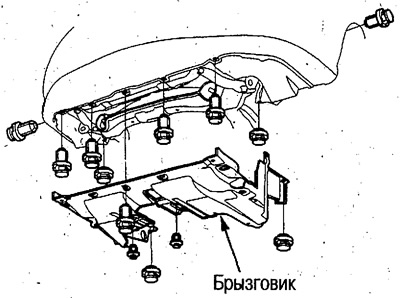

18. Снимите брызговик.

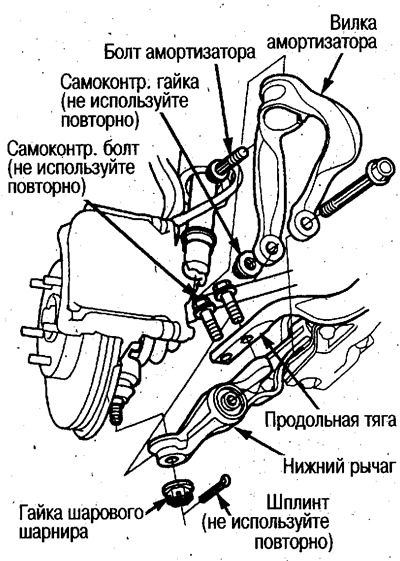

19. Снимите шплинт и открутите гайку шарового шарнира. Открутите болты продольной тяги с нижнего рычага и снимите его с поворотного кулака, смотрите главу Передняя и задняя подвеска.
20. Открутите болт амортизатора и снимите его вилку, смотрите главу Передняя и задняя подвеска.
На моделях 2WD снимите вилки с левой и правой стороны.
На моделях 4WD снимите вилку с правой стороны.

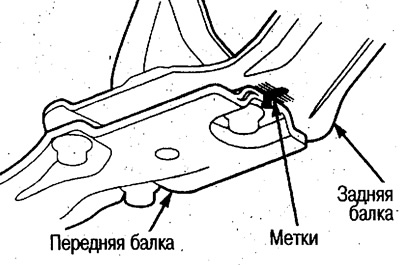

21. Нанесите метки совмещения на переднюю и заднюю балку с левой и правой стороны.
 |
 |

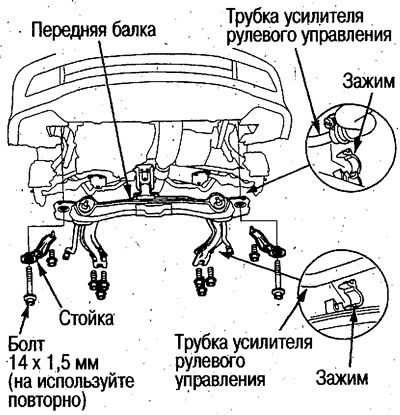

22. Освободите из зажимов трубки усилителя рулевого управления и снимите стойки передней балки и саму балку.
23. Отсоедините правый и левый приводные валы от дифференциала и промежуточного вала (модели 4WD).

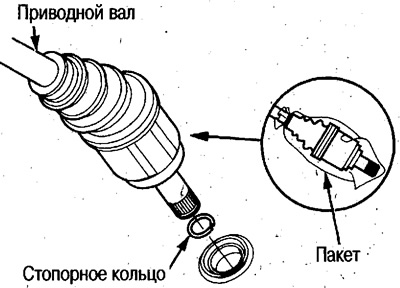

Оберните шлицевые участки приводных валов пластиковыми пакетами, чтобы не допустить попадания масла и грязи.

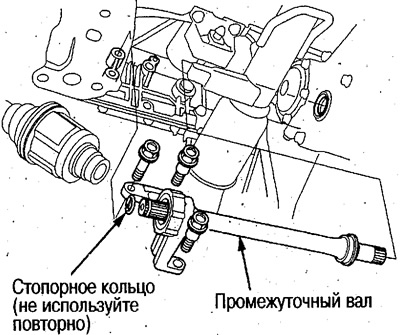

24. Модели 4WD: снимите промежуточный вал.
Оберните шлицевые участки с обоих концов вала пластиковыми пакетами, чтобы не допустить попадания масла и грязи.
25. Снимите крышку гидротрансформатора и управляющий трос, открутите болты ведущего диска.
Модели 2WD
(1) Снимите крышку гидротрансформатора.
(2) Открутите болты стойки, троса и снимите его крышку.
Перед снятием крышки обязательно открутите все болты стойки.
(3) Снимите рычаг с управляющей оси. Отсоедините трос от вала.
Во время снятия не сгибайте трос слишком сильно.

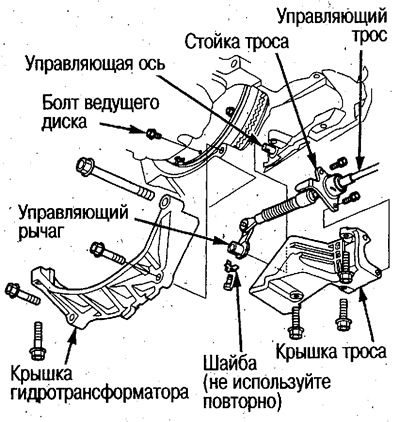

(4) Проверните шкив коленвала и открутите болты ведущего диска.
Модели 4WD
(1) Снимите крышку гидротрансформатора.
(2) Снимите крышку троса и открутите болты стойки.

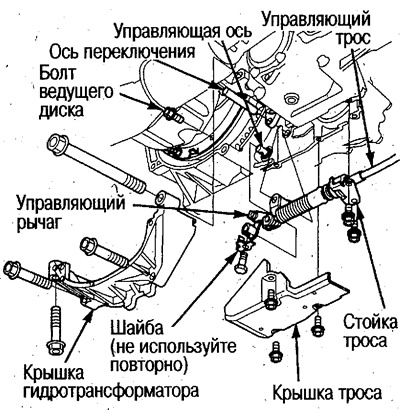

(3) Снимите ось переключения, затем снимите рычаг с управляющей оси и отсоедините управляющий трос.
Во время снятия не сгибайте трос слишком сильно.
(4) Проверните шкив коленвала и открутите болты ведущего диска.
(5) Отсоедините карданный вал от раздаточной коробки.

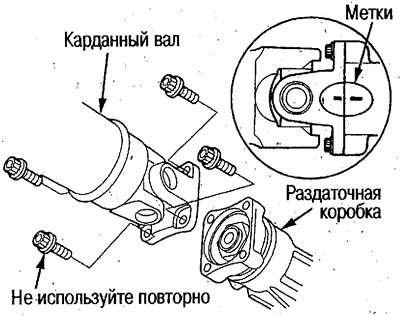

Нанесите метки совмещения на карданный вал и раздаточную коробку.

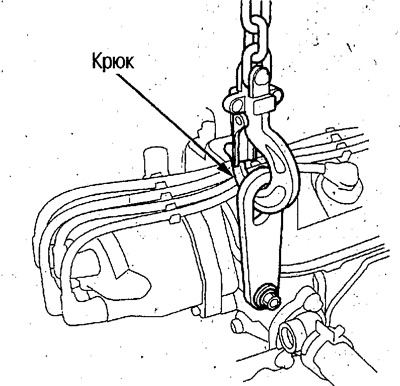

26. Закрепите крюки и поднимите двигатель.
27. Подоприте АКП домкратом.

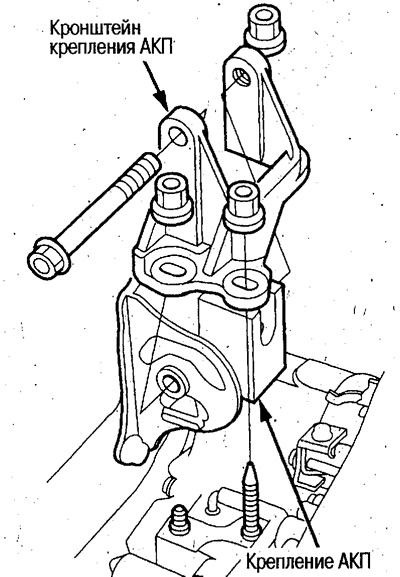

28. Открутите болты и гайки кронштейнов крепления АКП.

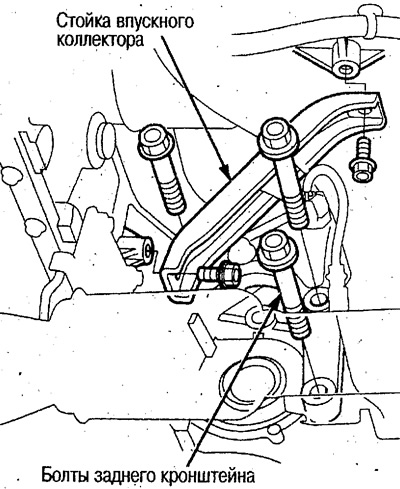

29. Открутите крепежные болты стойки впускного коллектора.
30. Открутите болты заднего кронштейна.
31. Убедитесь, что от АКП отсоединены все трубки и э/проводка.
32. Подоприте АКП домкратом, сдвиньте с блока цилиндров так, чтобы отошли установочные штифты длиной 14 мм, опустите и снимите со стороны днища.
33. Снимите с АКП гидротрансформатор.
34. Снимите стартер с АКП.
