Оглавление: Разборка/сборка ⇊ Проверка зазоров ⇊
Разборка/сборка
Перед сборкой протрите все детали растворителем, просушите их и нанесите смазку на контактные участки.

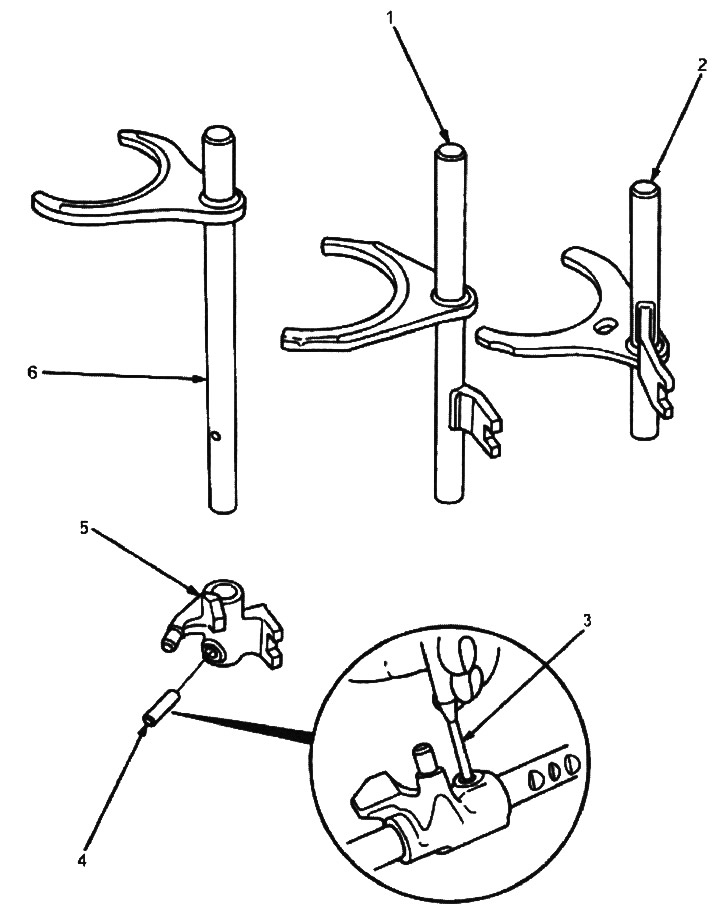

1. ВИЛКА ПЕРЕКЛЮЧЕНИЯ 3-Й/4-Й ПЕРЕДАЧИ
2. ВИЛКА ПЕРЕКЛЮЧЕНИЯ 1-Й/2-Й ПЕРЕДАЧИ
3. ВЫКОЛОТКА, 5 мм, 07GAD-PG20100
4. ПРУЖИННЫЙ ШТИФТ 5x22 мм. Замените
5. ДЕТАЛЬ ПЕРЕКЛЮЧЕНИЯ 5-ОЙ ПЕРЕДАЧИ/ЗАДНЕГО ХОДА
6. ВИЛКА ПЕРЕКЛЮЧЕНИЯ 5-Й ПЕРЕДАЧИ/ЗАДНЕГО ХОДА
Проверка зазоров
Примечание: Обойма и ступица синхронизатора должны заменяться в сборе.
1. Измерьте зазор между каждой вилкой переключения и соответствующей обоймой синхронизатора.
- Стандарт (новый): 0,35-0,65 мм
- Предел; 1,00 мм

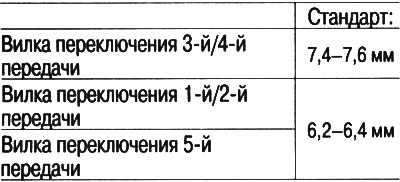

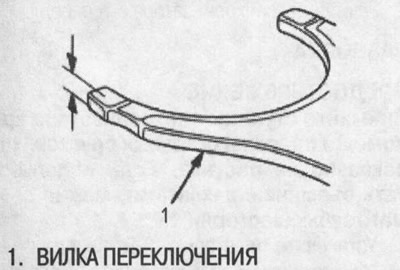

2. Если зазоры превышают указанный предел, измерьте толщину пальцев вилки переключения.
Если толщина пальцев вилки переключения меньше нормы, замените вилку переключения на новую.
Если толщина пальцев вилки переключения в пределах нормы, замените обойму синхронизатора на новую.

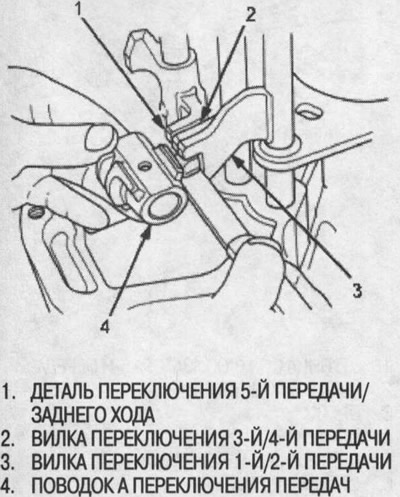

3. Измерьте зазор между вилкой переключения и поводком А переключения передач.
- Стандарт: 0,2-0,5 мм
- Предел: 0,6 мм

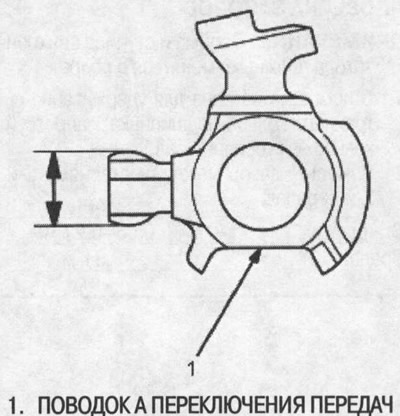

4. Если зазор превышает указанный предел, измерьте ширину поводка А переключения передач.
- Стандарт: 12,9-13,0 мм
Если ширина поводка А переключения передач меньше нормы, замените поводок А на новый.
Если ширина поводка А переключения передач в пределах нормы, замените вилку переключения или деталь переключения на новые.
