Разглобяване
Внимание! Отстранете главините на синхронизатора с помощта на преса и стоманени пръти, както е показано на фигурата. Ако използвате инструмент за издърпване на нокти, може да счупите зъбите на зъбното колело.

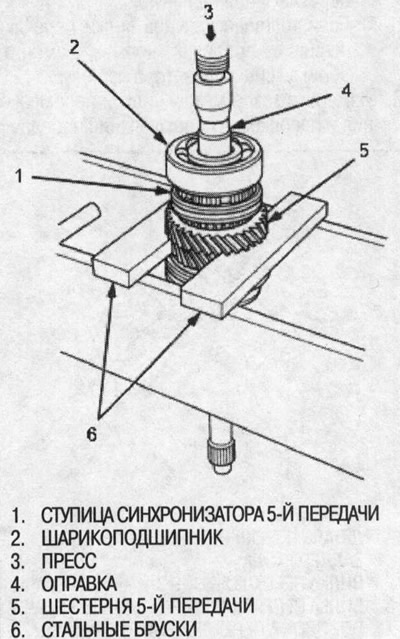

1. Монтирайте 5-та предавка върху стоманени блокове и натиснете изходния вал от 5-та главина на синхронизатора, както е показано на фигурата.

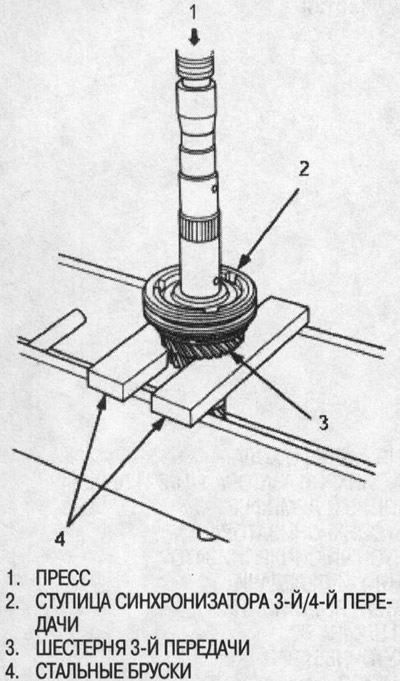

2. По същия начин монтирайте 3-та предавка върху стоманени блокове и натиснете изходящия вал от главината на синхронизатора на 3-та/4-та предавка, както е показано на фигурата.
Преглед

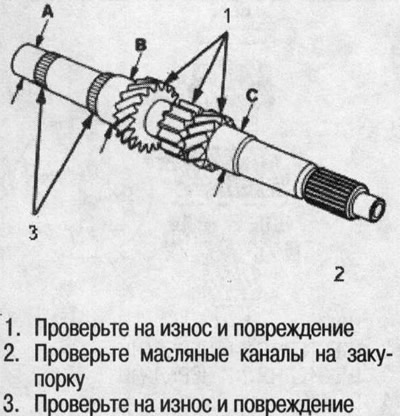

1. Проверете повърхността на зъбните колела и лагерите за износване и повреда, след това направете измервания на изходящия вал в точки A, B и C.
| Стандартен: | Лимит: | |
| A (повърхност на сачмен лагер): | 27 987-28 000 мм | 27.94 мм |
| B (иглоносна повърхност): | 37 984-38 000 мм | 37.93 мм |
| C (повърхност на сачмен лагер): | 27.977-27.990 мм | 27.94 мм |
Ако някоя част от изходящия вал е по-малка от посочените граници, сменете я с нова.

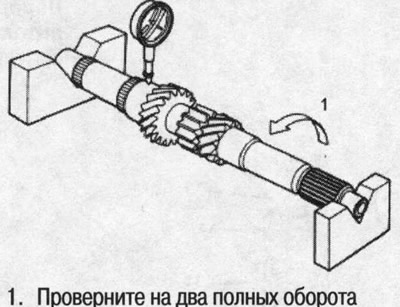

2. Проверете биенето.
- Стандартно: макс. 0,02 мм
- Ограничение: 0,05 мм
Забележка: Поставете изходящия вал с двата края върху опори, както е показано на фигурата.
Ако биенето надхвърли ограничението, сменете изходящия вал с нов.
Сглобяване
Забележка: При сглобяване следвайте индекса (вижте по-горе).

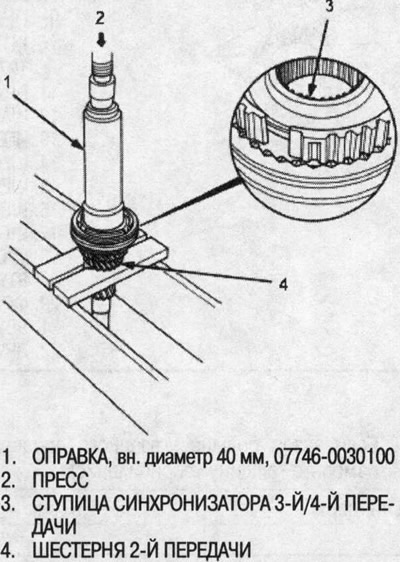

1. Инсталирайте 2-ра предавка върху стоманените блокове, както е показано на фигурата, след това използвайте специалния инструмент, за да монтирате главината на синхронизатора на 3-та/4-та предавка и я натиснете, както е показано на фигурата.

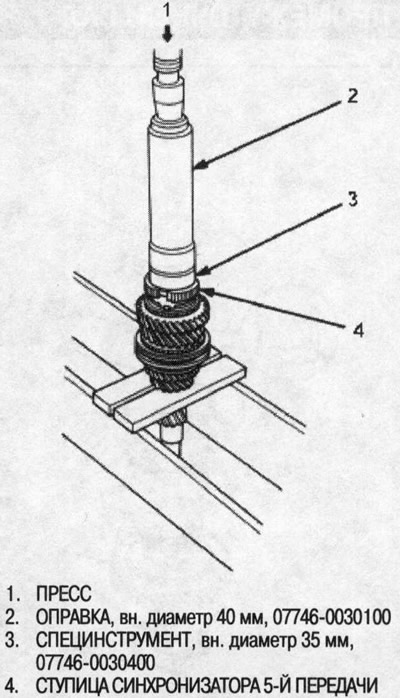

2. С помощта на специалния инструмент монтирайте главината на синхронизатора на 5-та предавка и я натиснете, както е показано на фигурата.

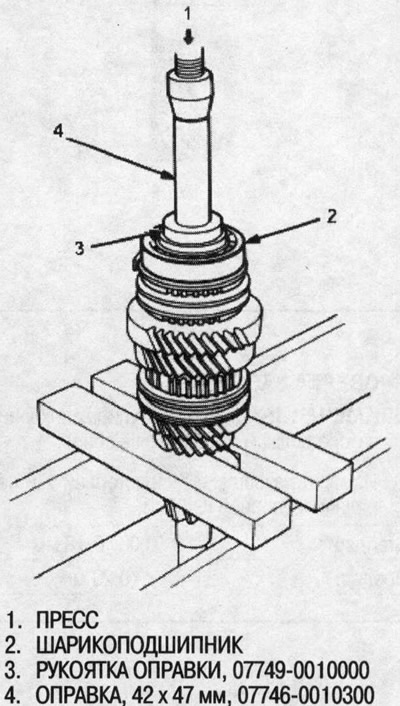

3. С помощта на специалния инструмент монтирайте сачмения лагер и го натиснете, както е показано на фигурата.
