2. Запрессуйте новый сальник насоса от руки стороной с канавкой внутрь в корпус насоса, затем поставьте распорную втулку сальника насоса.

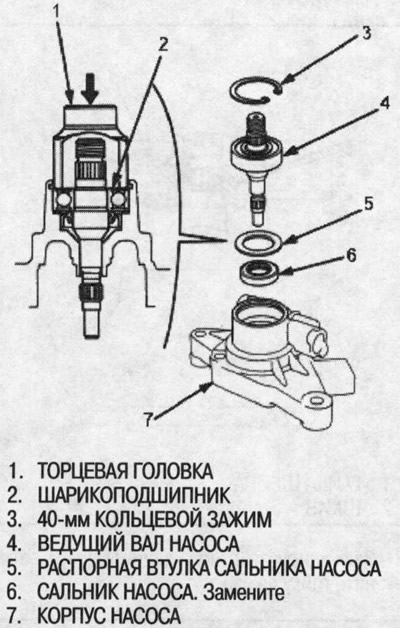

3. Вставьте ведущий вал в корпус насоса, затем загонит его при помощи торцевой головки, как показано на рисунке.
4. Поставьте кольцевой зажим 40-мм изогнутой по радиусу стороной наружу.

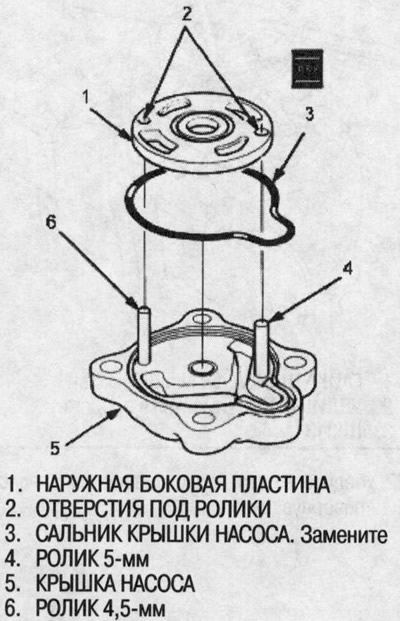

5. Нанесите жидкость для гидроусилителя на сальник крышки насоса и вставьте его в канавку в крышке насоса.
6. Наденьте наружную боковую пластину на два ролика.

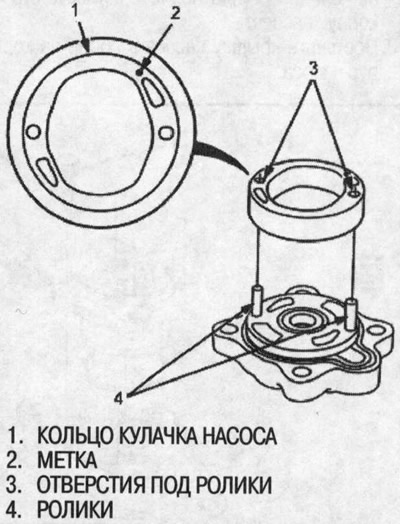

7. Поставьте кольцо кулачка насоса на два ролика меткой «о» на кольце кулачка кверху.
8. Поставьте рабочее колесо насоса в крышку насоса.

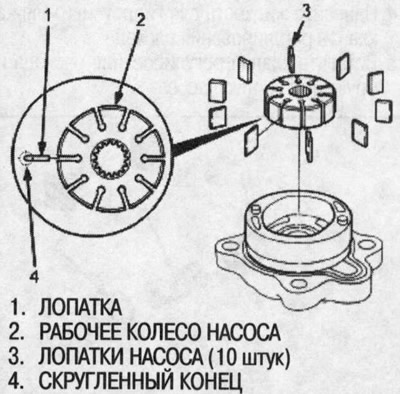

9. Вставьте 10 лопаток в канавку на колесе. Убедитесь, что скругленные концы лопаток соприкасаются со скользящей поверхностью кольца кулачка.

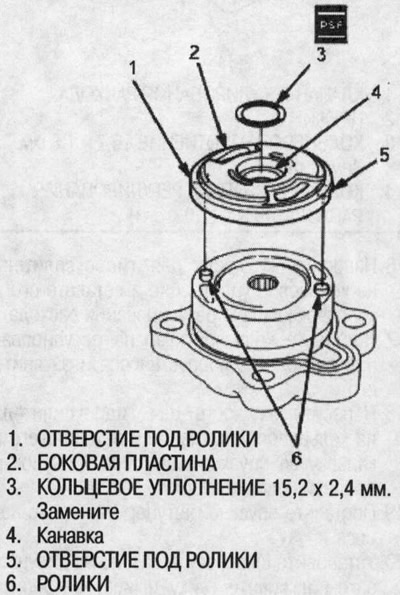

10. Нанесите жидкость для гидроусилителя на кольцевое уплотнение и вставьте его в канавку в боковой пластине.
11 .Поставьте боковую пластину на кольцо кулачка, совместив отверстия под ролики в боковой пластине с роликами.
12. Нанесите жидкость для гидроусилителя на кольцевое уплотнение и вставьте его в корпус насоса.

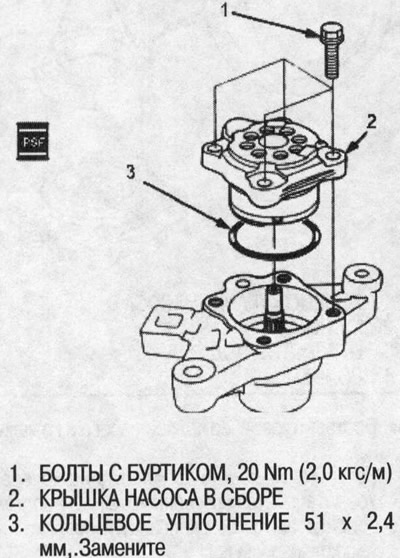

13. Поставьте крышку насоса в сборе на корпус насоса.
14. Нанесите жидкость для гидроусилителя на клапан регулирования расхода.

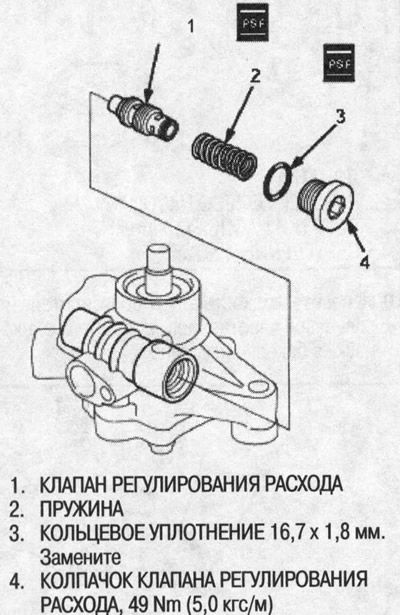

15. Вставьте клапан регулирования расхода и пружину в корпус насоса.
16. Нанесите жидкость для гидроусилителя на кольцевое уплотнение и вставьте его в колпачок клапана регулирования расхода.
17. Поставьте колпачок клапана регулирования расхода на корпус насоса и затяните его.

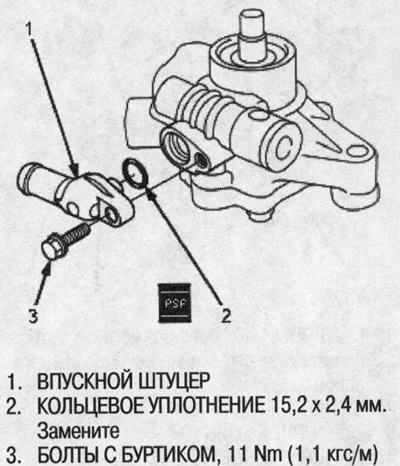

18. Нанесите жидкость для гидроусилителя на кольцевое уплотнение и вставьте его в канавку во впускном штуцере.
19. Поставьте впускной штуцер на корпус насоса.
20. Установите шкив, как показано на рисунке, затем наживите гайку шкива. Закрепите насос гидроусилителя в тисках с мягкими губками. Не повредите корпус насоса губками тисков.

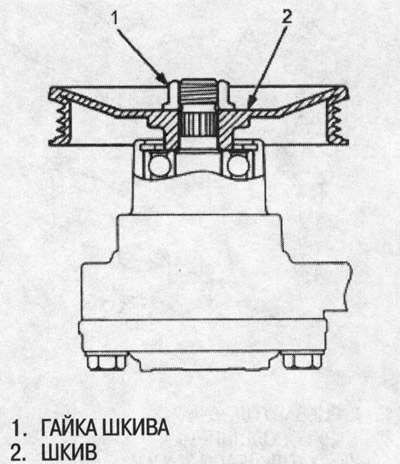

21. Зафиксируйте шкив удлинителем и затяните гайку шкива.
22. Убедитесь, что насос вращается плавно, провернув шкив.
