Примечание:
- Не проливайте тормозную жидкость на автомобиль, т.к. она может испортить лакокрасочное покрытие; если жидкость все же пролилась, немедленно смойте ее водой.
- Прочистите все компоненты в тормозной жидкости и просушите на открытом воздухе; продуйте все каналы сжатым воздухом.
- Перед сборкой убедитесь, что на компонентах нет пыли и прочих посторонних частиц.
- Заменяйте детали новыми, если это предписывается указаниями.
- Не допускайте попадания в тормозную жидкость грязи или других посторонних материалов.
- Не используйте слитую тормозную жидкость повторно.
- Пользуйтесь только чистой фирменной тормозной жидкостью Genuine Honda brake fluid или эквивалентной тормозной жидкостью DOT3 или DOT4.
- При сборке смазывайте все компоненты чистой тормозной жидкостью.
- В случае разборки заменяйте все резиновые детали новыми.

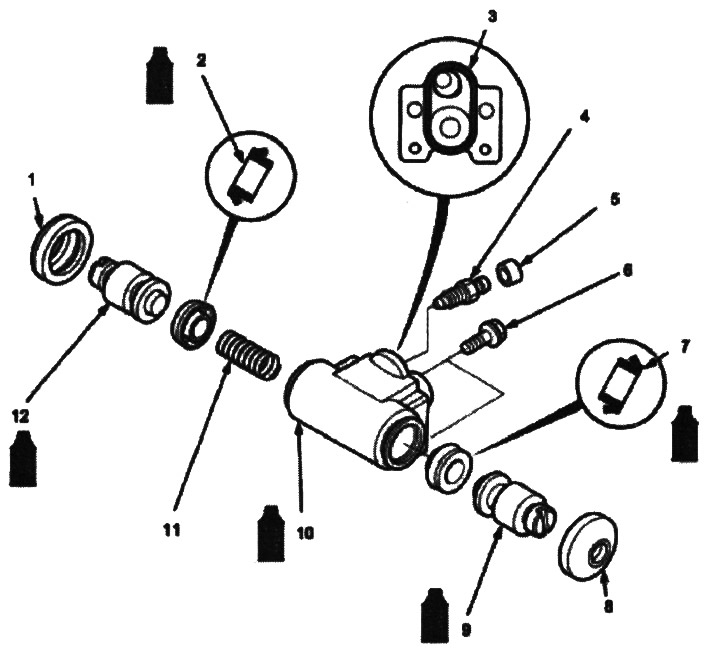

1. ПЫЛЕЗАЩИТНАЯ КРЫШКА. Замените
2. МАНЖЕТА ПОРШНЯ. Замените.
Примечание: Устанавливайте кромкой внутрь.
3. При установке рабочего цилиндра на опорную плиту нанесите герметик на этот участок.
Примечание: Не наносите герметик на резьбу.
4. ШТУЦЕР ПРОКАЧКИ, 7 Nm (0,7 кгс/м)
5. КОЛПАЧОК ШТУЦЕРА ПРОКАЧКИ
6. Болт 6-мм, 9 Nm (0,9 кгс/м)
7. МАНЖЕТА ПОРШНЯ. Замените
Примечание: Устанавливайте кромкой вовнутрь.
8. ПЫЛЕЗАЩИТНАЯ КРЫШКА. Замените
9. ПОРШЕНЬ. Проверьте на царапины и выемки.
10. РАБОЧИЙ ЦИЛИНДР. Проверьте стенки цилиндра на царапины и задиры.
11 .ПРУЖИНА РАБОЧЕГО ЦИЛИНДРА. Проверьте на ослабление и повреждение
12. ПОРШЕНЬ. Проверьте на царапины и выемки.
