Оглавление: Разборка ⇊ Сборка ⇊
Разборка

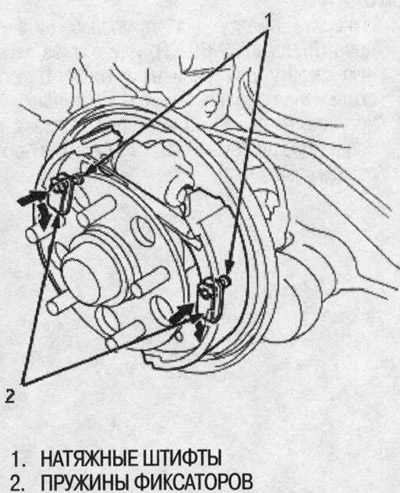

1. Снимите натяжные штифты, надавив на пружины фиксаторов и повернув их.
2. Опустите тормозную колодку в сборе и снимите нижнюю оттяжную пружину.
Примечание: Не повредите пылезащитную крышку на рабочем цилиндре.
3. Снимите тормозную колодку в сборе.
4. Отсоедините трос стояночного тормоза от рычага стояночного тормоза.

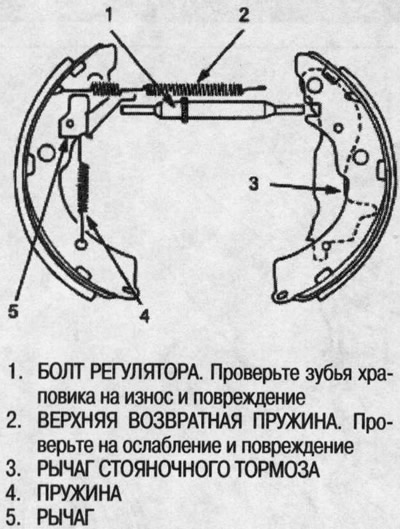

5. Снимите верхнюю возвратную пружину, рычаг и пружину и отделите тормозные колодки.

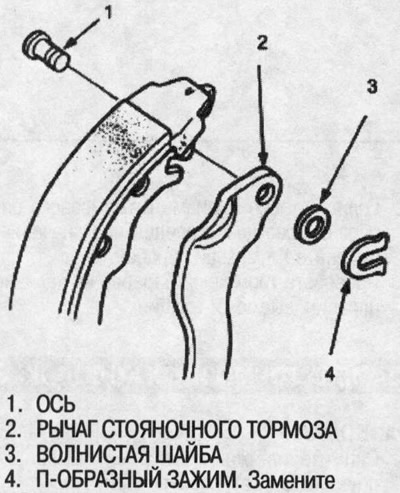

6. Снимите волнистую шайбу, рычаг стояночного тормоза и ось с тормозной колодки, сняв П-образный зажим.
Сборка
1. Нанесите смазку для тормозных цилиндров (P/N: 08733-B020R) или эквивалентную смазку для резины на поверхность скольжения оси и вставьте ось в колодку.

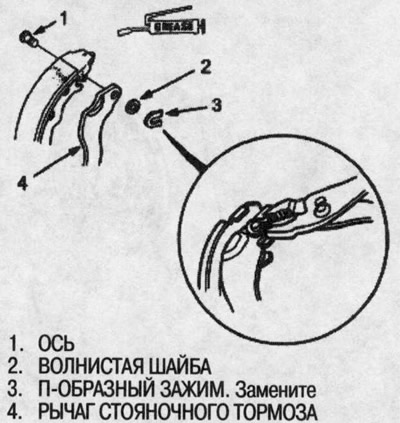

2. Установите рычаг стояночного тормоза и волнистую шайбу на ось и закрепите П-об-разным зажимом.
Примечание: Чтобы ось не сошла с тормозной колодки, надежно обожмите П-об-разный зажим.
3. Подсоедините трос стояночного тормоза к рычагу стояночного тормоза.
4. Нанесите смазку на каждую поверхность скольжения.

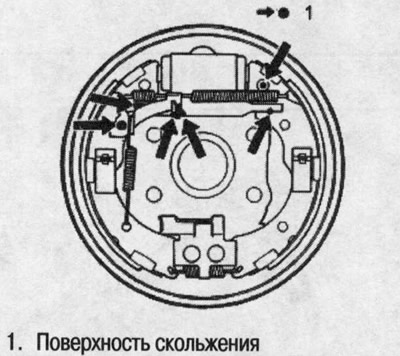

- Нанесите смазку для тормозных цилиндров (P/N: 08733-В020Е) или эквивалентную смазку для резины на поверхности скольжения, как показано на рисунке.

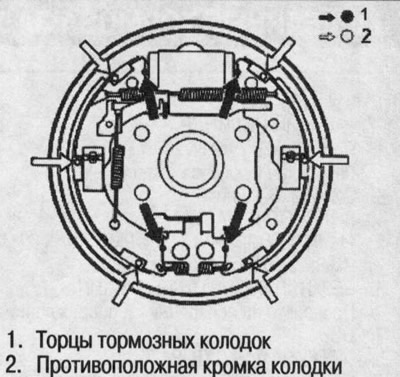

- Нанесите смазку Molykote 44МА на торцы тормозных колодок и противоположные кромки колодок, как показано на рисунке в правой колонке вверху.

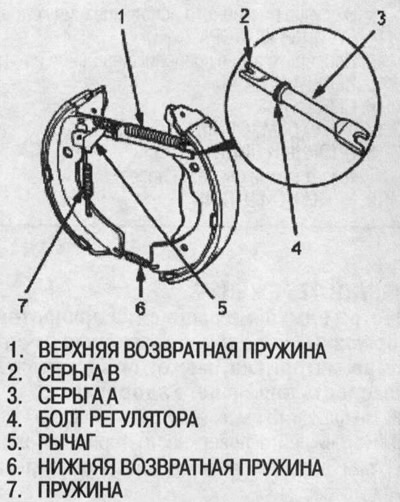

5. Очистите резьбовые участки серег А и В. Нанесите смазку на резьбу серег. Укоротите серьгу, вращая болт регулятора.
6. Зацепите самоустанавливающуюся пружину сначала за саморегулирующийся рычаг, затем - за тормозную колодку.
7. Поставьте серьги А и В и верхнюю возвратную пружину с учетом направления установки. Не повредите пылезащитные крышки рабочих цилиндров.
8. Поставьте нижнюю возвратную пружину.
9. Поставьте натяжные штифты и пружины фиксаторов.
10. Установите тормозной барабан.
11. В случае снятия рабочего цилиндра выполните прокачку тормозной системы (см. выше) и проверьте, нет ли утечки в штуцерах тормозных линий, и при необходимости подтяните.
12. Несколько раз нажмите на педаль тормоза, чтобы саморегулирующийся тормоз встал в рабочее положение.
13. Отрегулируйте стояночный тормоз (см. выше).
