Датчик температуры рабочей жидкости

Проварка

1. Вытяните рычаг стояночного тормоза, установите упоры под задние колеса и поддомкратьте переднюю часть автомобиля.

2. Снимите подкрылки.

3. Отсоедините разъем э/м клапанов переключения передач.

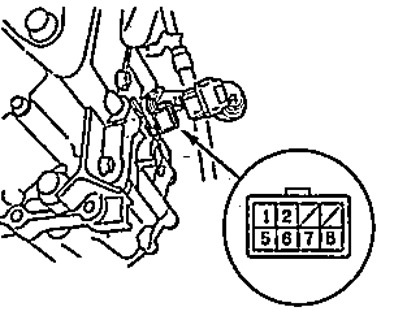

4. Измерьте сопротивление между выводами "6" и "7" разъема.

• Сопротивление — 50 Ом - 25 кОм

Если сопротивление не соответствует норме, замените датчик температуры рабочей жидкости.

Замена

1. Вытяните рычаг стояночного тормоза, установите упоры под задние колеса и поддомкратьте переднюю часть автомобиля.

2. Снимите подкрылки.

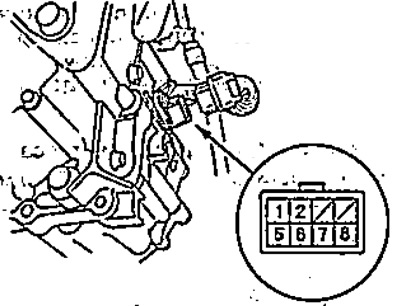

3. Отсоедините разъем э/м клапанов.

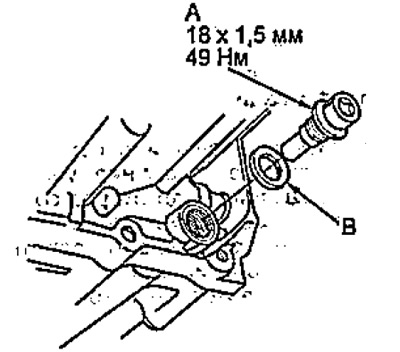

4. Отверните сливную пробку (А), снимите прокладку, (В) и слейте рабочую жидкость АКПП.



5. Установите новую прокладку и заверните сливную пробку.

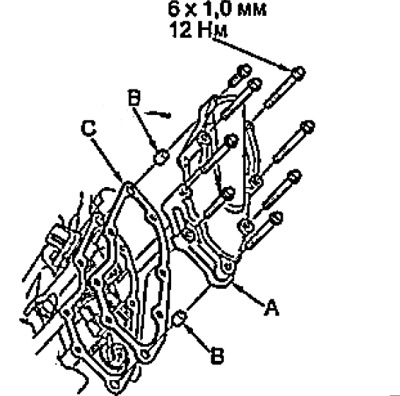

6. Отверните болты и снимите: крышку, э/м клапанов: (А), штифты (В) и прокладку(С).

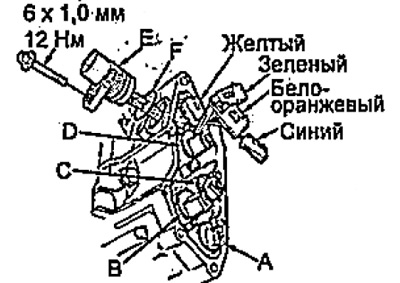

7. Отсоедините разъемы от э/м клапанов переключения передач, отверните болт и извлеките разъем (Е) с проводами. Снимите кольцевое уплотнение (F).



8. Установите новое кольцевое уплотнение на разъем.

9. Подсоедините бело-оранжевый разъем к э/м клапану "В".

Примечание: датчик температуры рабочей жидкости встроен в бело-оранжевый разъем.

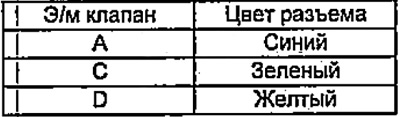

10. Подсоедините разъемы к э/м клапанам в соответствии с цветами разъемов.




11. Установите штифты и прокладку на крышку э/м клапанов. Установите крышку и заверните болты.

• Момент затяжки — 12 Нм

12. Убедитесь, что на разъеме э/м клапанов отсутствует ржавчина, грязь и пи масло и подсоедините разъем.

13. Залейте масло в коробку передач (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").

14. Установите подкрылки.
