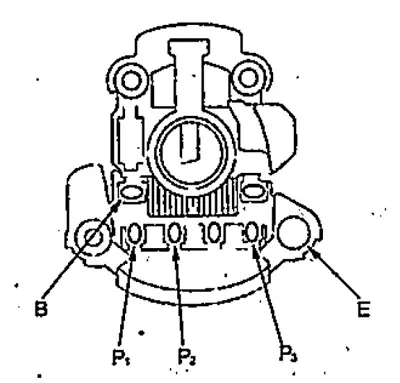

Проверка выпрямительного блока
Примечание: отсоедините выпрямительный блок от статора.
Проверьте проводимость между выводами, показанными ниже.
Поменяйте полярность и вновь измерьте, сопротивление. Убедитесь, что проводимость однонаправленная.
- Между выводами — В - P (P₁, Р₂, P₃)
- Между выводами — E - P (P₁, Р₂, P₃)
Примечание: на выводах В, P₁, Р₂, P₃ проводимость проверяйте вместе с точками пайки.

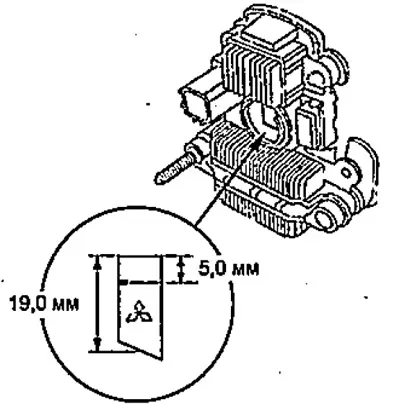

Проверка длины щетки
1. Измерьте длину щетки.
- Номинальная длина — 19 мм
- Минимальная длина — 5 мм

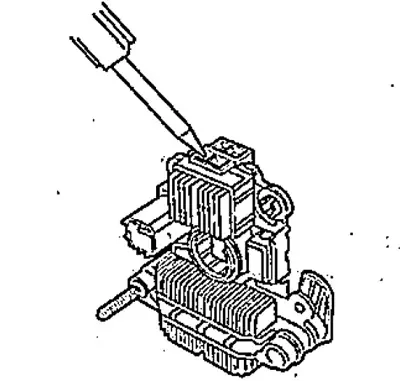

2. Если длина щетки меньше минимальной, отпаяйте старую щетку и замените ее на новую.
Замена заднего подшипника

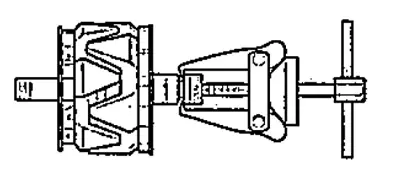

1. Снимите подшипник с помощью съемника.

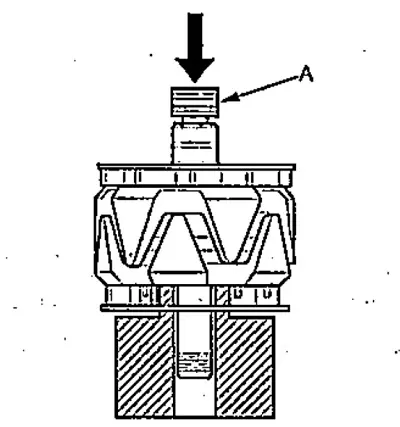

2. С помощью ручного пресса установите новый подшипник "А".

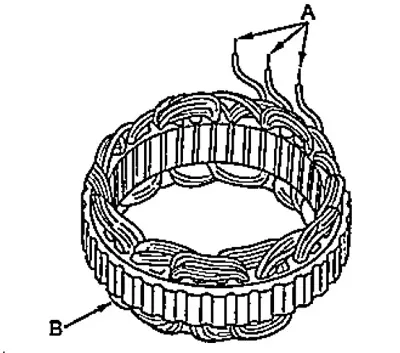

Проверка статора
Примечание: отсоедините выпрямительный блок от статора.
1. Убедитесь в наличии проводимости между выводами (А) статора.
2. Убедитесь в отсутствии проводимости между выводами (А) и статором (В).

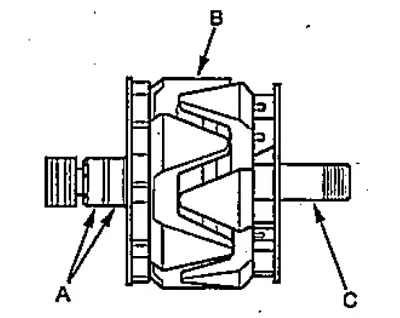

Проверка ротора
1. Проверьте сопротивление между контактными кольцами.
- Номинальное сопротивление — 1,8-2,1 мм
2. Убедитесь в отсутствии проводимости между контактными кольцами и ротором.
3. Убедитесь в отсутствии проводимости между контактными кольцами и валом ротора.
