Разборка и сборка генератора.
1 - шкив,
2 - передняя крышка,
3 - передний подшипник,
4 - держатель подшипника,
5 - проставка,
6 - ротор,
7 - задний подшипник,
8 - статор,
9 - щетка,
10 - выпрямительный блок,
11 - регулятор напряжения,
12 - задняя крышка,
13 - изолятор вывода.
Разборка

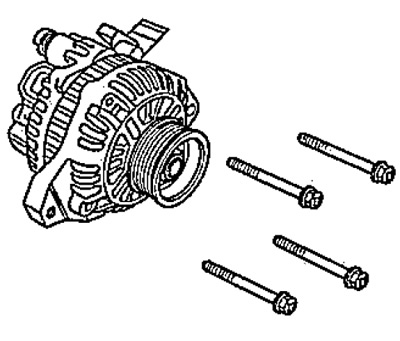

1. Отверните четыре стяжных болта.

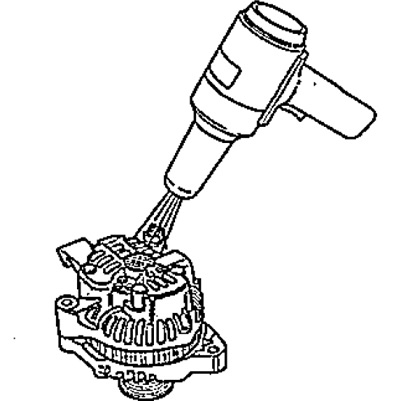

2. Разогрейте феном седло заднего подшипника в течение 5 минут до 50-60°C.
Внимание: не перегрейте крышку!
Примечание: нагревайте только крышку заднего подшипника.

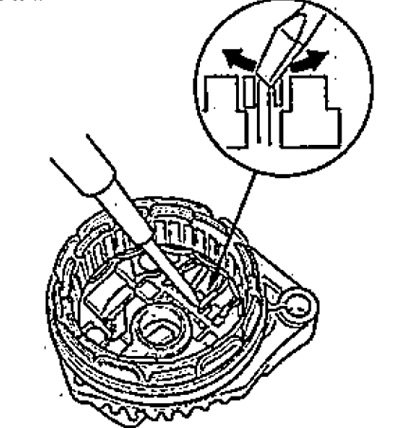

3. Отсоедините заднюю крышку от передней с помощью двух отверток.
Примечание: не повредите обмотку статора отверткой при снятии.

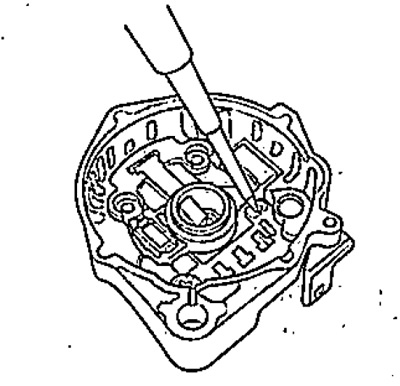

4. Отпаяйте выводы выпрямительного блока и с помощью отвертки отсоедините провода статора от выводов выпрямительного блока, снимите статор.
Примечание:
- Используйте паяльник на 100 Вт.
- Во избежание разрушения диода от перегрева, работайте как можно быстрей.

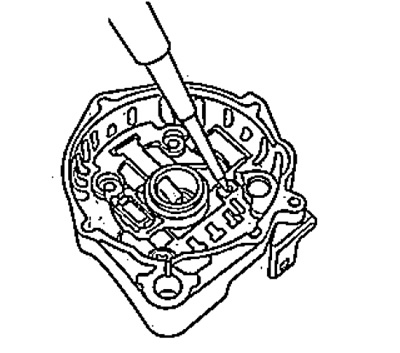

5. Отверните болты регулятора напряжения и, отпаяв контакты выпрямительного блока, отсоедините регулятор.
6. Выверните гайку и винт, снимите выпрямительный блок.

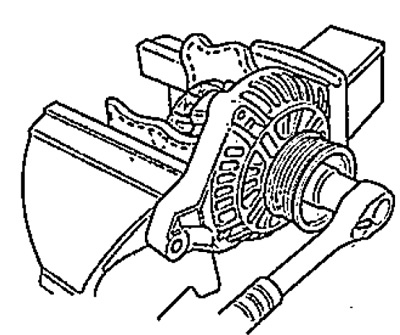

7. Оберните ротор ветошью и установите переднюю крышку в тиски, выверните гайку и снимите шкив.
Сборка
1. Установите выпрямительный блок на заднюю крышку.
2. Установите регулятор, запаяйте выводы.
Примечание: используйте паяльник на 100 Вт.

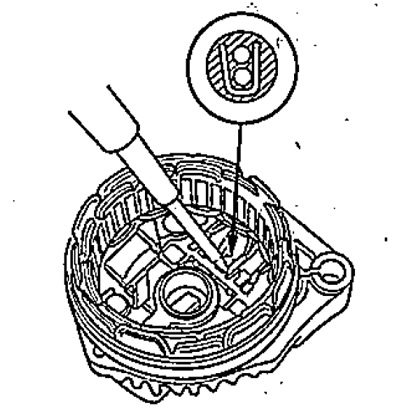

3. Установите статор, поместите проволочные выводы, статора в выводы выпрямительного блоками запаяйте.
Примечание:
- Используйте паяльник на 100 Вт.
- Во избежание разрушения диода от перегрева, работайте как можно быстрей.

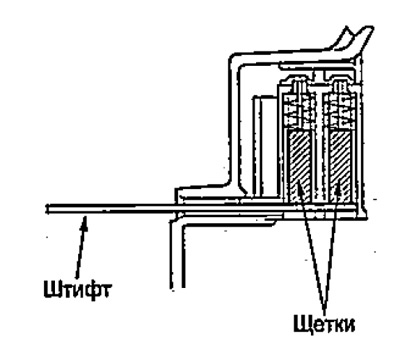

4. Утопите щетки и установите штифт для их фиксации.
Примечание: диаметр используемого штифта около 1,8 мм.

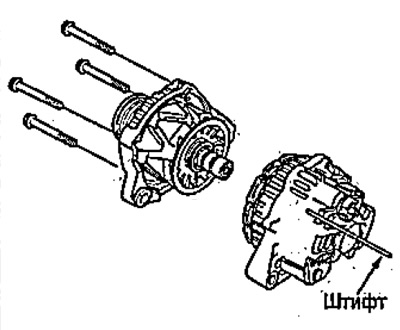

5. Соедините заднюю и переднюю крышки генератора.
6. Удалите штифт после соединения крышек. Убедитесь, что вал ротора вращается свободно и без постороннего шума.
