Примечание: перед отсоединением провода от аккумуляторной батареи убедитесь, что Вы знаете код доступа к магнитоле. В противном случае, магнитола будет заблокирована.
2. Снимите аккумуляторную батарею.

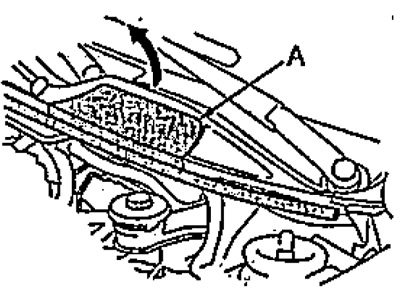

3. Снимите крышку (А).

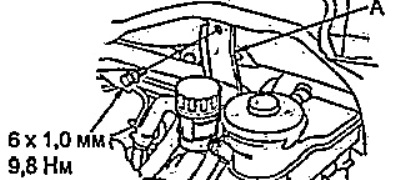

4. (Модели с МКПП)
Отверните болт, снимите кронштейн (А) бачка рабочей жидкости гидропривода сцепления и расположите его в стороне.
Примечание: не отсоединяйте шланг от бачка.

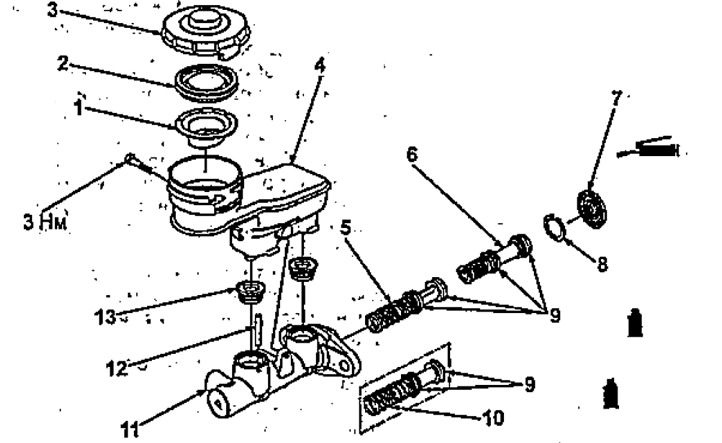

Главный тормозной цилиндр.
1 - фильтр,
2 - уплотнение крышки,
3 - крышка,
4 - бачок тормозной жидкости,
5 - поршень №1 (модели с ABS),
6 - поршень №2,
7 - сальник,
8 - стопорное кольцо,
9 - уплотняющие манжеты поршня,
10 - поршень №1 (модели без ABS),
11 - корпус главного, тормозного цилиндра,
12 - стопорный штифт (модели с ABS),
13 - соединительные втулки.
5. Снимите крышку бачка тормозной жидкости и откачайте тормозную жидкость из бачка.

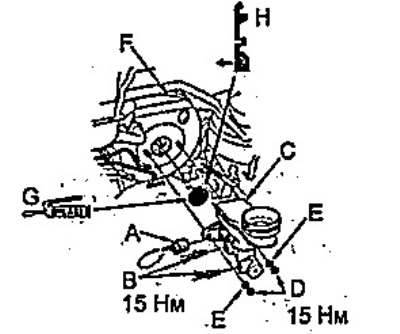

6. Отсоедините разъем (А) датчика низкого уровня тормозной жидкости.
7. Отсоедините тормозные трубки (В) от главного тормозного цилиндра (С).
Примечание: после отсоединения трубок установите на них заглушки.
8. Отверните гайки (D) крепления главного тормозного цилиндра и снимите шайбы (Е).
9. Снимите главный тормозной цилиндр с вакуумного усилителя (F) тормозов.
10. Снимите сальник(G).
Внимание: при установке расположите сальник, как показано на рисунке.
Примечание:
- Установка производится в порядке, обратном снятию.
- После установки: проверьте и, при необходимости, отрегулируйте высоту расположения и свободный ход педали тормоза;
- Прокачайте тормозную систему (см. раздел "Прокачка тормозной системы").
