Оглавление: Модель 4WD ⇊ Модель 2WD ⇊

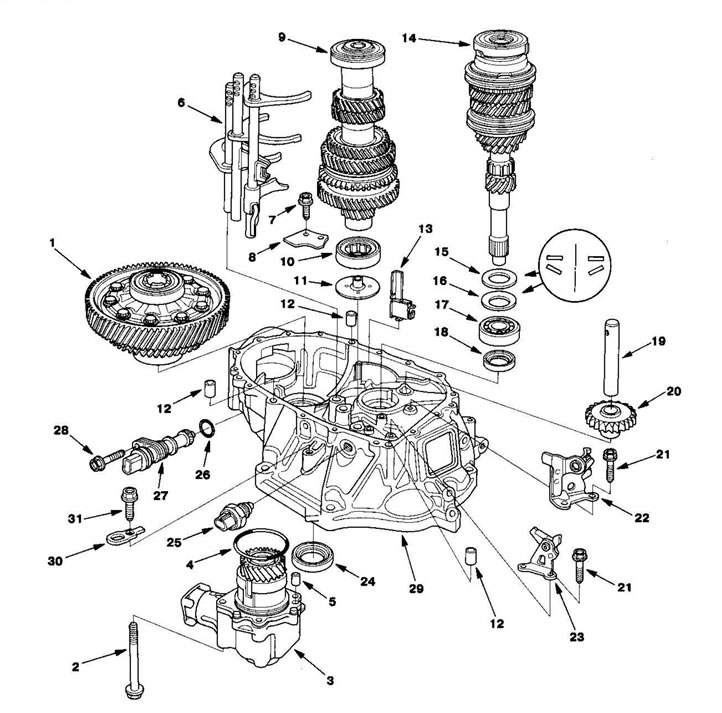

Модель 4WD
1. Дифференциал в сборе
2. Фланцевый болт 10 мм: 44 Nm (4,5 кгс·м)
3. Раздаточная коробка в сборе
4. Кольцевое уплотнение: Замените.
5. Установочный штифт 10x20 мм
6. Вилки переключения в сборе
7. Фланцевый болт 6х 1,0 мм:12 Nm (1,2 кгс·м)
8. Стопорная пластинка подшипника
9. Промежуточный вал в сборе
10. Игольчатый подшипник
11. Маслораздаточная тарелка С
12. Установочный штифт 14x20 мм
13. Магнит
14. Вторичный вал в сборе
15. Шайба 28 мм
16. Пружинная шайба 28 мм
17. Шарикоподшипник
18. Сальник 28x43x7 мм. Замените.
19. Вал шестерни заднего хода
20. Промежуточная шестерня заднего хода
21. Специальный болт 6 мм: 15 Nm (1,5 кгс·м)
22. Вилка переключения заднего хода
23. Стопорный кулачок заднего хода
24. Сальник 35x58x8 мм: Замените.
25. Выключатель фонарей заднего хода: 29 Nm (3,0 кгс·м)
26. Кольцевое уплотнение: Замените.
27. Датчик скорости автомобиля (VSS)
28. Фланцевый болт 8 мм: 22 Nm (2,2 кгс·м)
29. Картер сцепления
30. Подвесной кронштейн коробки передач
31. Фланцевый болт 10 мм: 44 Nm (4,5 кгс·м)

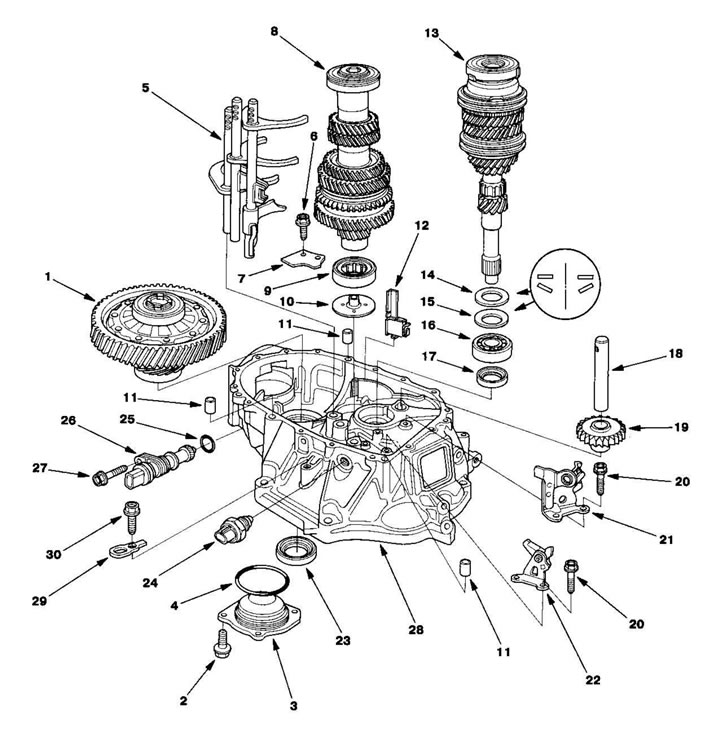

Модель 2WD
1. Дифференциал в сборе
2. Фланцевый болт 10 мм: 44 Nm (4,5 кгс·м)
3. Боковая крышка
4. Кольцевое уплотнение: Замените.
5. Вилки переключения в сборе
6. Фланцевый болт 6 мм: 12 Nm (1,2 кгс·м)
7. Стопорная пластинка подшипника
8. Промежуточный вал в сборе
9. Игольчатый подшипник
10. Маслораздаточная тарелка с
11. Установочный штифт 14x20 мм
12. Магнит
13. Вторичный вал в сборе
14. Шайба 28 мм
15. Пружинная шайба 28 мм
16. Шарикоподшипник
17. Сальник 28x43x7 мм: Замените.
18. Вал шестерни заднего хода
19. Промежуточная шестерня заднего хода
20. Специальный болт 6 мм: 15 Nm (1,5 кгс·м)
21. Вилка переключения заднего хода
22. Стопорный кулачок заднего хода
23. Сальник 35x58x8 мм: Замените.
24. Выключатель фонарей заднего хода: 29 Nm (3,0 кгс·м)
25. Кольцевое уплотнение: Замените.
26. Датчик скорости автомобиля (VSS)
27. Специальный болт 8 мм: 22 Nm (2,2 кгс·м)
28. Картер сцепления
29. Подвесной кронштейн коробки передач
30. Фланцевый болт 10 мм: 44 Nm (4,5 кгс·м)
(Статья основана на информации с сайта Hondabook.ru)
