Примечание:
- При снятии и установке балки кронштейна рулевого управления хорошо иметь напарника.
- Не поцарапайте приборную панель.
- Надевайте защитные перчатки.
- На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением симметрично.
1. Снимите приборную панель.
2. Снимите следующие компоненты с приборной панели:
- Приборный щиток.
- Комбинацию приборов.
- Рычаг селектора АКП.
- Блок AVN, на некоторых моделях.
- Автомагнитолу.
- Надувную подушку безопасности пассажира.
- Датчик солнечного света автоматического кондиционера.

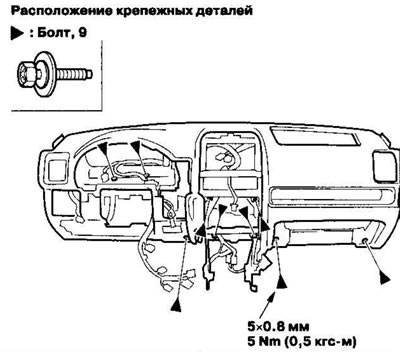

3. Выкрутите болты из приборной панели.

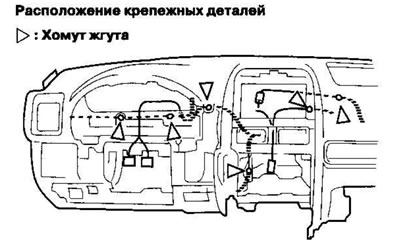

4. Снимите хомуты со жгута.

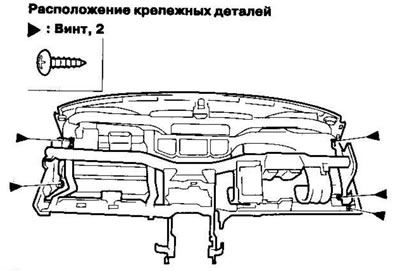

5. Выверните винты с обратной стороны приборной панели.
6. С обратной стороны приборной панели отсоедините разъемы (А) от твитера (на некоторых моделях) с обеих сторон и разъем (В) от лампы освещения ящика для перчаток (на некоторых моделях) и снимите хомуты жгута (С) и держатели жгута (D).

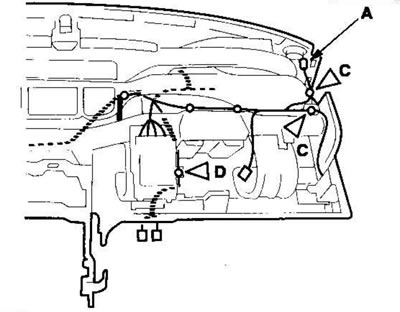

Со стороны водителя:

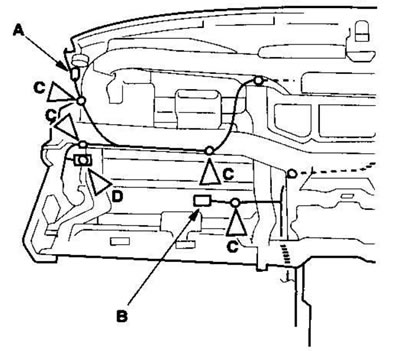

Со стороны пассажира:

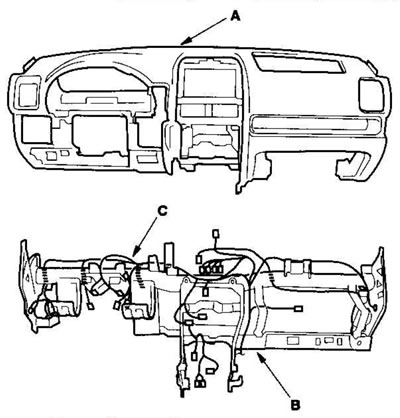

7. С помощью напарника отделите приборную панель (А) от балки кронштейна рулевого управления (В).
8. Установка балки выполняется в порядке, обратном снятию, с учетом следующего:
- Убедитесь, что жгут электропроводки приборной панели (С) не пережат.
- Убедитесь, что разъемы подсоединены надежно.
