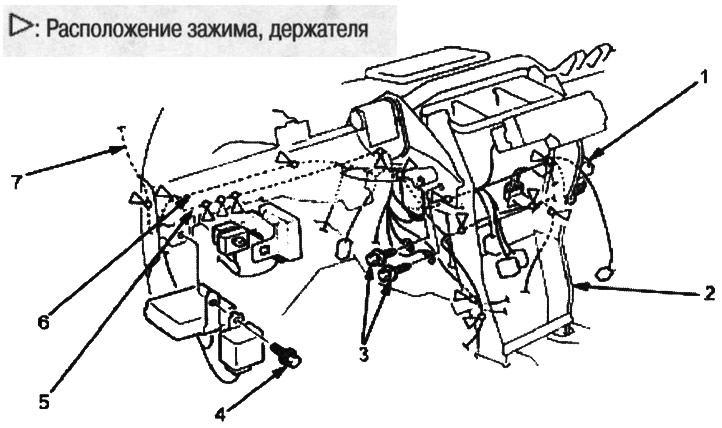

1. инерционный выключатель; 2. балка кронштейна рулевого управления; 3. болт заземления, 6х10 мм, 9,8 Nm (1,0 кгс/м); 4. 6x10 мм, 9,8 Nm (1,0 кгс/м); 5. главный жгут; 6. жгут SRS; 7. жгут салона
На этом участке расположены компоненты дополнительной системы безопасности с надувной подушкой (SRS). Перед проведением ремонта или обслуживания просмотрите информацию по расположению компонентов системы SRS, по мерам предосторожности и процедурам.
Примечание:
- Отжимая компоненты отверткой с плоским жалом, оборачивайте ее защитной лентой во избежание повреждения и наклеивайте ленту на смежные компоненты.
- При снятии и установке приборной панели хорошо иметь помощника.
- Не поцарапайте приборную панель и смежные компоненты.
- Надевайте защитные перчатки.
- На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением симметрично.
1. Снимите приборную панель (см. выше).
2. Отсоедините главный жгут, жгут SRS и жгут салона от балки кронштейна рулевого управления.

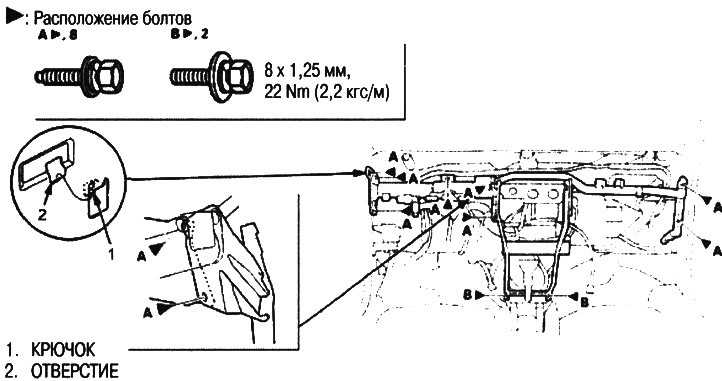

3. Открутите болты, затем снимите балку кронштейна рулевого управления.
4. Установка выполняется в порядке, обратном снятию, с учетом следующего:
- Убедитесь, что не пережаты жгуты проводки приборной панели и балки кронштейна рулевого управления
- Надежно подсоедините разъемы.
