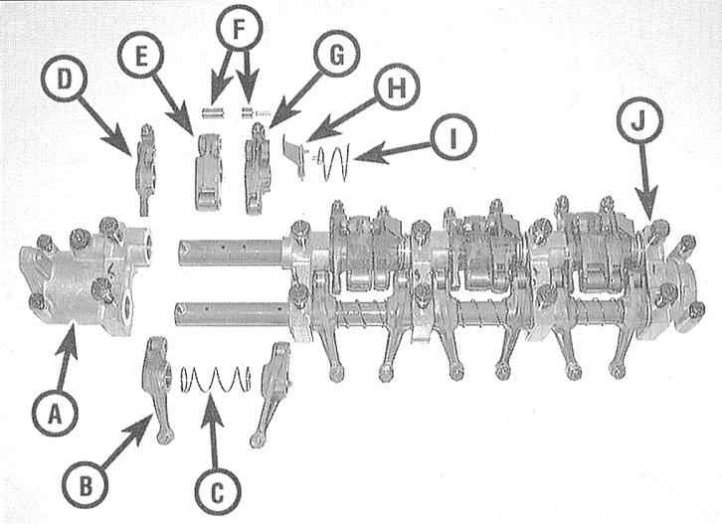

Компоненты сборки коромысел (модели VTEC)
А - Пятый держатель распределительного вала; В - Коромысло привода выпускного клапана (В); С - Пружина оси коромысел выпускных клапанов; D - Коромысло привода вторичного впускного клапана; Е - Промежуточное коромысло выпускных клапанов; F - Поршни; G - Коромысло привода первичного впускного клапана; Н - Распределительная пластина; I - Пружина сборки выпускных клапанов; J - Первый держатель распределительного вала
Снятие
1. Снимите крышку головки цилиндров (см. Раздел Снятие и установка крышки головки цилиндров).
2. Приведите поршень первого цилиндра в положение ВМТ (см. Раздел Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)), снимите газораспределительный ремень (см. Раздел Снятие, проверка состояния и установка газораспределительного ремня и зубчатых колес привода ГРМ).

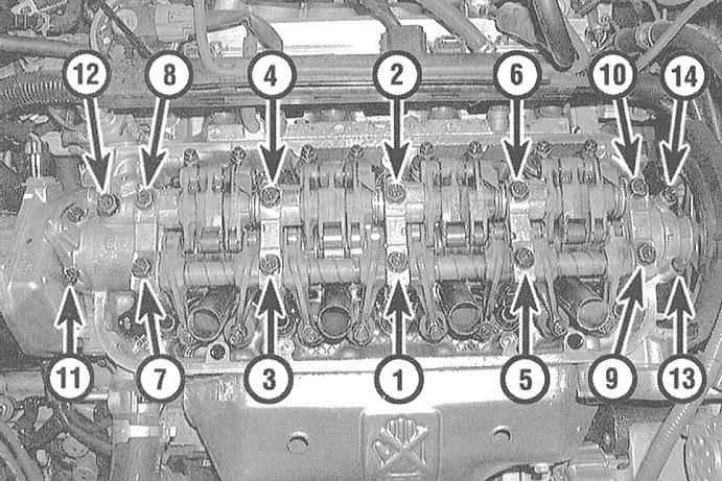

3. Ослабьте на 1/4 оборота болты крышек подшипников распределительного вала (для ослабления развиваемого клапанными пружинами усилия), - действуйте в порядке, обратном показанному на иллюстрации.

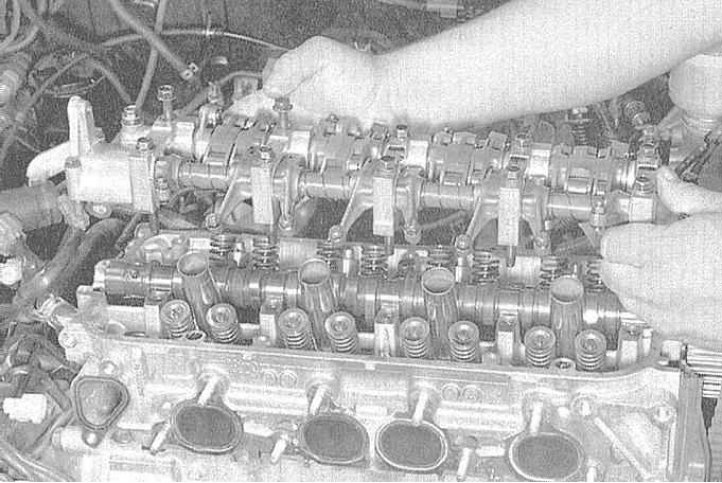

4. Извлеките сборку коромысел с осями из головки цилиндров. Болты крышек подшипников распределительного вала не дадут сборке рассыпаться.
Проверка
1. Сняв сборку коромысел, разумно будет разобрать ее с целью более подробного изучения состояния компонентов. Выверните крепежные болты и снимите с осей коромысла, пружины и крышки подшипников. Разумно будет предварительно пометить положение осей по отношению к крышкам подшипников.
Внимание! На двигателях, оборудованных системой VTEC, разумно будет скрепить коромысла первичных и вторичных впускных клапанов резиновыми бандажами. Старайтесь складывать снимаемые компоненты в порядке их установки, так как при сборке они должны быть посажены строго на свои прежние места.
2. Тщательно очистите компоненты и проверьте их на наличие признаков износа и повреждений. Оцените состояние контактирующих с распределительным валом поверхностей коромысел. Проверьте на наличие задиров и признаков чрезмерного износа поверхности посадки коромысел на осях, а также стенки посадочных отверстий самих коромысел. Дефектные компоненты подлежат замене. Удостоверьтесь также в проходимости маслотоков внутри осей.

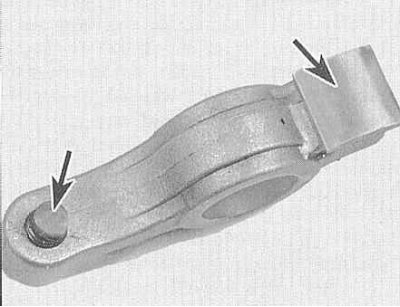

Примечание. На моделях VTEC коромысла оборудованы роликовыми наконечниками. Оцените степень износа и свободу вращения роликов.

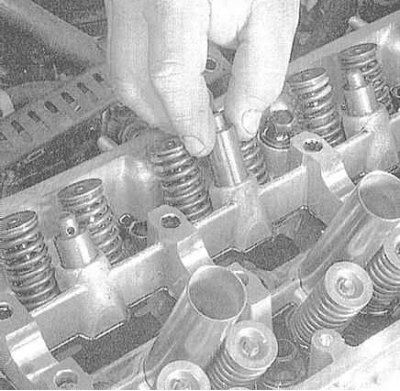

3. На оборудованных системой VTEC двигателях извлеките из своих посадочных гнезд в головке цилиндров корректоры клапанных зазоров и тщательно прочистите их. Пальцами проверьте свободу хода плунжеров.
Установка
1. Смажьте все компоненты чистым двигательным маслом и установите их на свои штатные места на осях коромысел.
Примечание. Обращайте внимание на маркировку, отличающую левосторонние компоненты от правосторонних.
2. Смажьте кулачки и шейки распределительного вала специальной установочной смазкой. Нанесите на сопрягаемые с головкой цилиндров поверхности крышек первого и шестого подшипников распределительного вала тонкий слой анаэробного герметика, после чего установите сборку коромысел на свое штатное место.
3. В строго определенном порядке в несколько приемов затяните болты крепления крышек распределительного вала с требуемым усилием.
4. Установка оставшихся компонентов производится в порядке, обратном порядку их демонтажа.
5. В заключение не забудьте произвести регулировку клапанных зазоров (если в ней имеется необходимость) (см. Главу Настройки и текущее обслуживание).
6. Запустите двигатель и проверьте его на наличие признаков утечек масла и исправность функционирования.
