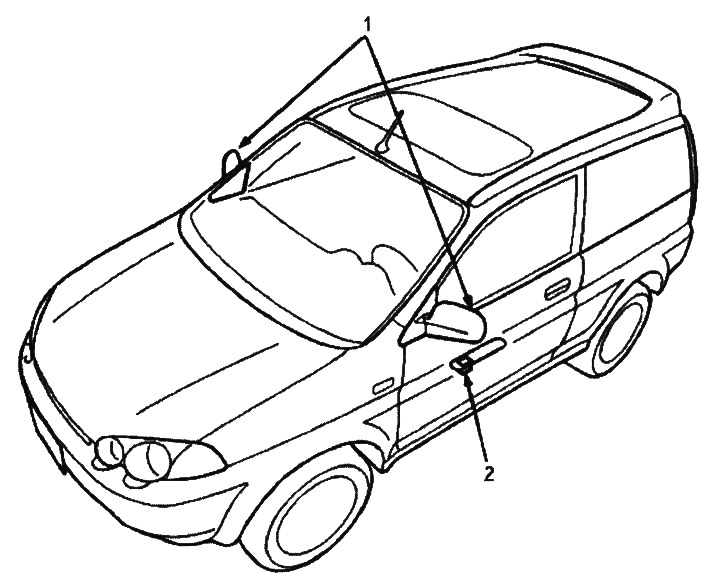

Забележка: Илюстрацията показва модел с ляв волан; местоположението на модела с десен волан е симетрично.

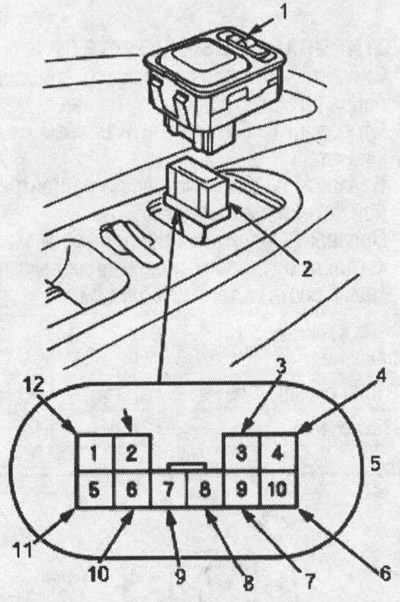

1. Електрически огледало
2. Превключвател на електрическото огледало
Проверка на здравето
1. Свалете панела на вратата от страната на водача.
2. Изключете 10-пистовия конектор от превключвателя на захранващото огледало.

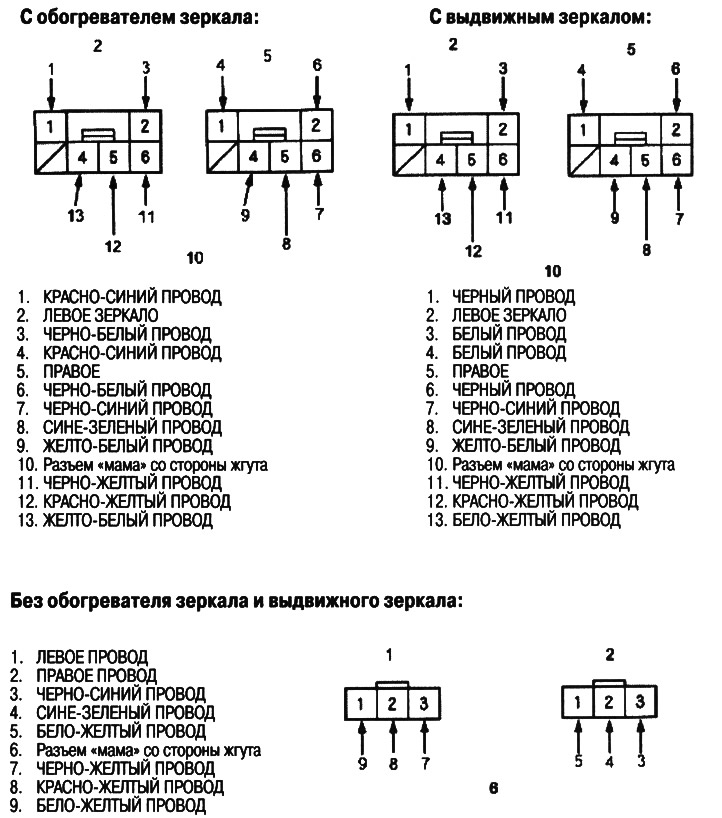

1. ЕЛЕКТРИЧЕСКИ ПОДКЛЮЧАТЕЛ ЗА ОГЛЕДАЛО
2. 10-ПИНОВ КОНЕКТОР
3. ЧЕРНО И ЖЪЛТО
4. ЧЕРВЕНО-ЖЪЛТА ТЕЛ
5. Женски конектор от страната на снопа
6. ЧЕРНО-СИН [ЧЕРНО-ЖЪЛТ] ЖЕЛ
7. ЧЕРНО-ЖЪЛТ [ЧЕРНО-СИН] ЖЕЛ
8. СВЕТЛОСИН [БЯЛО-ЗЕЛЕН] ЖЕЛ
9. БЯЛО-ЗЕЛЕН [СВЕТЛОСИН] ЖЕЛ
10. *1 СИНЬО-ЖЪЛТ, *2 ОРАНЖЕВО-ЗЕЛЕН ЖЕЛ
11.ЖЪЛТО-ЗЕЛЕНА ЖЕЛ
12. ЧЕРЕН И ЖЪЛТ
13. ЧЕРЕН ЖЕЛ
[]: ДЯСНО ЗАШИВЛЕНИЕ
*1: С нагревател
*2: С прибиращо се огледало
Тестване на огледала
И двете огледала не работят:
1. Проверете напрежението между щифт #1 и масата, когато ключът за запалване е в положение ON (II). Трябва да има напрежение на батерията.
- Ако няма напрежение, проверете:
- Изгорял предпазител #11 (7.5A) в кутията с предпазители/реле под таблото.
- Има ли отвор в ЧЕРНО-ЖЪЛТИЯ проводник.
- Ако има напрежение, преминете към стъпка 2.
2. Проверете наличието на проводимост между контакт № 2 и теглото. Проводимостта трябва да бъде
- Ако няма проводимост, проверете:
- Има ли отвор в ЧЕРНИЯ проводник.
- Лоша маса (G401, G402).
- Ако има проводимост, тествайте двете огледала поотделно, както е посочено по-долу.
Лявото огледало не работи:
Джъмперен щифт №1 с щифт №7, щифт №4 (или №9) към земята с помощта на джъмпери. Лявото огледало трябва да се наклони надолу (или да се завърти наляво), когато ключът за запалване е в положение ON (II).
- Ако огледалото не се накланя надолу (или се обръща наляво), проверете за отвор в проводника #4 (или #9) между лявото огледало и 10-пиновия конектор. Ако проводникът е наред, проверете задвижването на лявото огледало.
- Ако огледалото нито се накланя надолу, нито се завърта наляво, поправете клемния проводник №7.
- Ако огледалото работи правилно, проверете превключвателя на огледалото.
Дясното огледало не работи:
Джъмперен щифт №1 с щифт №8, щифт №4 (или №10) към земята с помощта на джъмпери. Дясното огледало трябва да се наклони надолу (или да се завърти наляво), когато ключът за запалване е в положение ON (II).
- Ако огледалото не се накланя надолу (или се завърта наляво), проверете за отвор в #4 (или #10) проводник между лявото огледало и 10-пиновия конектор. Ако проводникът е наред, проверете задвижването на лявото огледало.
- Ако огледалото нито се накланя надолу, нито се завърта наляво, поправете клемния проводник №8.
- Ако огледалото работи правилно, проверете превключвателя на огледалото.
Тестване на нагревателя:
Свържете щифт #3 към щифт #6 с джъмпер и проверете за напрежение между щифт #3 и земята. Трябва да има напрежение на акумулатора и двете огледала трябва да се затоплят, когато ключът за запалване е в положение ON (II).
- Ако няма напрежение или нито едно от огледалата не се загрява, проверете:
- Има ли отвор в ЧЕРНО-ЖЪЛТИЯ и СИН-ЖЪЛТ проводник.
- Изгорял предпазител #11 (7,5A) в кутията с предпазители/реле под таблото.
- Лоша маса (G401, G402).
- Ако само едно огледало не се загрее, проверете нагревателя му.
- Ако и двете огледала не се затоплят, проверете превключвателя на нагревателя.
Прибиращото се огледало не работи
Свържете щифт №1 (ЧЕРНО-ЖЪЛТ) на 10-пиновия конектор и щифт №6 (ЖЪЛТО-ЗЕЛЕН) към земята с помощта на джъмперен проводник. Огледалата трябва да се разширят, когато ключът за запалване е в положение ON (II). _ Свържете щифт №1 (ЧЕРНО-ЖЪЛТ) на 10-пистовия конектор с щифт №5 (ЖЪЛТО-ЗЕЛЕН), щифт №6 (ЗЕЛЕНО-ОРАНЖЕВ) към земята с помощта на джъмперен проводник. Огледалата трябва да се прибират, когато ключът за запалване е в положение ON (II).
- Ако едно от огледалата не се прибира или удължава, проверете задвижването на прибиращото се огледало.
- Ако огледалата работят правилно, сменете превключвателя.
Тест на превключвателя на захранването на огледалото
1. Свалете панела на вратата от страната на водача.
2. Изключете 10-пистовия конектор от превключвателя на захранващото огледало.

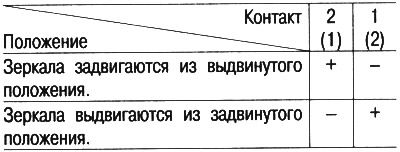

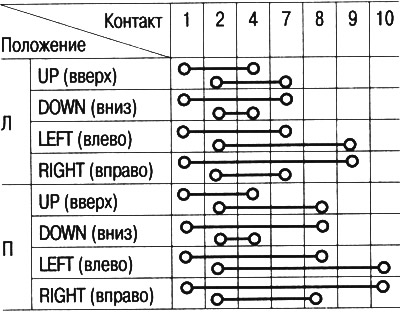

3. Проверете наличието на непрекъснатост между контактите във всички позиции на превключвателя в съответствие с таблицата.
Превключвател за захранване на огледалото

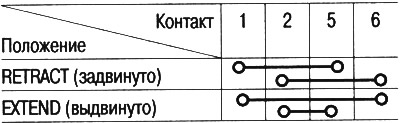

Превключвател за прибиращо се огледало

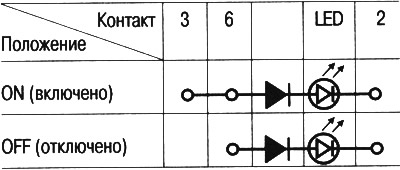

Превключвател на нагревателя
Тестване на задвижването на огледалото
1. Свалете панела на вратата.

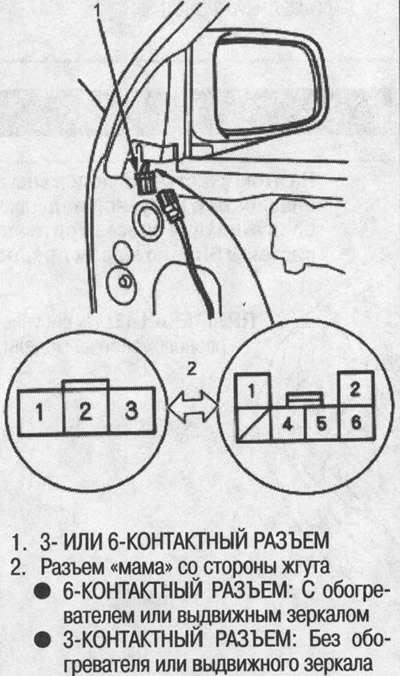

2. Изключете 3- или 6-пиновия конектор от захранващото огледало.

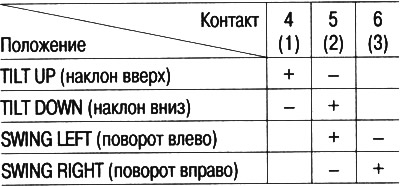

3. Проверете работата на задвижването чрез захранване и заземяване съгласно таблицата.
(): Без нагревател или прибиращо се огледало
Тестване на нагревател
4. Проверете за непрекъснатост между щифтове #1 и #2 на 6-пиновия конектор. Проводимостта трябва да бъде
5. Ако огледалото не работи, сменете задвижването на огледалото.
Прибиращо се задвижване на огледалото:
(): От дясната страна
Подмяна на огледалното устройство

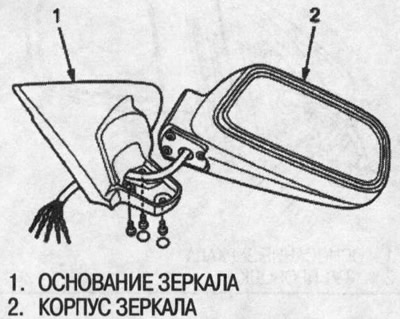

1. Свалете електрическото огледало от вратата (вижте "Корпус") и изключете 6- или 3-пиновия конектор.

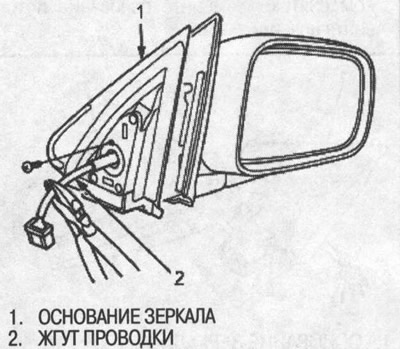

2. Нарежете кабелния сноп с ножици за тел.

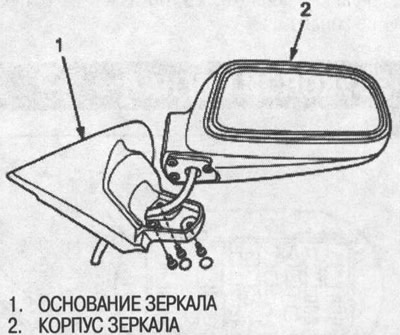

3. Отстранете основата на огледалото.
4. Развийте монтажните болтове и отделете основата от тялото на огледалото.

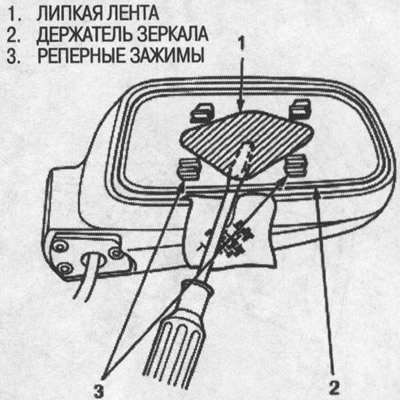

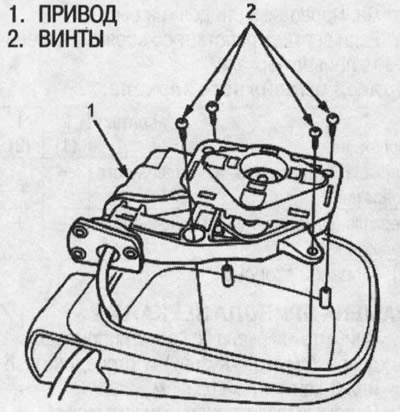

5. Поставете плоска отвертка в двата слота. Огледалото е прикрепено към задвижването с двустранно тиксо. Завъртете леко отвертката и освободете огледалото. (За да защитите боята, поставете кърпа между отвертката и корпуса на огледалото).
6. Отстранете винтовете и извадете устройството от корпуса.
7. Монтажът се извършва в обратен ред на отстраняването. Сменете основата и трите винта с нови.
8. Поставете щифтовете в конектора в оригиналния ред, както е показано.
