Pozornosť. Zdvihák a stojany inštalujte len na miesta určené na tento účel.
1. Odstráňte spodný panel prednej konzoly.

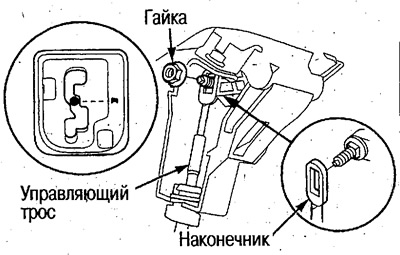

2. Voliacu páku nastavte do polohy R a odskrutkujte koncovú maticu ovládacieho lanka.

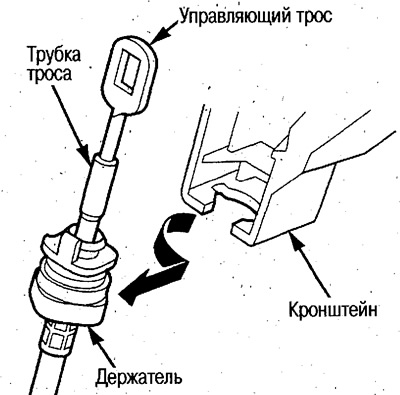

3. Otočte držiak o 90°proti smeru hodinových ručičiek, vyberte kábel z držiaka a odpojte ho od zostavy páky voliča.
4. Odstráňte izoláciu podlahy.

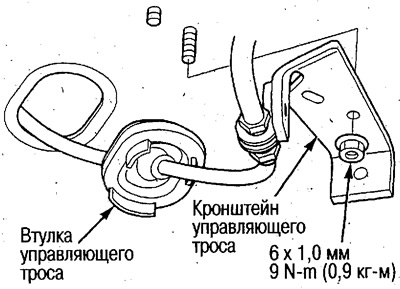

5. Odstráňte držiak a priechodku ovládacieho kábla.
6. Odstráňte ovládací kábel.
Modely 2WD:
(1) Uvoľnite skrutky stojana a odstráňte kryt kábla.

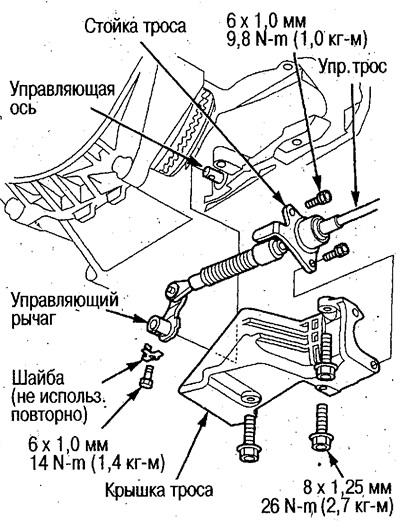

(2) Odstráňte riadiacu páku z hriadeľa, odstráňte lanko.
Modely 4WD:
(1) Odstráňte kryt kábla a odskrutkujte skrutky stojana.

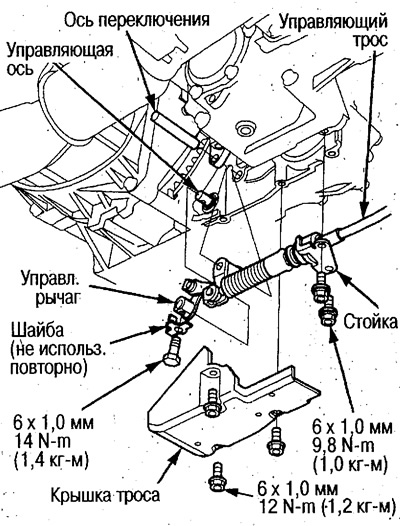

(2) Demontujte hriadeľ radenia, vyberte páku z hriadeľa riadenia a potom odstráňte lanko.
7. Vymeňte kábel. Zaveďte kábel špičkou do priestoru pre cestujúcich. Zarovnajte puzdro s otvorom a nainštalujte ho.
Počas inštalácie kábel príliš neohýbajte.
8. Nainštalujte držiak ovládacieho kábla.
9. Namontujte páku na riadenú nápravu.
Modely 2WD:
(1) Nainštalujte páku na nápravu.
(2) Nainštalujte kryt kábla a potom nainštalujte stojan.
Po inštalácii krytu pevne upevnite stojan, aby ste chránili kábel a bod pripojenia ramena.
Modely 4WD:
(1) Namontujte páku na ovládací hriadeľ a nainštalujte hriadeľ radenia.
(2) Nainštalujte stojan a potom kryt kábla.
10. Nainštalujte izoláciu podlahy.
11. Otočte držiak o 90°proti smeru hodinových ručičiek, vložte ho do držiaka, otočte o 90°v smere hodinových ručičiek a zaistite držiak.
Nainštalujte kábel tak, že budete držať držiak, nie trubicu.

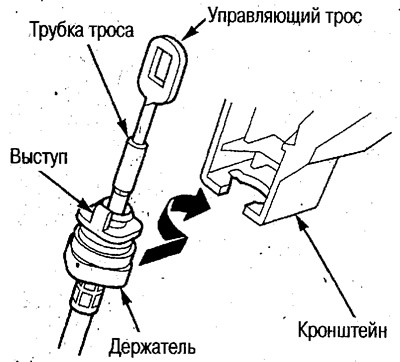

Pred otočením kábla v smere hodinových ručičiek musí byť výstupok držiaka umiestnený na opačnej strane ako je držiak. Po inštalácii by mal výstupok smerovať k prednej časti vozidla.
12. Otočte kľúč zapaľovania do polohy ON (II) a uistite sa, že sa rozsvieti kontrolka R a automatická prevodovka je tiež v polohe R.

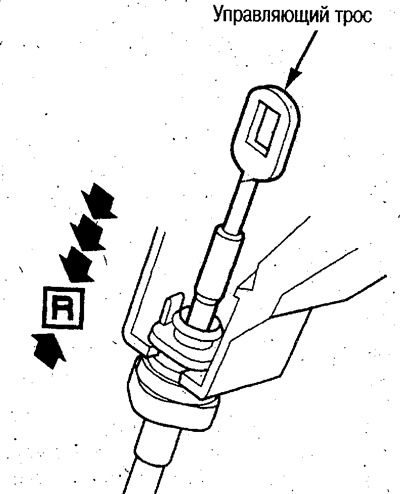

Ak automatická prevodovka nie je v polohe R, stlačte ovládacie lanko úplne nadol, potom ho potiahnite o jednu polohu nahor a uvoľnite.
13. Otočte kľúč zapaľovania do polohy OFF.
14. Nastavte páku voliča do polohy R.

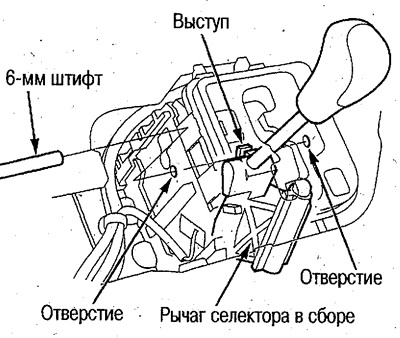

15. Zaistite voliacu páku v polohe R pomocou 6 mm hmoždinky cez otvory.

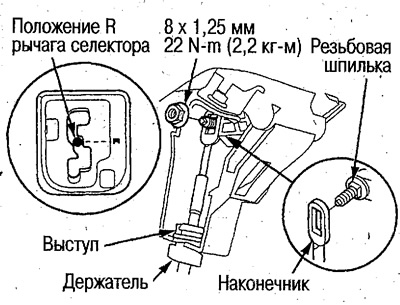

16. Zatlačte koniec kábla so štvorcovým otvorom na príslušnú časť závitového kolíka, zaistite kábel a utiahnite maticu.
17. Odstráňte hmoždinku.
18. Presuňte páku voliča do všetkých polôh a skontrolujte, či je indikácia správna.
19. Naštartujte motor a presuňte páku voliča do všetkých polôh a uistite sa, že je ovládacie lanko správne nastavené.
20. Pomocou kľúča zapaľovania stlačte mechanizmus zámku radenia a skontrolujte, či je zámok uvoľnený. Tiež skontrolujte, či je zámok aktivovaný po vybratí kľúča.
21. Nainštalujte spodný panel prednej konzoly.
