- Manuál: 3,9 l
- CVT: 4,1 l
- Objem nádrže: 0,4 l
Poznámka:
- Skontrolujte všetky hadice chladiacej kvapaliny, či nie sú poškodené, netesnia alebo nekazia a podľa potreby ich vymeňte.
- Skontrolujte všetky hadicové svorky a v prípade potreby ich dotiahnite.
- Pri opätovnej montáži nainštalujte nové O-krúžky.

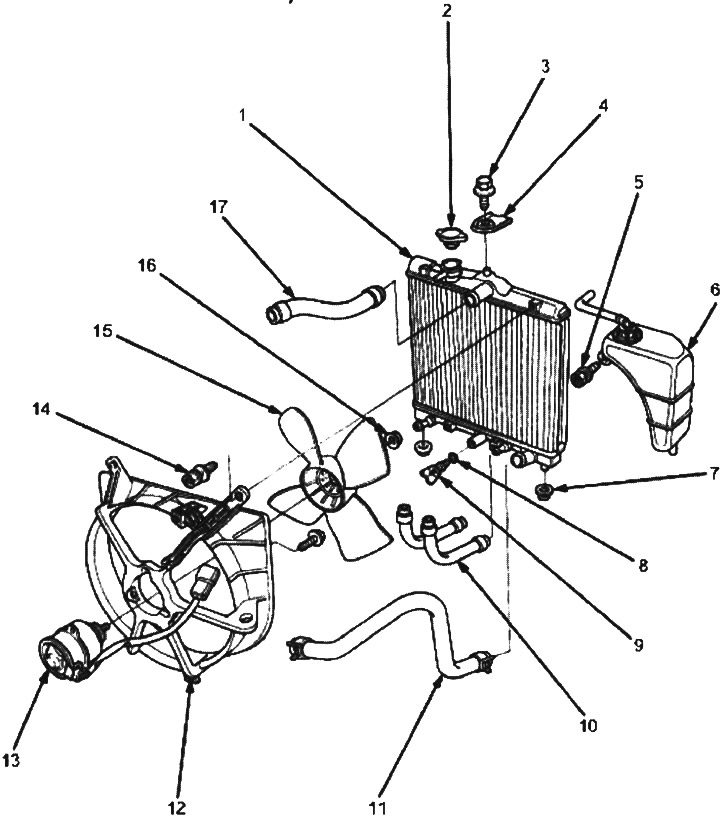

1. RADIÁTOR
Plnenie chladiacou kvapalinou a odvzdušňovanie (pozri nižšie). Skúška tesnosti (pozri nižšie)
Skontrolujte tesnosť zvarov a švov.
Všetky nečistoty medzi lamelami jadra chladiča vyfúkajte stlačeným vzduchom. Ak je radiátor zanesený hmyzom a pod., umyte ho mierne tlakovou vodou.
2. KRYT RADIÁTORA. Tlaková skúška.
3. 6 x 1,00 mm, 9,8 Nm (1,0 kgf/m)
4. HORNÝ DRŽÁK A VANKÚŠEK
5. 6 x 1,0 mm, 7 Nm (0,7 kgf/m)
6. NÁDRŽKA CHLADIACEJ KVAPALINY
7. SPODNÝ VANKÚŠ
8. O-KRÚŽOK, Vymeňte.
9. VYPÚŠŤOVACIA ZÁTKA
10. HADICA CHLADIACEJ KVAPALINY VZADU.
11. SPODNÁ HADICA RADIÁTORA
12. VENTILÁTOR RADIÁTORA SHOD
13. ELEKTRICKÝ MOTOR VENTILÁTORA
14. 6 x 1,0 mm, 7 Nm (0,7 kgf/m)
15. VENTILÁTOR RADIÁTORA
16. 5,4 Nm (0,55 kgf/m)
17. HORNÁ HADICA RADIÁTORA

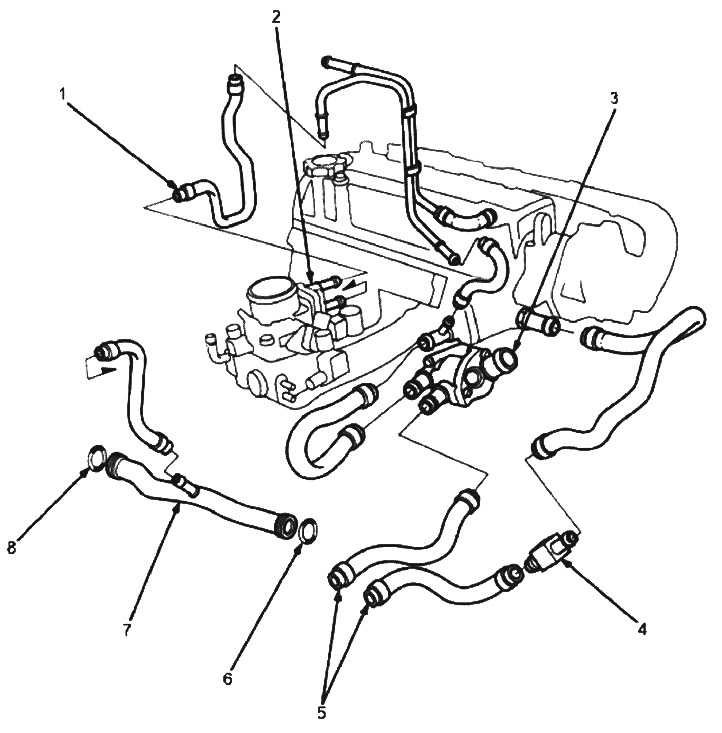

Prípojky hadíc motora
1. HADICA NA OBtok vody
2. OVLÁDACÍ VENTIL VZDUCHU NA VOĽNOBEŽNOM (IAC)
3. POUZDRO TERMOSTATU
4. VENTIL OHRIEVAČA
5. HADICE OHRIEVAČA
6. O-KRÚŽOK, Vymeňte.
7. SPOJOVACIA RÚRA
8. O-KRÚŽOK, Vymeňte.
