Kesztyűtartó

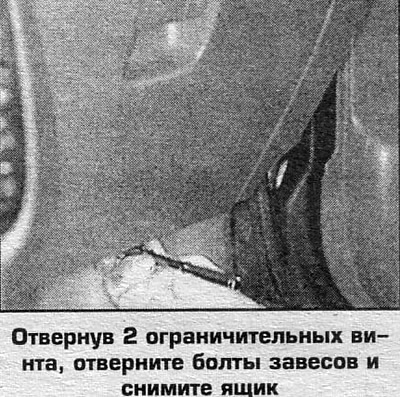

1. Távolítsa el a fiók belsejéből a 2 oldalsó csavart.
2. Csavarja ki a fiók zsanércsavarjait, és vegye ki a fiókot.
3. A telepítést fordított sorrendben végezzük.
Alsó burkolat vezetőoldalon

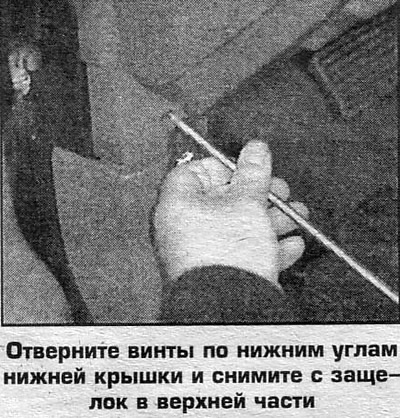

1. Csavarja ki a fedél alsó sarkaiban található csavarokat.
2. Óvatosan nyomja maga felé a fedelet, és vegye le a reteszekről (a fedél tetején 3 zárral van rögzítve).
3. A telepítést fordított sorrendben végezzük.
Vezetőoldali térdvédő
1. Távolítsa el a vezetőoldali alsó műszerfal burkolatot.
2. Lazítsa meg a csavarokat, és vegye le a térdvédőt a zsanérokról.
3. A telepítést fordított sorrendben végezzük.
A középső rész alsó díszléce (automata sebességváltós autón)

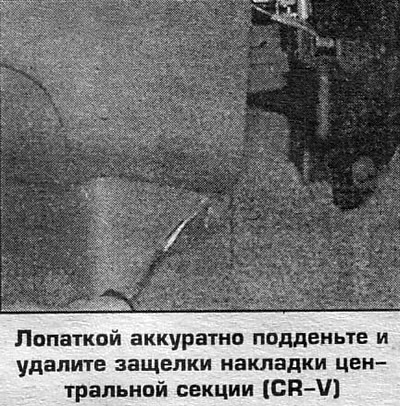

1. Egy spatula segítségével óvatosan feszítse fel és távolítsa el a béléskapcsokat.
2. Óvatosan emelje fel a fedelet alulról, és vegye le.
3. A telepítést fordított sorrendben végezzük.
Italtartó/tartály (automata sebességváltós autón)
1. Távolítsa el a műszerfal alsó burkolatát.

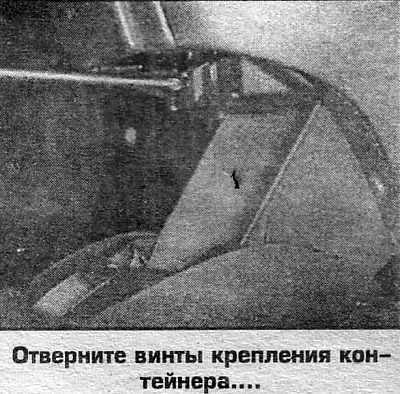

2. Nyissa ki a tartályt, és csavarja ki a 6 csavart, amelyek a tartályt a középső rész keretéhez rögzítik.

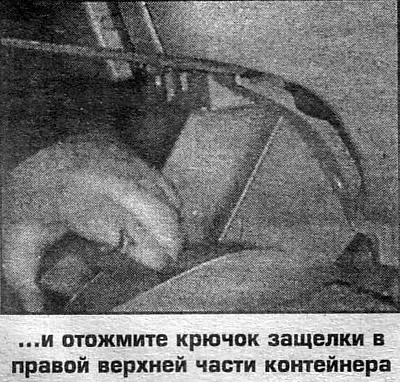

3. Egy kis laposfejű csavarhúzóval nyomja meg a tartály jobb felső sarkában található reteszt, miközben egyidejűleg maga felé nyomja a tartályt. Távolítsa el a tartályt.
4. A telepítés fordított sorrendben történik.
Középső padlószakasz (kézi sebességváltóval szerelt autók)
1. Vegye le a sebességváltó gombot.
2. Csavarja ki az oldalsó csavarokat, amelyek rögzítik a részt, és a 2 csavart közvetlenül a tartály alatt.
3. Lazítsa meg a tartály rögzítőcsavarjait.
4. Távolítsa el a tartályt és a középső részt.
5. A telepítést fordított sorrendben végezzük.
Alsó középső műszerfal burkolat
1. Távolítsa el a vezetőoldali alsó műszerfal burkolatot.
2. Vegye le a kesztyűtartót.
3. Automata sebességváltóval felszerelt járművek esetén vegye ki a tartályt.
4. Kézi sebességváltóval szerelt járművek esetén vegye le a tartályt és a középső padlórészt.

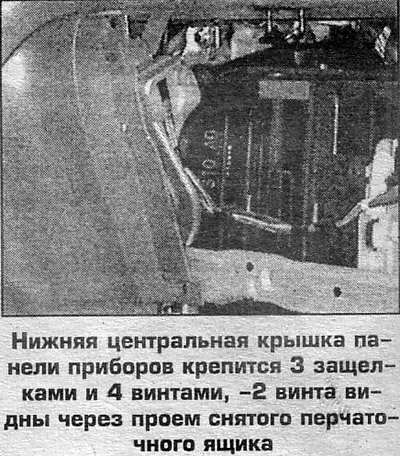

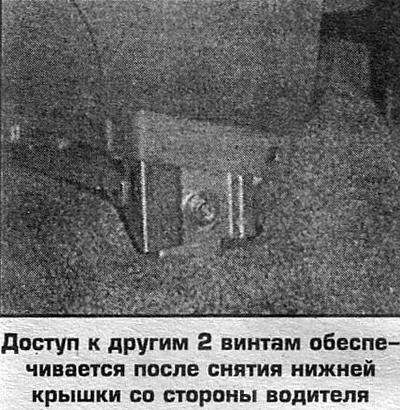

5. Csavarja ki a középső fedél tetején és alján található 2 csavart.
6. Tolja be a fedél bal oldalát, és vegye ki a reteszekből.
7. A telepítést fordított sorrendben végezzük.
Vevő és fűtés vezérlőpanel a műszerfal középső részén
1. Távolítsa el a vezetőoldali alsó műszerfal burkolatot.
2. Vegye le a kesztyűtartót
3. Automata sebességváltóval felszerelt járművek esetén vegye ki a tartályt.
4. Kézi sebességváltóval szerelt járművek esetén vegye le a tartályt és a középső padlórészt.
5. Távolítsa el a műszerfal középső alsó burkolatát.

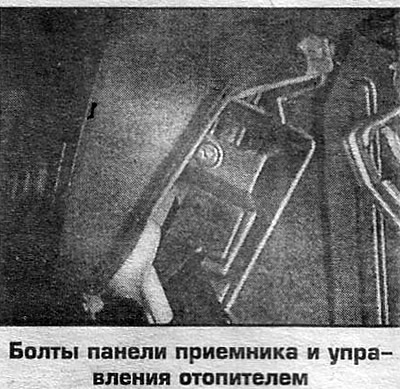

6. Csavarja le az oldalsó csavarokat, és vegye le a vevőegységet és a fűtőberendezés vezérlőpaneljét a reteszekről (a panel 6 reteszrel van rögzítve).
7. Válassza le a vezetékeket a panel hátuljáról. Távolítsa el a panelt.
8. Csavarja ki a 2 csavart, és vegye le a vevőegységet.
9. A telepítés fordított sorrendben történik.
Vezetőoldali kapcsolópanel
1. Távolítsa el a vezetőoldali alsó műszerfal burkolatot.
2. Vegye le a panelt a reteszekről, és húzza le a vezetékeket.
3. A telepítést fordított sorrendben végezzük.
Szellőzőfúvókák
A fúvókákat felül függönyökkel, alul pedig reteszekkel rögzítik. Feszítse le és távolítsa el a fúvóka alsó részét a reteszekről, hajtsa fel és vegye le a horgokról. Néhány járműnél le kell húzni a csatlakozót és ki kell venni a fúvókát.
 |
 |
 |
 |
 |
 |
 |
 |
