Внимание. Насос изготовлен из алюминиевого сплава, поэтому не роняйте и не повредите его. Во время закрепления насоса в тисках подкладывайте ткань.

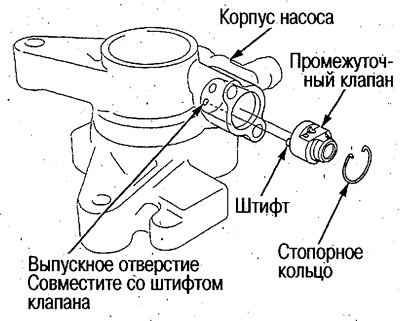

1. Совместите штифт промежуточного клапана с выпускным отверстием в корпусе насоса, установите клапан и закрепите его стопорным кольцом.

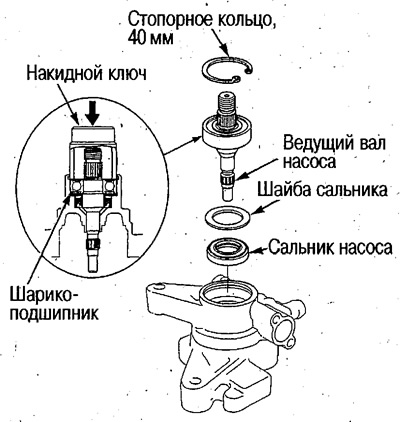

2. Установите шайбу сальника и дальник на ведущий вал насоса.
Внимание. Направите сальник канавкой в сторону корпуса насоса.
3. Используя торцовый ключ, впрессуйте ведущий вал в корпус.
После установки проверьте, плавность вращения вала.
4. Установите стопорное кольцо (40 мм).
Направьте наружу закругленную сторону стопорного кольца.
5. Нанесите жидкость рулевого управления на кольцевое уплотнение и установите его в канавку крышки насоса.

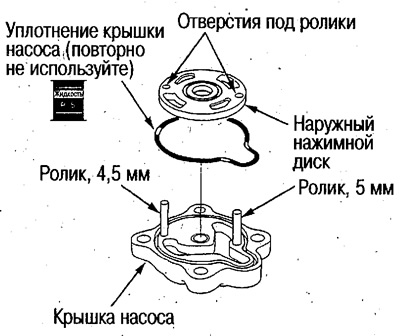

6. Установите наружный нажимной диск, совместив отверстия с роликами.

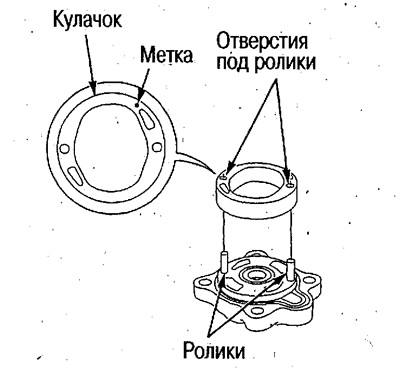

7. Установите кулачок, направив метку вверх и совместив отверстия с роликами.
8. Установите ротор в кулачок.

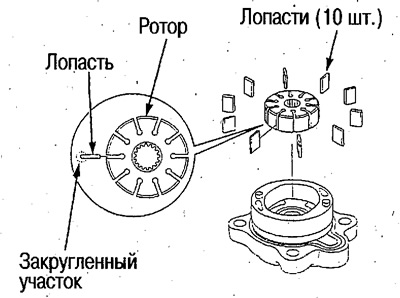

9. Установите 10 лопастей в пазы ротора.
Направьте наружу закругленную сторону лопасти.

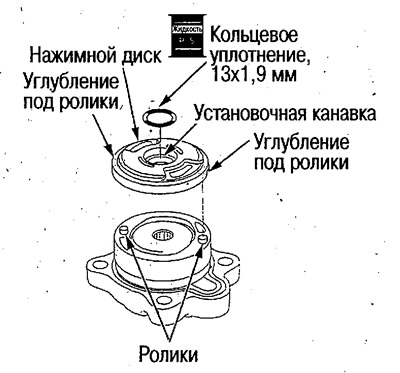

10. Нанесите жидкость рулевого управления на кольцевое уплотнение и установите его в канавку нажимного диска.
11. Совместите отверстия с роликами и установите нажимной диск на ротор.

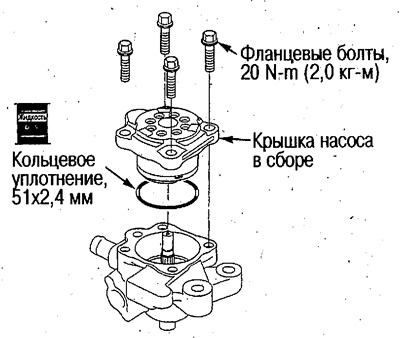

12. Нанесите жидкость рулевого управления на кольцевое уплотнение и установит его в канавку корпуса насоса.
13. Установите собранную крышку на корпус насоса.
Следите, чтобы не выпали компоненты, установленные на крышке.

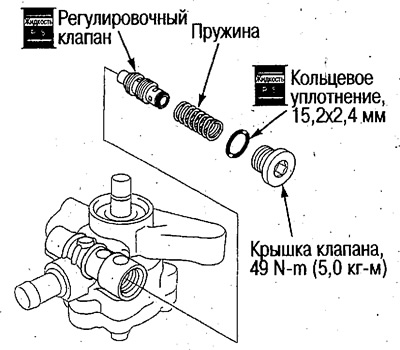

14. Нанесите жидкость рулевого управления на регулировочный клапан.
15. Вставьте регулировочный клапан и пружину в корпус насосав
16. Нанесите жидкость рулевого управления на кольцевое уплотнение и установите его в канавку крышки клапана.
17. Закрутите крышку клапана в корпус и затяните с требуемым усилием.

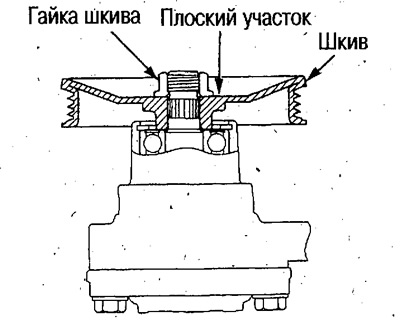

18. Установите шкив, направив плоский участок вверх, и закрутите от руки гайку шкива.

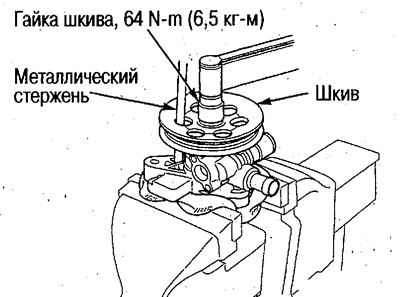

19. Зажмите насос в тисках, как показано на рисунке.
Внимание. Чтобы не повредить корпус насоса, проложите ткань.
20. Удерживая шкив металлическим стержнем, затяните гайку шкива с требуемым усилием.
Внимание. Не повредите шкив и корпус металлическим стержнем.
21. Проверьте, плавно ли вращается ведущий вал насоса.
