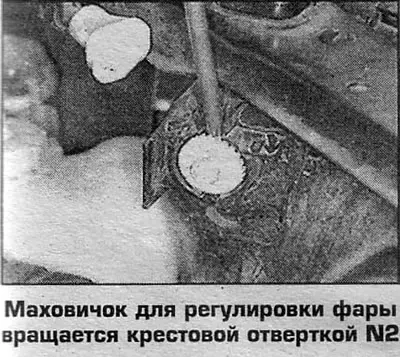

За регулиране във вертикална и хоризонтална равнина има 2 ръчни колела, които се завъртат с дълга отвертка. Фокусът на фара се осигурява от дизайна на фара. Преди да нарушите монтажа на фара по каквато и да е причина, се препоръчва да маркирате първоначалното му положение, за да улесните регулирането по време на монтажа.
1. Фаровете са включени без товарене на превозното средство (без пътници) и полупразен резервоар в тъмна стая или привечер. Поставете превозното средство на равна повърхност на 7,6 м от стената (или екран с размери най-малко 1,8 x 3,7 м).
2. Измерете разстоянието от пода до центъра на фара.
3. Измерете разстоянието от центъра на решетката до центъра на фара.
4. Застанете зад колата и определете оста на симетрия на каросерията (използвайте стоповете и огледалото за обратно виждане, когато е възможно), залепете лента от тиксо на стената по оста на симетрия на колата.
5. Поставете вертикални ленти от тиксо, като измерите от централната лента разстояние, равно на разстоянието, измерено от решетката на радиатора до центъра на фара.
6. Извадете 25 мм от разстоянието от пода до средата на фара и залепете хоризонтални ленти от тиксо.
7. Включете късите светлини и маркирайте позицията на светлинното петно, след което маркирайте позицията на дългите светлини.
8. Регулиране на предните фарове така, че да светлинно петно на къси светлини-фарове отчита център на мишена, определен с тиксо.

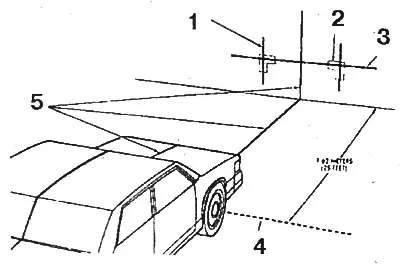

Маркиране на центровете на фаровете за къси светлини: 1. Маркирайте на разстояние, равно на разстоянието, измерено от решетката на радиатора до центъра на фара.; 2. Зона с повишена осветеност; 3. Маркирайте на разстояние, равно на разстоянието, измерено от пода до средата на фара.; 4. Линия за местоположение на фаровете; 5. Ос на симетрия на автомобила |

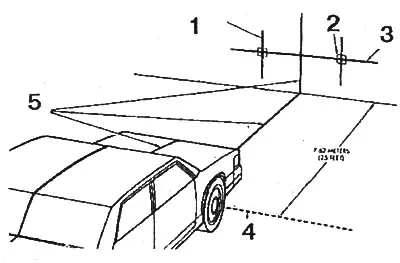

Маркиране на центровете на дългите светлини: 1. Маркирайте на разстояние, равно на разстоянието, измерено от решетката на радиатора до центъра на фара.; 2. Зона с повишена осветеност; 3. Маркирайте на разстояние, равно на разстоянието, измерено от пода до средата на фара; 4. Линия за местоположение на фаровете; 5. Ос на симетрия на автомобила |
