Предостережение! При снятии и установке раздаточной коробки в сборе не допускайте попадания пыли и других посторонних предметов в коробку передач.
1. Установите новое кольцевое уплотнение на раздаточную коробку в сборе.
2. Тщательно очистите растворителем или чистящим средством для карбюраторов участки на стыке раздаточной коробки в сборе и коробки передач и просушите сжатым воздухом. Затем нанесите трансмиссионную жидкость на контактные участки.
3. Установите раздаточную коробку в сборе на коробку передач.

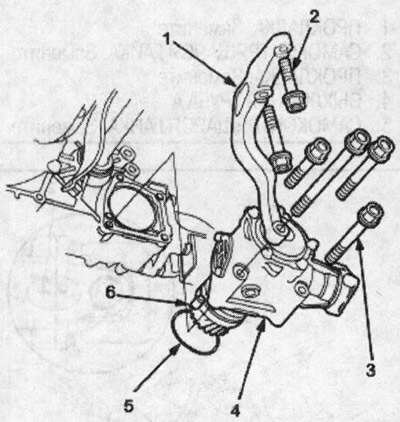

4. Установите задний элемент жесткости.
1. ЗАДНИЙ ЭЛЕМЕНТ ЖЕСТКОСТИ
2. 8х1,25 мм, 24 Nm (2,4 кгс/м)
3. 10х1,25 мм, 44 Nm (4,5 кгс/м)
4. РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ
5. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените
6. РЕПЕРНЫЙ ШТИФТ

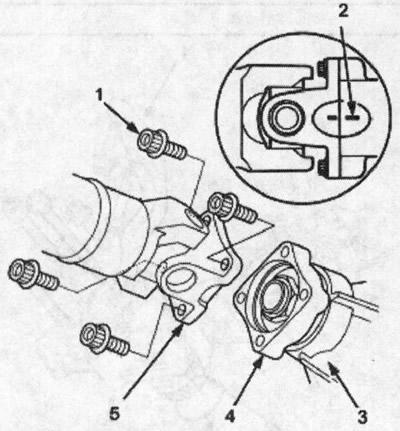

5. Пристыкуйте карданный вал к раздаточной коробке в сборе, совместив метки.
1. 8х1,25 мм, 32 Nm (3,3 кгс/м). Замените
2. МЕТКИ
3. РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ
4. СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ РАЗДАТОЧНОЙ КОРОБКИ
5. КАРДАННЫЙ ВАЛ

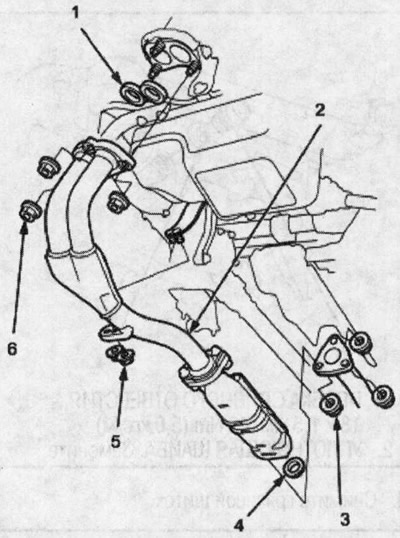

6. Установите выхлопную трубу А.
1. ПРОКЛАДКА. Замените
2. ВЫХЛОПНАЯ ТРУБА А
3. 10x1,25 мм, 32 Nm (3,4 кгс/м). Замените
4. ПРОКЛАДКА. Замените
5. 8х1,25 мм, 16 Nm (1,6 кгс/м). Замените
6. 10x1,25 мм, 54 Nm (5,5 кгс/м). Замените

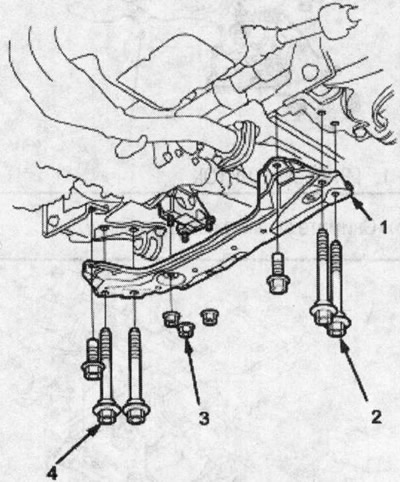

7. Установите заднюю несущую балку.
1. ЗАДНЯЯ НЕСУЩАЯ БАЛКА
2. 12х1,25 мм, 64 Nm (6,5 кгс/м)
3. 10х1,25 мм, 38 Nm (3,9 кгс/м),
4. 12х1,25 мм, 64 Nm (6,5 кгс/м)

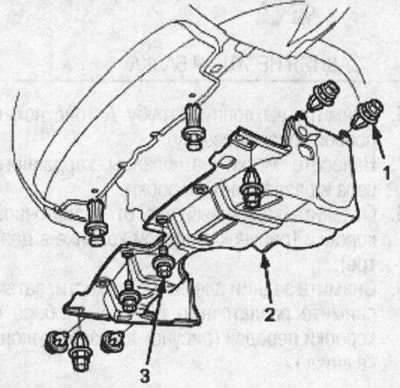

8. Установите грязевой щиток.
1. ЗАЖИМ
2. ГРЯЗЕВОЙ ЩИТОК
3. 6х1,0 мм, 12Nm(1,2 кгс/м)
9. Заправьте коробку передач трансмиссионной жидкостью (см. выше).
10. Запустите двигатель и прогрейте его до нормальной рабочей температуры (включится вентилятор радиатора). Заглушите двигатель и проверьте уровень жидкости.
