Оглавление: Проверка ⇊ Регулировка ⇊
Проверка

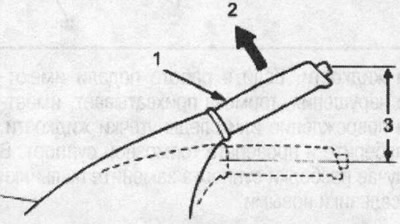

1. Затяните рычаг стояночного тормоза с усилием 196 N (20 кгс) и полностью включите стояночный тормоз. Ход рычага стояночного тормоза должен составлять заданное количество щелчков.
Количество щелчков до включения стояночного тормоза: 7-10.
1. РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА
2. Затяните с усилием 196 N (20 кгс)
3. КОЛИЧЕСТВО ЩЕЛЧКОВ ДО ВКЛЮЧЕНИЯ СТОЯНОЧНОГО ТОРМОЗА
2. Если количество щелчков отличается от указанного, отрегулируйте стояночный тормоз.
Регулировка
Примечание: После ремонта тормозных колодок задних колес и перед регулировкой стояночного тормоза, ослабьте регулировочную гайку стояночного тормоза, запустите двигатель и несколько раз нажмите на педаль тормоза для включения в работу саморегулирующегося тормоза.
1. Поднимите автомобиль задними колесами и надежно закрепите его на станинах безопасности. Перед поднятием задней части автомобиля домкратом подложите колодки под передние колеса.
2. Снимите заднюю консоль.
3. Вытяните рычаг стояночного тормоза на один щелчок.
4. Затягивайте регулировочную гайку, пока стояночный тормоз не будет слегка прихватывать при вращении задних колес.

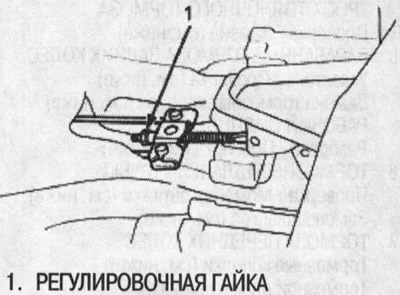

1. РЕГУЛИРОВОЧНАЯ ГАЙКА
5. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночный тормоз не прихватывает при вращении задних колес. При необходимости проведите повторную регулировку.
6. Убедитесь, что стояночный тормоз полностью включен при полном затягивании рычага стояночного тормоза.
7. Установите на место заднюю консоль.
