Оглавление: Снятие ⇊ Установка ⇊
Снятие
Внимание: не допускайте попадания рабочей жидкости на окрашенные поверхности. При попадании рабочей жидкости на окрашенную поверхность, смойте ее немедленно.
1. Откачайте тормозную жидкость из бачка сцепления.

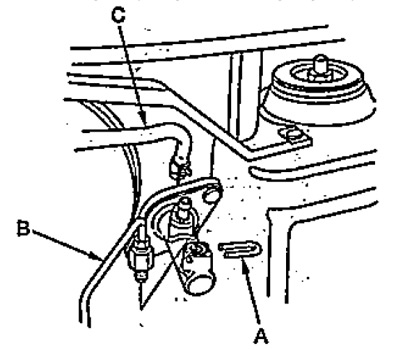

2. Снимите фиксатор (А). Отсоедините трубку (В).
Примечание: после отсоединения трубки установите на нее заглушку.
3. Отсоедините шланг (С) от главного цилиндра сцепления.
Примечание: после отсоединения шланга установите на него заглушку.

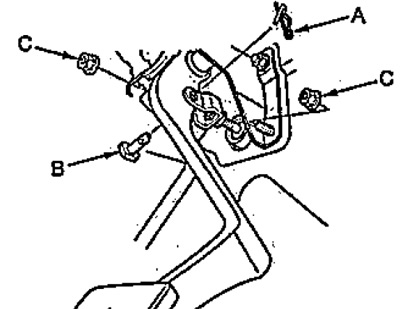

4. Снимите шплинт (А) и извлеките ось вилки (В). Отверните гайки (С).
5. Снимите главный цилиндр сцепления.

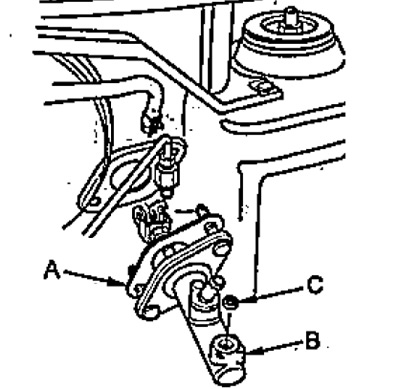

6. Снимите кольцевое уплотнение (В) и прокладку (С) с главного цилиндра сцепления.
Установка

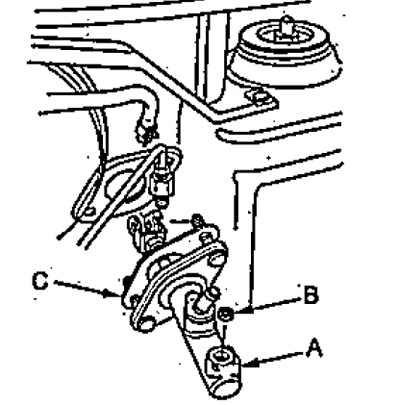

1. Установите кольцевое уплотнение (С) и прокладку (А) на главный цилиндр сцепления (В). Установите главный цилиндр сцепления.

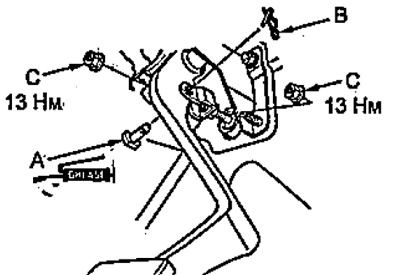

2. Установите ось вилки (А) и зафиксируйте его шплинтом (В).
3. Заверните гайки (С) крепления главного цилиндра сцепления.
- Момент затяжки — 13 Нм

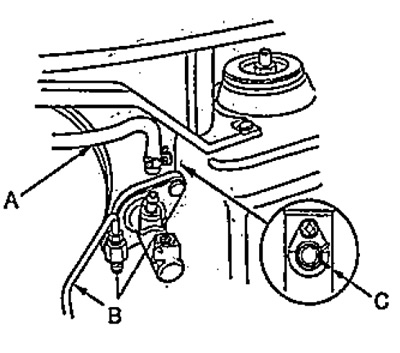

4. Подсоедините шланг (А) и трубку (В) к главному цилиндру сцепления. Убедитесь, что хомут установлен, как показано на рисунке.

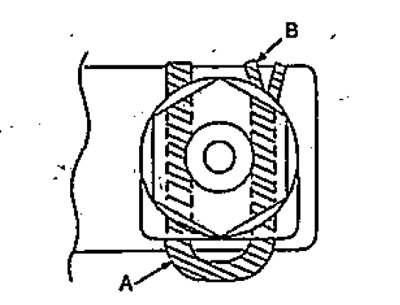

5. Для предотвращения выскакивания фиксатора (А) при помощи шлицевой отвертки загните конец (В) фиксатора, как показано на рисунке.
6. Залейте тормозную жидкость в бачок.
7. Прокачайте гидропривод сцепления (см. раздел "Прокачка гидропривода выключения сцепления").
8. Проверьте уровень рабочей жидкости в бачке.
