Поклопац поводца преклопног склопа

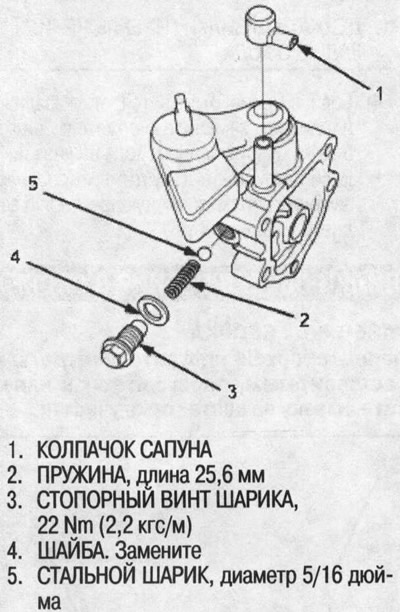

1. Одврните поклопац одзрачног вентила и завртањ за постављање куглице, уклоните подлошку, опругу и челичну куглицу.

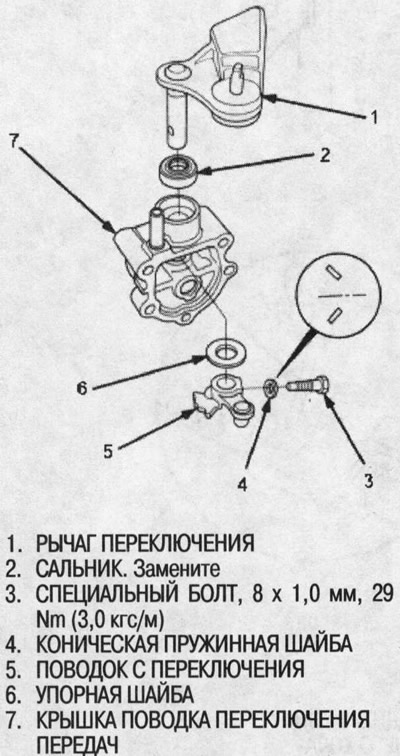

2. Одврните специјални вијак и уклоните коничне опружне подлошке.
3. Уклоните ручицу мењача, возач Ц и потисну подлошку са поклопца драјвера шипке мењача.

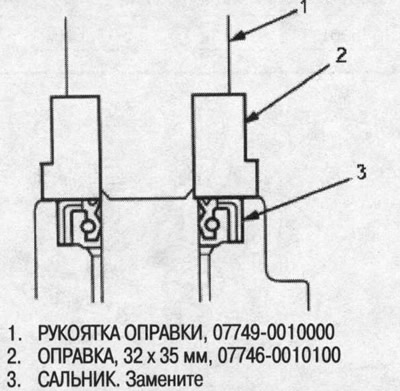

4. Уклоните жлезду.
Напомена: Приликом уградње окрените потисну подлошку са површином од легуре према поклопцу ручице мењача.
5. Инсталација се врши обрнутим редоследом од уклањања.
Осовина поводца мењача склопа

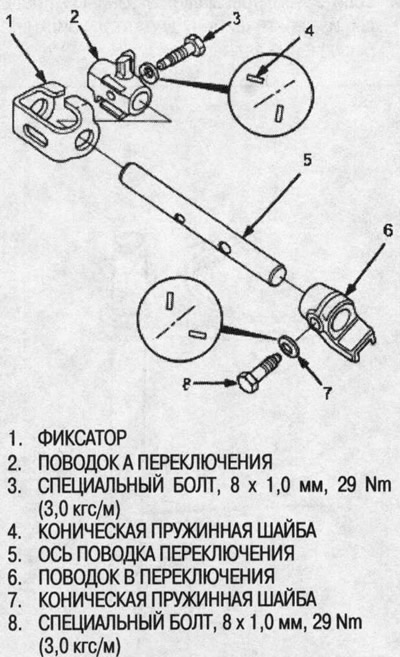

1. Одврните специјалне завртње и уклоните коничне опружне подлошке.
2. Уклоните држач, мјењаче А и Б са осовине.
3. Инсталација се врши обрнутим редоследом од уклањања.
Провера дозволе

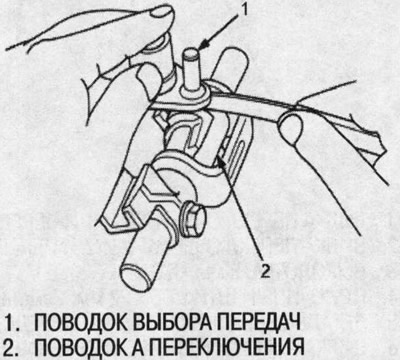

1. Измерите разлику између лидера А пребацивања и лидера избора трансфера.
- Стандард (Нова): 0,05-0,25 мм
- Ограничење: 0,5 мм

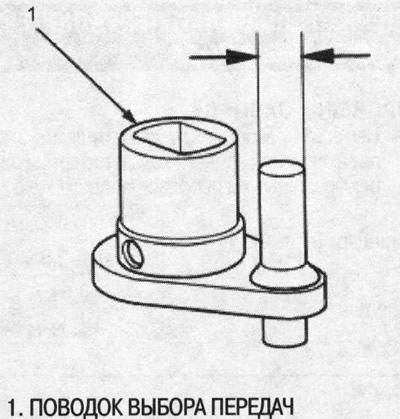

2. Ако зазори прелазе наведене границе, измерите пречник клина мењача.
- Стандард: 7,9-8,0 мм
Ако је пречник осовинице мењача мањи од граничне вредности, замените клин новим.
Ако је пречник клинова у оквиру спецификације, замените мењач А новим.

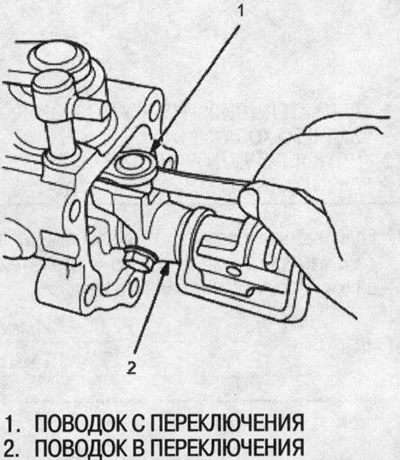

3. Измерите зазор између поводца Ин и поводца од промене брзине.
- Стандард (Нова): 0,05-0,25 мм
- Ограничење: 0,5 мм

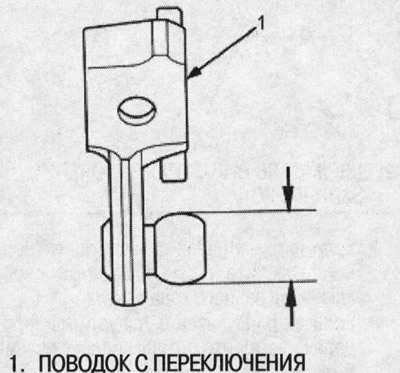

4. Ако празнине прелазе наведену границу, измерите пречник клина Ц мењача.
- Стандард: 12,9-13,0 мм
Ако је пречник ручице мењача Ц мањи од граничне вредности, замените ручицу Ц новом.
Ако је пречник мјењача Ц унутар спецификације, замијените мјењач Б новим.
