Садржај: Демонтажа ⇊ Скупштина ⇊
Раставите и поново саставите кочиону чељуст према монтажном цртежу "Кључ кочнице".
Напомена: Приликом уградње користите само нову заптивку пртљажника и клипа, као и заптивке.
Кочиона чељуст.
1 - заптивни прстен клипа,
2 - клип,
3 - пртљажник,
4 - водилица,
5 - носач чељусти,
6 - уметак причврсне плоче,
7 - пртљажник,
8 - водилица,
9 - спољна заптивка,
10 - кочиона плочица,
11 - унутрашња заптивка,
12 - кочиона чељуст,
13 - вентил за одзрачивање,
14 - опруга кочионе плочице.
Демонтажа

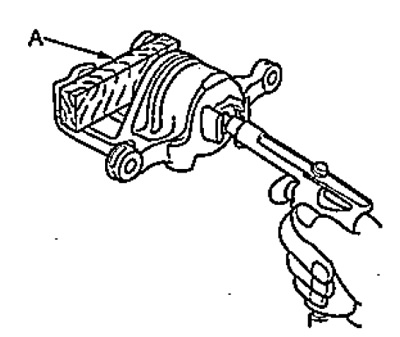

1. Поставите дрвену плочу на унутрашњу страну чељусти. Да бисте истиснули клип, доведите компримовани ваздух кроз улаз цилиндра.
Пажња: да клип не би неочекивано искочио из цилиндра, пажљиво нанесите компримовани ваздух на цилиндар.

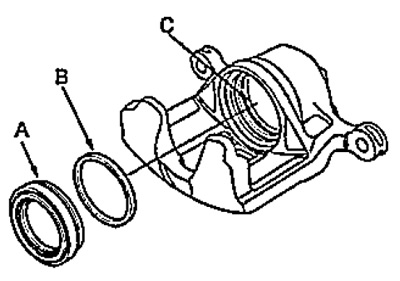

2. Уклоните пртљажник (А) и заптивку (Б) са кочионог цилиндра.
Опрез: Немојте оштетити унутрашњу површину (Ц) кочионог цилиндра.
Скупштина

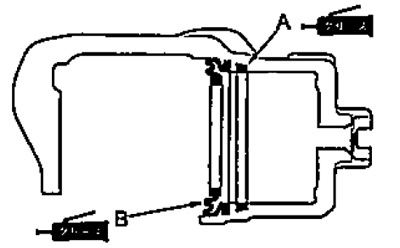

1. Нанесите специјално силиконско мазиво за кочнице на нови заптивни прстен (А) и уградите заптивни прстен у жлеб цилиндра чељусти као што је приказано на слици.
2. Нанесите специјално мазиво погодно за гуму на нови пртљажник (Б) и инсталирајте га у цилиндар чељусти као што је приказано на слици.

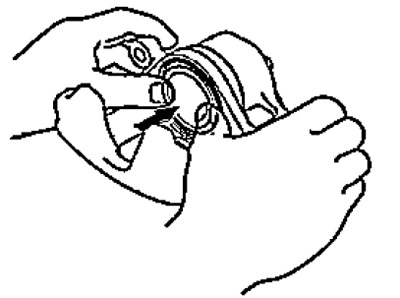

3. Подмажите унутрашњу површину кочионог цилиндра кочионом течношћу и поставите клип.
Напомена: Пртљажник мора да стане у жлеб клипа.
