Кочиона чељуст.
1 - ручица ручне кочнице,
2 - пртљажник осовине полуге,
3 - оса погонске полуге ручне кочнице,
4 - вентил за одзрачивање,
5 - чељуст,
6 - пин,
7 - прстенасти заптивач,
8 - чаура,
9 - вијак за подешавање,
10 - лежај,
11 - одстојник,
12 - опруга регулатора,
13 - опружно седиште,
14 - потпорни прстен,
15 - чизма,
16 - клип,
17 - клипна манжетна,
18 - носач чељусти,
19 - уметак причврсне плоче,
20 - капа,
21 - опруга кочионе плочице,
22 - водилица "Б",
23 - водилица "А",
24 - чизма,
25 - спољна заптивка,
26 - кочиона плочица,
27 - унутрашња заптивка,
28 - орах,
29 - повратна опруга,
30 - заграда,
31 - опружна подлошка.
Напомена: Раставите и поново саставите кочиону чељуст користећи цртеж склопа кочионе чељусти као водич.

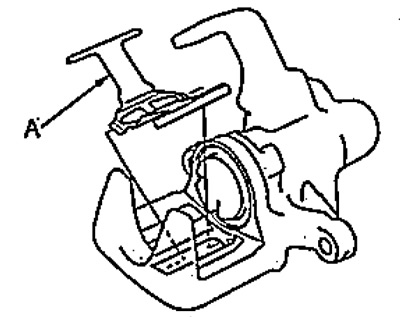

1. Уклоните опругу (А).

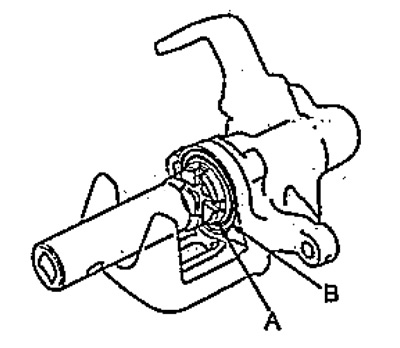

2. Помоћу специјалног алата окрените клип улево и уклоните клип (Б) и пртљажник (А).

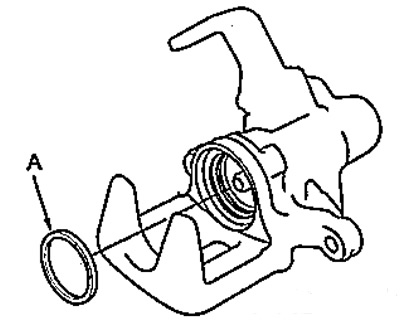

3. Скините обруч клипа (А).

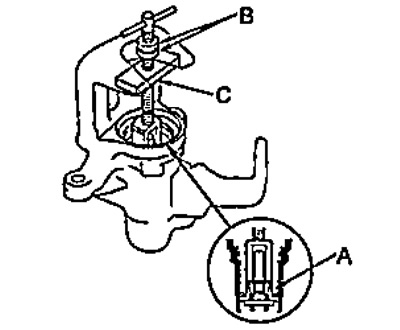

4. Уградите специјални алат (А) у цилиндар чељусти као што је приказано на слици.
5. Поставите плочу тако да плоча (Ц) специјалног алата лежи на чељусти, а затим затегните матице (Б).

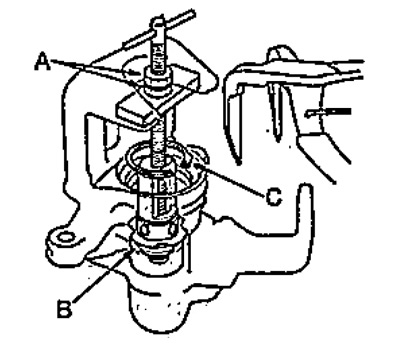

6. Окрените матицу специјалног алата (Ф) за 0,25 до 0,5 обртаја удесно да притиснете опругу за подешавање (Б).
7. Помоћу специјалног алата уклоните причврсни прстен (Ц).
8. Док држите доњу матицу алата, затегните горњу матицу да бисте осигурали положај.

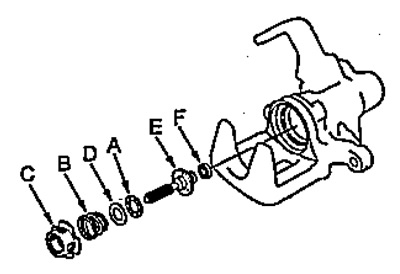

9. Уклоните специјални алат, седиште опруге (Ц), опругу за подешавање (Б), одстојник (Д), лежај (А), вијак за подешавање (Е) и поклопац (Ф).

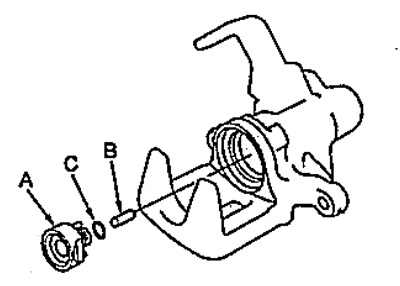

10. Уклоните чахуру (А), клин (Б) и О-прстен (Ц).
11. Уклоните повратну опругу (А) и склоп полуге ручне кочнице/осовина полуге (Б).

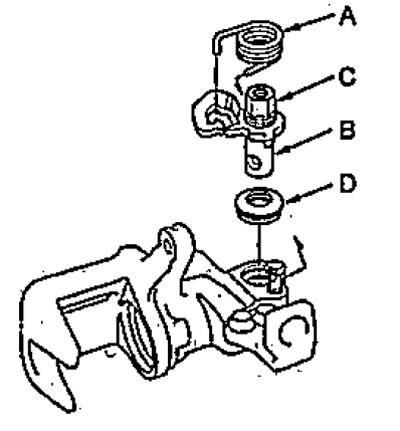

Напомена: Не уклањајте матицу (Ц) без уклањања ручице ручне кочнице са чељусти. Скините полугу, стегните је у шкрипац и затим уклоните матицу.
12. Скините пртљажник (Д) са осовине ручице ручне кочнице.
Напомена:
- Инсталација се врши обрнутим редоследом од уклањања.
Приликом инсталирања:

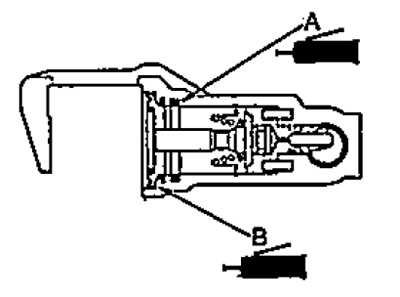

- нанесите специјално мазиво за кочнице на заптивни прстен (А) и пртљажник (Б);

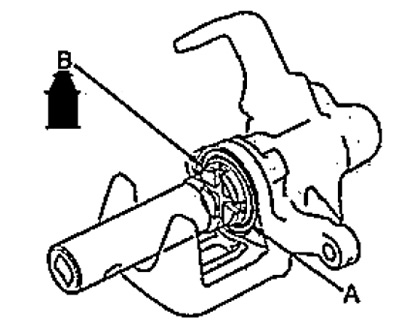

- нанесите кочиону течност на клип.
 |
 |
