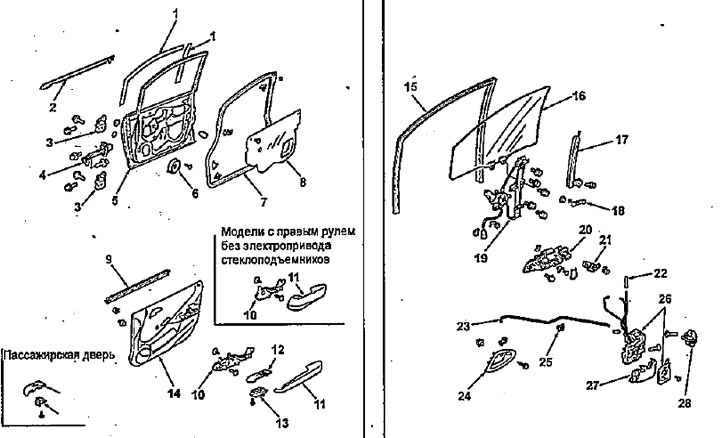

Demontarea și montarea ușii din față.
1 - panou de finisare sticla usa,
2 - turnare uși,
3 - balama usi,
4 - limitator de deschidere a ușii,
5 - usa din fata,
6 - difuzor,
7 - garnitura ușii,
8 - capac tehnologic pentru orificii,
9 - garnitură de sticlă inferioară a ușii,
10 - suport pentru cotieră,
11 - cotieră,
12 - finisarea panoului de control al geamurilor electrice,
13 - panou de control al geamurilor electrice,
14 - panou de finisare al ușii,
15 - garnitură de sticlă a ușii superioare,
16 - sticla usa,
17 - ghidaj sticla usii,
18 - butonul de control al geamurilor electrice (Modele RHD fără geamuri electrice),
19 - mecanism de geam electric,
20 - mâner exterior al ușii,
21 - cilindru de blocare,
22 - zăvor,
23 - tija de deschidere a ușii interioare,
24 - interior, mâner ușii,
25 - suport,
26 - încuietoare ușii,
27 - acţionarea electrică a încuietorului uşii (cu excepția modelelor cu volan pe dreapta fără acționare electrică a încuietorului ușii),
28 - suport de blocare a ușii.
Notă: Asamblarea se efectuează în ordinea inversă a dezasamblarii, ținând cont de următoarele:

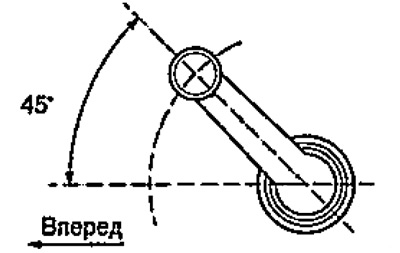

(Modele cu volan pe dreapta fără geamuri electrice) Instalați butonul de comandă a geamului electric așa cum se arată în ilustrație.
Panoul ornamentului ușii
1. Coborâți complet geamul.
2. (Modele cu volan pe dreapta fără geamuri electrice) Deconectați tija (ÎN) din buclă (CU) și scoateți mânerul (A) controlul ridicării geamului.

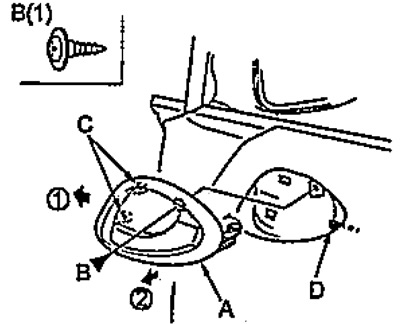

3. Scoateți mânerul interior al ușii.
a) Slăbiți șurubul (ÎN).

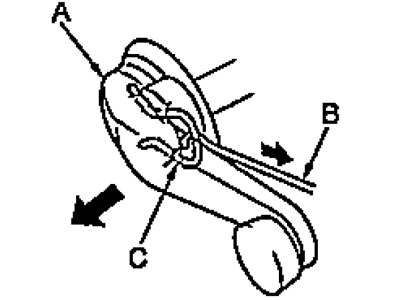

b) Trageți mânerul interior (A) spre tine și deconectați clemele (CU).
V) Deconectați legătura interioară (D) deschizând ușa din mâner.

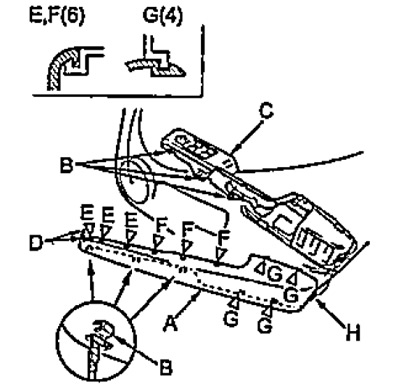

4. Scoateți cotiera.
A) Deconectați clemele folosind o șurubelniță (ÎN).
Notă: Înfășurați șurubelnița cu bandă de protecție înainte de utilizare.
b) Deconectați clemele (D și E) de la panoul de control al geamului electric (CU).
V) Deconectați clemele (F și G).
G) Detașați clema (H), trageți de cotiera (A) spre tine și scoate-l.

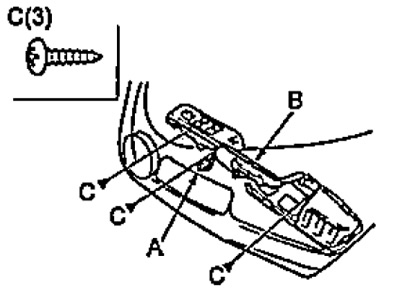

5. Scoateți suportul cotierei.
A) Deconectați conectorul (A).
b) Slăbiți șuruburile (CU) și scoateți suportul cotierei (ÎN).

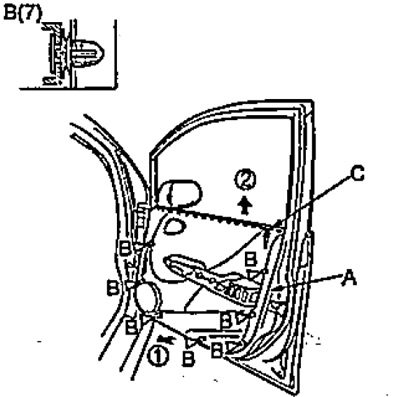

6. Scoateți panoul de finisare al unei uși.
A) Desprindeți clemele (ÎN).
b) Scoateți tracțiunea (CU) încuietoarea ușii printr-un orificiu din panoul ornamental (A) ușile.
V) Trageți panoul ornamental în direcțiile prezentate în ilustrație și scoateți-l cu grijă.
Mâner exterior al ușii
1. Ridicați paharul până la capăt.
2. Scoateți panoul de finisare al unei uși.

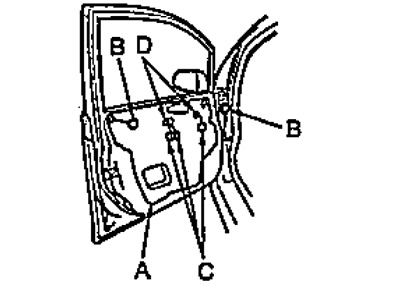

3. Scoateţi capacul portului de service.
A) Scoateți dopurile (ÎN).
b) Scoateți cablajele (CU) prin orificiile din capacul orificiului tehnologic (A) și scoateți capacul.

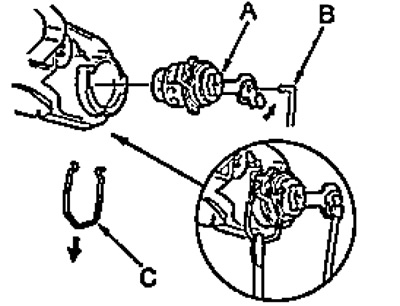

4. Detașați elementul de reținere (CU), apoi scoateți cilindrul de blocare (A). Deconectați tija (ÎN) din cilindrul de blocare.

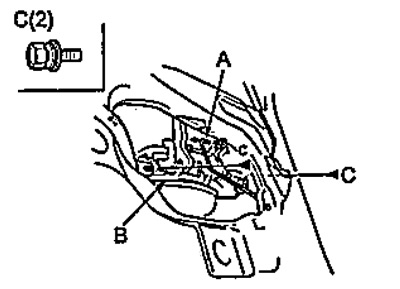

5. Deconectați tija (A) din mânerul exterior (ÎN) și deșurubați șuruburile (CU).
- Cuplu de strângere - 9,8 Nm

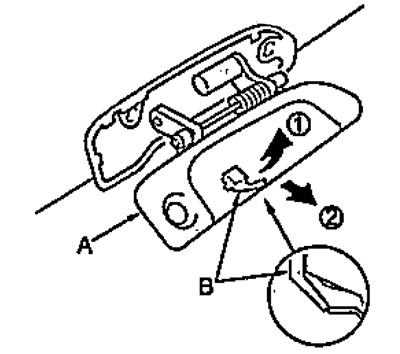

6. Detașați clema (ÎN), apoi scoateți mânerul exterior (A) în ordinea prezentată în figură.
Încuietoare
1. Ridicați paharul până la capăt.
2. Scoateți panoul ornamental al ușii din față și capacul portului de service.
3. Îndoiți garnitura de sticlă superioară a ușii așa cum se arată în figură, deșurubați șurubul (ÎN) și scoateți ghidajul (A), usi de sticla.
- Cuplu de strângere - 8 Nm

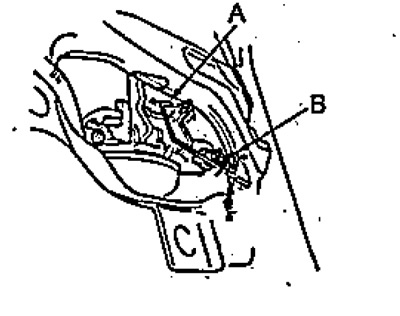

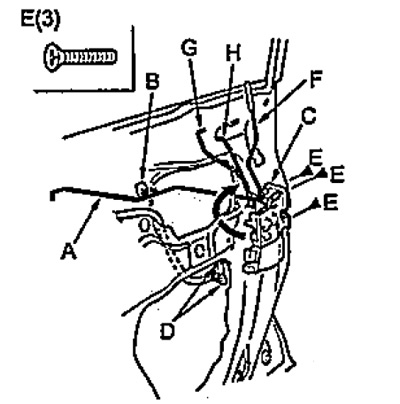

4. Deconectați tijele (A și B) din cilindrul de blocare.
5. Deconectați legătura interioară (A) deschizând ușa din suport (ÎN).
6. Deconectați conectorii (D) actuator de blocare a ușii.
7. Slăbiți șuruburile (E) și trageți cu grijă încuietoarea ușii prin orificiul de serviciu.
- Cuplu de strângere - 5 Nm
Mecanism geam electric
1. Scoateți panoul ornamentului ușii și capacul portului de service.

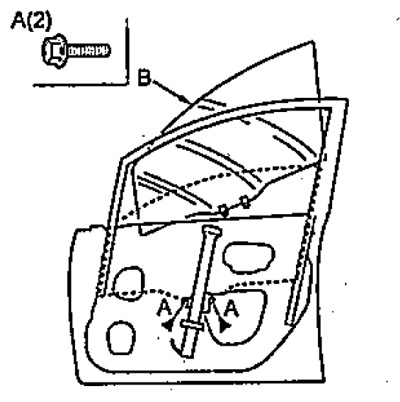

2. Ridicați paharul (ÎN) ușile astfel încât șuruburile să fie vizibile (A) elemente de fixare pentru sticlă. Întoarceți șuruburile. Scoateți cu grijă paharul.
- Cuplu de strângere - 9,8 Nm
3. Deconectați conectorul (A) și de reținere (ÎN).

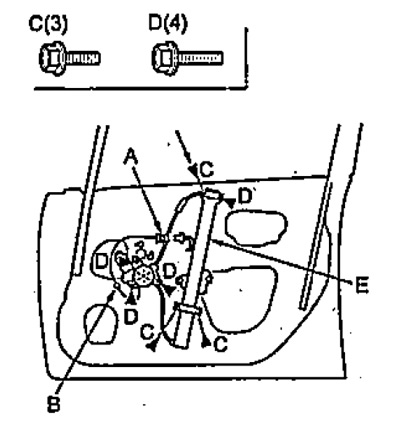

4. Scoateți șuruburile (CU) și slăbiți șuruburile (DESPRE). Apoi scoateți mecanismul geamului electric (E) prin gaura tehnologică.
- Cuplu de strângere - 8 Nm

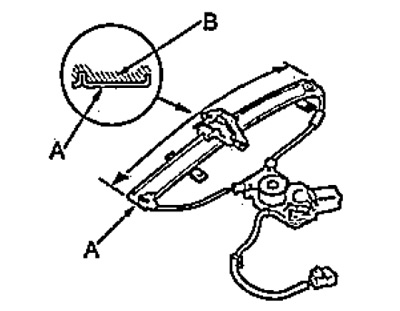

5. Aplicați lubrifiant (ÎN) pe mecanismul geamului electric (A), așa cum se arată în imagine.
Turnare sticla usa

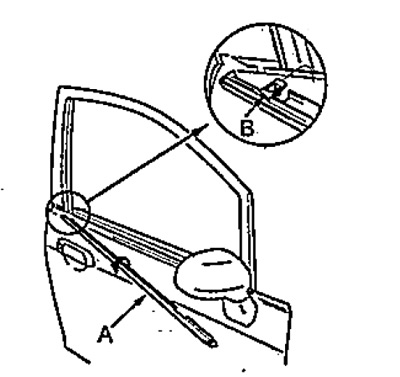

1. Detașați zăvorul (ÎN) și desprindeți parțial mulajul (A) de la uşă în ordinea prezentată în figură.
2. Detașați clema (ÎN) și scoateți mulajul (A) sticla usii.
Garnitura usii
1. Scoateți șurubul (A).
- Cuplu de strângere - 29 Nm
2. Detașați clemele (B, C și D) și apoi scoateți sigiliul (E) ușile.
