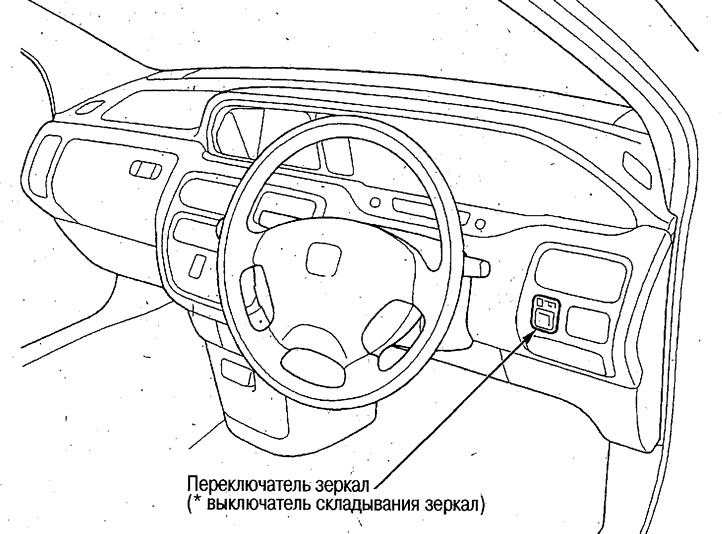

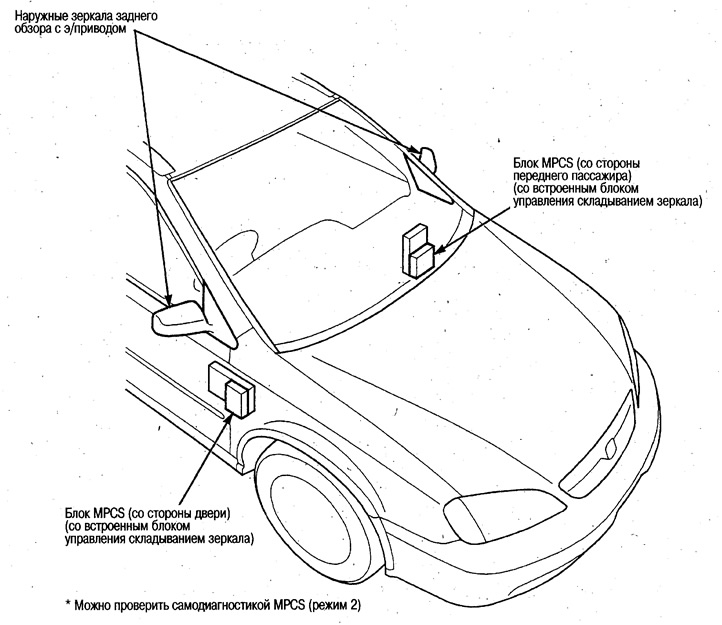

Расположение компонентов

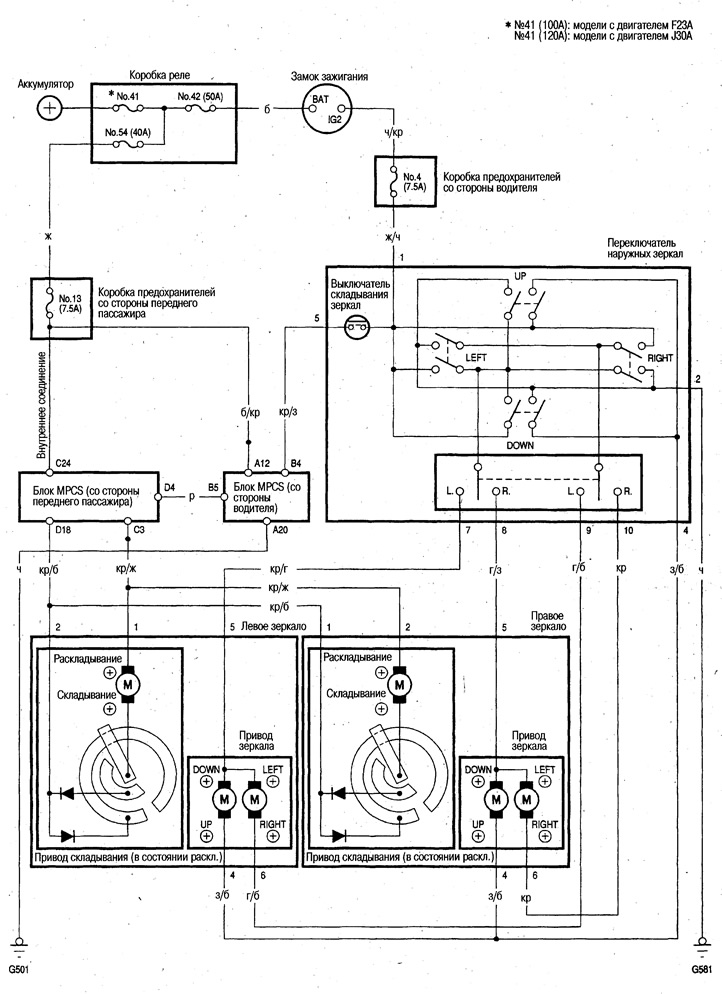

Электросхема
Проверка
Перед проверкой убедитесь в исправности и надежности соединения предохранителя №4 (7,5А) коробки предохранителей со стороны водителя.
1. Снимите дефлектор со стороны водителя (смотрите главу Кузов).

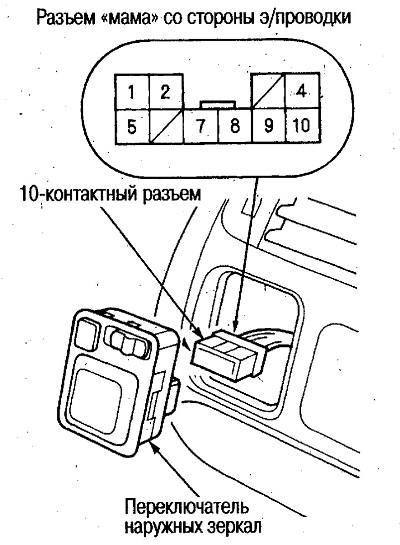

2. Отсоедините 10-контактный разъем от переключателя стекпоподъемников.
Когда не работают приводы левого и правого зеркал
3. Поверните ключ зажигания в положение ON (II) и проверьте напряжение между контактом №1 и «массой».
Если напряжение отсутствует, выполните следующую проверку: Проверьте на обрыв желто-черный провод и надежность соединения контактов.
Если имеется напряжение аккумулятора, приступите к следующей проверке.
4. Проверьте проводимость между контактом №2 и «массой».
Если проводимость отсутствует, выполните следующую проверку: Проверьте на обрыв черный провод и надежность соединения контактов. Качество «массы» (G581).
Если имеется проводимость, замените переключатель.
Когда не работает привод левого зеркала
5. Замкните между собой контакты №1 и №7 и контакт №4 (или №9) на «массу»). Поверните ключ зажигания в положение ON (II) и проверьте, поворачивается ли левое зеркало вниз (или налево).
Если зеркало не поворачивается вниз (или налево), проверьте зелено-белый (или голубо-белый) провод на обрыв и надежность соединения контактов. Если все в порядке, проверьте привод левого зеркала.
Если зеркало не поворачивается вниз и налево, проверьте красно-голубой провод на обрыв и надежность соединения контактов.
Если зеркало одновременно поворачивается вниз и налево, проверьте переключатель зеркал.
Когда не работает привод правого зеркала
6. Замкните между собой контакты №1 и №8 и контакт №4 (или №10) на «массу»). Поверните ключ зажигания в положение ON (II) и проверьте, поворачивается ли правое зеркало вниз (или налево).
Если зеркало не поворачивается вниз (или налево), проверьте зелено-белый (или красный) провод на обрыв и надежность соединения контактов. Если все в порядке, проверьте привод правого зеркала.
Если зеркало не поворачивается вниз и налево, проверьте голубозеленый провод на обрыв и надежность соединения контактов.
Если зеркало одновременно поворачивается вниз и налево, проверьте переключатель зеркал.
Когда не работают приводы складывания зеркал
7. Поверните ключ зажигания в положение ON (II). Замкните и разомкните контакты №1 и №5 и проверьте, складываются и разворачиваются ли левое и правое зеркала.
Если зеркала не складываются и не разворачиваются, проверьте входные сигналы блока MPCS со стороны переднего пассажира.
Если зеркала складываются и разворачиваются, замените переключатель.
Проверка переключателя
1. Снимите переключатель зеркал.
2. Проверьте проводимость между различными контактами в каждом положении переключателя и убедитесь, что проводимость имеется только между контактами, соединенными линиями в таблице.

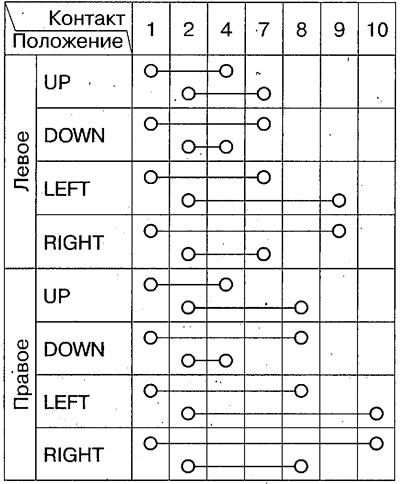

Переключатель наружных зеркал

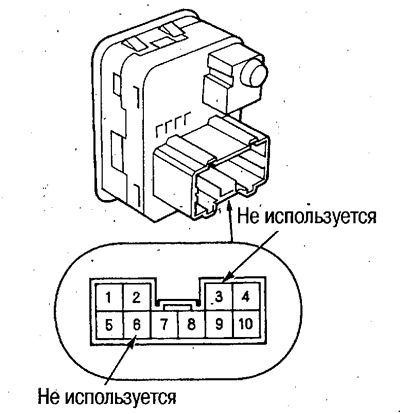

Выключатель складывания зеркал
 |
 |
Проверка привода
1. Снимите отделку зеркала и отделку двери (смотрите главу Кузов).

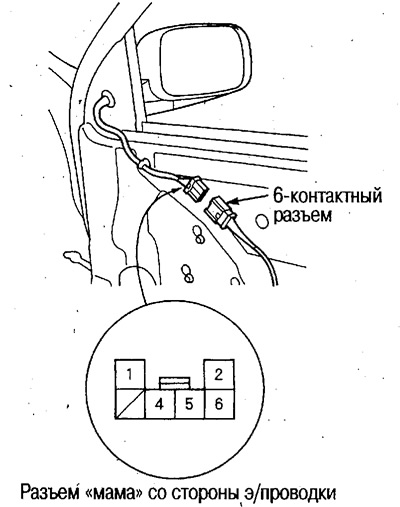

2. Отсоедините 6-контактный разъем от зеркала.
3. Проверьте плавность работы зеркала после подачи напряжения от аккумулятора на указанные ниже контакты.

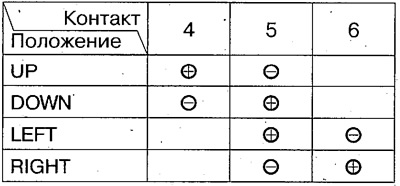

Привод зеркала

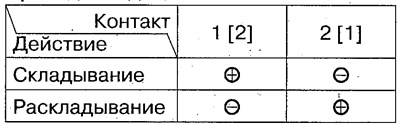

Привод складывания
[ ]: левое зеркало
Замена привода зеркала
Снятие
1. Снимите зеркало в сборе (смотрите главу Кузов).

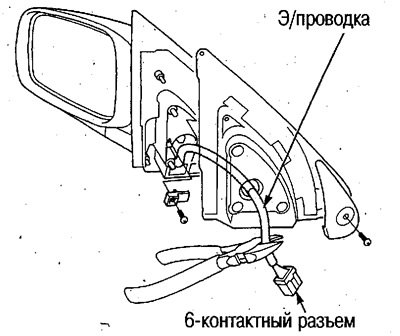

2. Отсоедините 6-контактный разъем э/проводки зеркала и перережьте э/проводку кусачками.

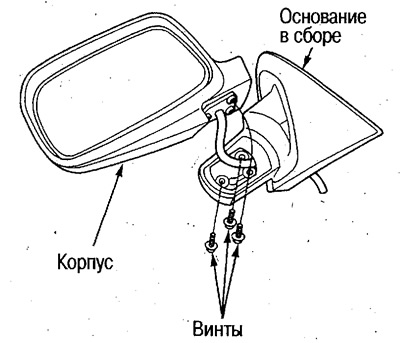

3. Открутите 3 винта и отделите основание зеркала от корпуса.

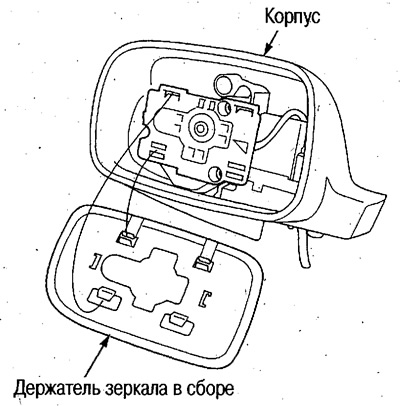

4. Снимите держатель зеркала с корпуса.
Внимание. Чтобы не повредить зеркало и корпус, используйте ткань.

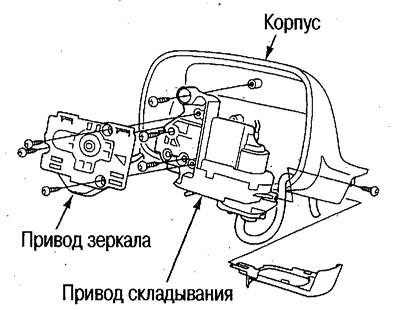

5. Открутите все винты и снимите привод с корпуса.
Установка
6. Установите привод в сборе на корпус.
Не деформируйте контакты во время пропускания э/проводки через отверстие. Если контакты обернуть вместе виниловой лентой, облегчится работа.
Используйте новые винты, не перетяните их.
7. Установите держатель зеркала в сборе на привод.
Внимание.
- Чтобы не разбилось зеркало, во время установки придерживайте его ладонью.
- Убедитесь, что зеркало установилось правильно.

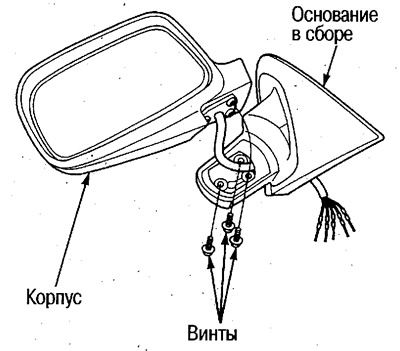

8. Пропустите э/проводку через отверстие в основании и установите корпус на основание.

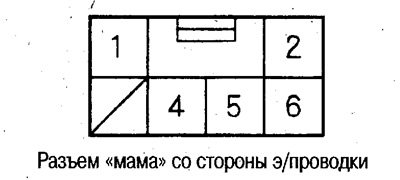

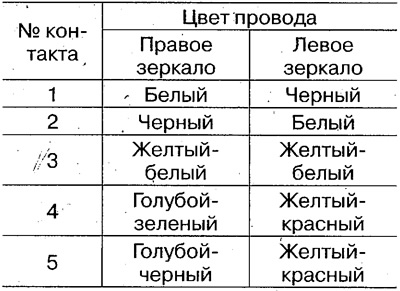

9. Вставьте контакты э/проводки в новый разъем, глядя на расположение проводов срезанного разъема.
 |
 |
10. После установки зеркала проверьте работу зеркала и отсутствие посторонних звуков, несколько раз управляя переключателями.
