Устройство электромагнитного клапана

0

Электромагнитный клапан (рис. 5) выполнен неразборным. Клапан герметичен, что препятствует попаданию влаги в его внутреннюю полость. При подаче напряжения на катушку 7 электромагнита якорь 5 притягивается к упору 11, а запорное кольцо 7 перекрывает доступ топлива по каналу системы холостого хода карбюратора. При отключении от источника питания якорь возвращается в исходное состояние под действием пружины 3.

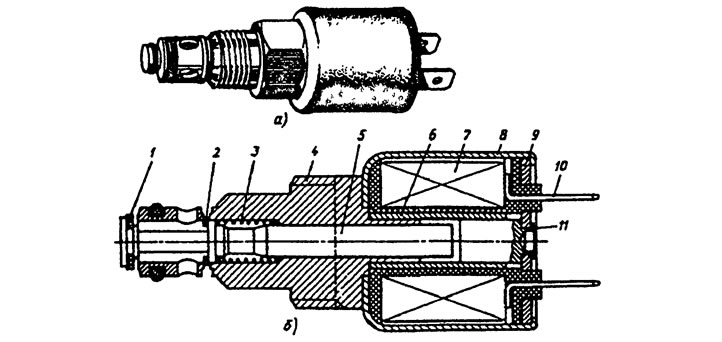

Рис. 5. Электромагнитный клапан: а - внешний вид; б - устройство; 1 - запорное кольцо; 2 - стопорное кольцо; 3 - пружина; 4 - корпус; 5 - якорь; 6 - втулка; 7 - катушка электромагнита; 8 - кожух; 9 - крышка; 10 - штекер; 11 - упор

Эта информация была проверена: Михаил Евгеньевич Копасов
