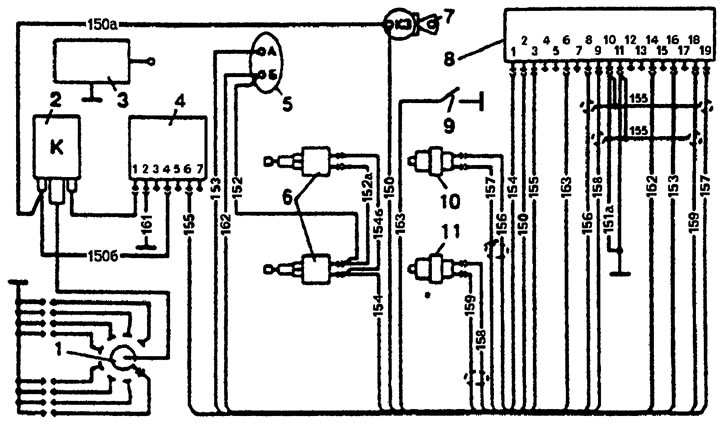

Рис. 3. Схема соединений микропроцессорной системы управления зажиганием и ЭПХХ: 1 - распределитель; 2 - катушка зажигания; 3 - резервное устройство (вибратор); 4 - коммутатор; 5 - указатель температуры охлаждающей жидкости; 6 - электромагнитные клапаны ЭПХХ; 7 - выключатель зажигания; 8 - контроллер; 9 - датчик положения дроссельной заслонки; 10 - датчик начала отсчета; 11 - датчик угловых импульсов
При частоте вращения коленчатого вала двигателя более 1100 мин-1 температуре охлаждающей жидкости более 60°C, полностью прикрытой дроссельной заслонке (педаль управления дроссельной заслонкой отпущена) или разрежении в смесительной камере карбюратора более 74,7 кПа (560 мм рт. ст.) контроллер включает электромагнитные клапаны, которые перекрывают каналы подачи топлива в систему холостого хода карбюратора (режим торможения двигателем).
