Система управления дизелем автомобиля "Toyota" приведена на рис. 13. Система обеспечивает управление количеством подаваемого топлива, моментом начала подачи топлива, воздушной заслонкой, частотой вращения коленчатого вала на холостом ходу и свечой накаливания.

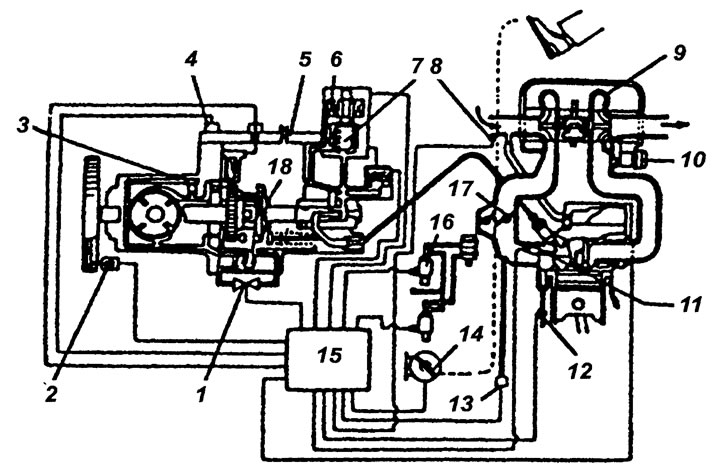

Рис. 13. Система управления дизелем автомобиля "Toyota": 1 - специальный клапан управления; 2 - датчик угла поворота коленчатого вала; 3 - жиклер для впуска топлива; 4 - корректирующий резистор; 5 - жиклер для выпуска топлива; 6 -электромагнитный перепускной клапан; 7 - электромагнитный клапан; 8 - датчик температуры поступающего в двигатель воздуха; 9 - система турбонаддува; 10, 16 - клапаны; 11 - датчик воспламенения; 12 - датчик температуры охлаждающей жидкости; 13 - датчик давления поступающего в двигатель воздуха; 14 - сигнал положения педали подачи топлива; 15 - электронный БУ; 17 - воздушные заслонки; 18 - датчик частоты вращения коленчатого вала
Управление количеством подаваемого топлива осуществляется электронным БУ на основании данных о частоте вращения коленчатого вала и положении педали подачи топлива с учетом поправок на температуру и давление воздуха на впуске, температуру жидкости и т.д.
Момент подачи топлива выбирается БУ по сигналам датчика положения педали подачи топлива, давления воздуха на впуске. Используя сигналы датчика воспламенения, установленного в камере сгорания, БУ обеспечивает совпадение зарегистрированного момента воспламенения с расчетным моментом.
Управляя воздушной заслонкой во впускном трубопроводе, можно уменьшить вибрацию двигателя на холостом ходу и устранить вибрацию при остановке двигателя. При отказах системы управления воздушная заслонка автоматически наполовину открывается, что предотвращает чрезмерно резкое увеличение частоты вращения коленчатого вала двигателя.
Получая информацию от различных датчиков, БУ обеспечивает подачу такого количества топлива, чтобы частота вращения в режиме холостого хода не отличалась от расчетной.
Сила тока свечей накаливания при пуске дизеля регулируется БУ в зависимости от температуры охлаждающей жидкости и ряда других параметров.
