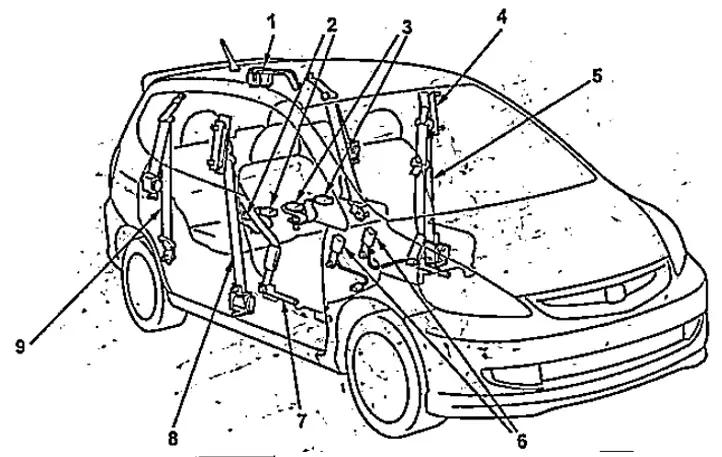

Местоположение на компонентите на системата за безопасност SRS (модели с ляв волан).
1 - заден централен предпазен колан,
2 - централно, закрепване на предпазния колан от дясната страна,
3 - централно закрепване на задния предпазен колан от лявата страна,
4 - горна закопчалка на предпазния колан на водача,
5 - предпазен колан на водача,
6 - карабинери на предните предпазни колани,
7 - обтегач на колана на предния пътник,
8 - предпазен колан на пътника,
9 - заден предпазен колан.

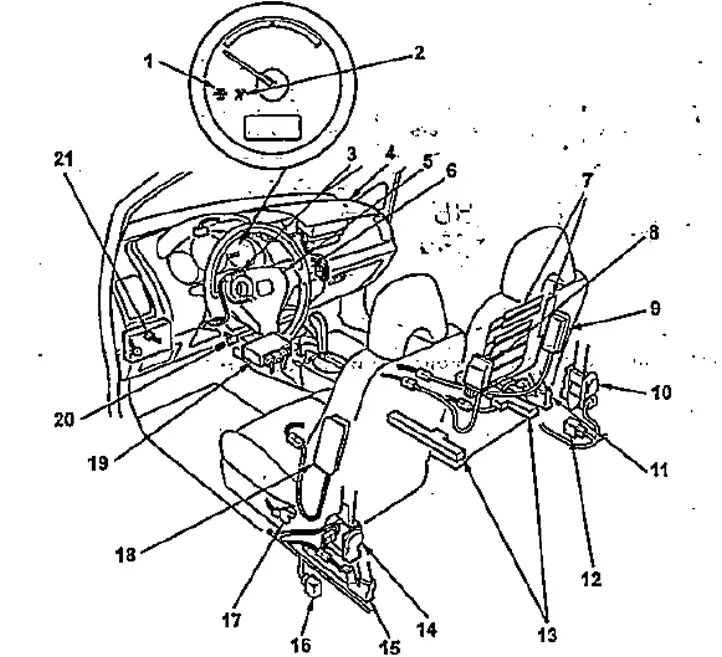

Местоположение на компонентите на системата за безопасност SRS (модели с ляв волан, продължение).
1 - индикатор за странична въздушна възглавница,
2 - SRS индикатор,
3 - спирален проводник,
4 - въздушна възглавница за предния пътник,
5 - въздушна възглавница на водача,
6 - индикатор на въздушната възглавница за пътника,
7 - сензор за наблюдение на присъствието на пътник,
8 - блок за контрол на присъствието на пътниците,
9 - странична въздушна възглавница на пътника,
10 - обтегач на предпазния колан на пътника,
11 - обтегач на надбедрената част на предпазния колан на пътника,
12 - десен SRS сензор,
13 - сензор за тегло на пътника,
14 - обтегач на предпазния колан на водача,
15 - Предпазител на колана за коленете на водача,
16 - ляв SRS сензор,
17 - сензор за положение на седалката на водача,
18 - въздушна възглавница от страната на водача,
19 - блок за управление на SRS,
20 - конектор за кабел за данни на блока за управление на SRS,
21 - сигнален конектор за изчистване на паметта на блока за управление на SRS.

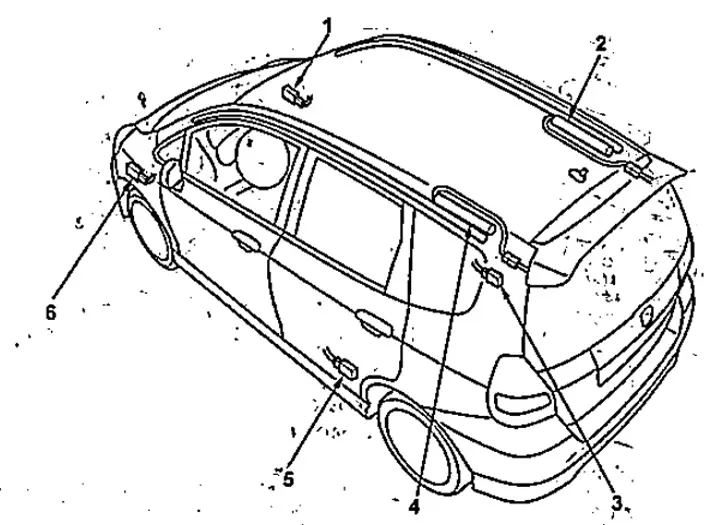

Местоположение на сензорите на системата за безопасност SRS (модели с ляв волан).
1 - десен преден SRS сензор,
2 - сензор за дясна завеса на въздушната възглавница,
3 - десен заден SRS сензор,
4 - сензор за въздушна възглавница за лява завеса,
5 - ляв заден SRS сензор,
6 - ляв преден SRS сензор.

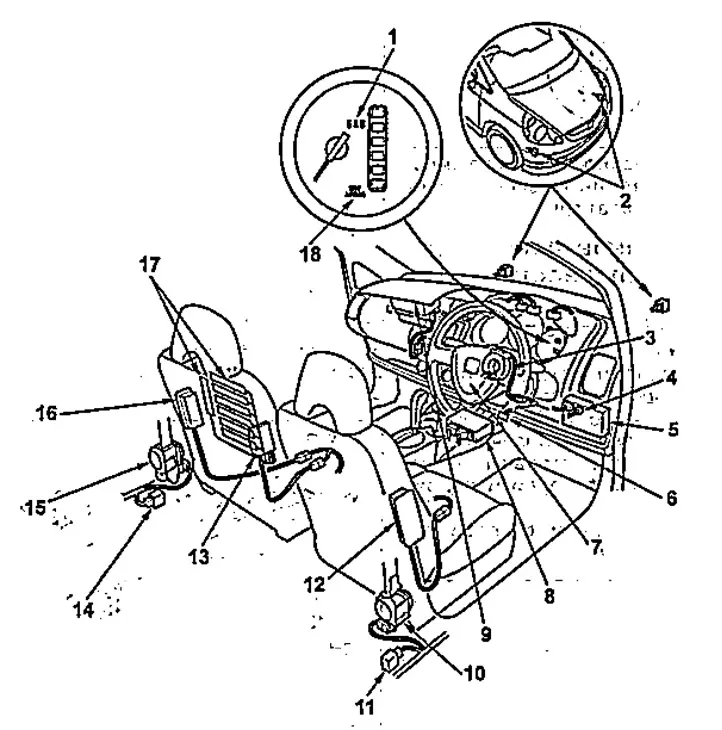

Местоположение на компонентите на системата за безопасност SRS (модели с десен волан).
1 - SRS индикатор,
2 - предни SRS сензори,
3 - спирален проводник,
4 - сигнален конектор за изчистване на паметта на блока за управление на SRS,
5 - кутия с предпазители,
6 - конектор за кабел за данни на блока за управление на SRS,
7 - въздушна възглавница на водача,
8 - блок за управление на SRS,
9 - въздушна възглавница за предния пътник,
10 - обтегач на предпазния колан на водача,
11 - десен SRS сензор,
12 - въздушна възглавница от страната на водача,
13 - блок за контрол на присъствието на пътниците,
14 - ляв SRS сензор,
15 - обтегач на предпазния колан на пътника,
16 - въздушна възглавница от страната на пътника,
17 - сензор за наблюдение на присъствието на пътник,
18 - индикатор за странични въздушни възглавници.
