Примечание: Обойма и ступица синхронизатора должны заменяться в сборе.
1. С помощью патрона для удерживания внутреннего кольца подшипника, запрессуйте кольцо на вторичный вал.

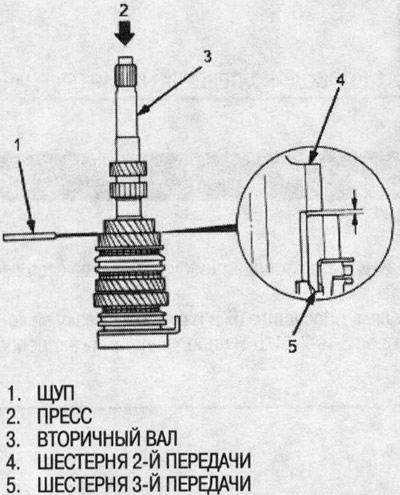

2. Измерьте зазор между шестернями 2-й и 3-й передач.
- Стандарт: 0,06-0,21 мм
- Предел: 0,3 мм
3. Если зазор больше указанного предела, измерьте толщину шестерни 3-й передачи.
- Стандарт; 34,92-34,97 мм
- Предел: 34,8 мм
Если толщина шестерни 3-й передачи меньше указанного предела, замените шестерню 3-й передачи на новую.
Если толщина шестерни 3-й передачи в пределах нормы, замените на новую ступицу синхронизатора З-й/4-й передачи.

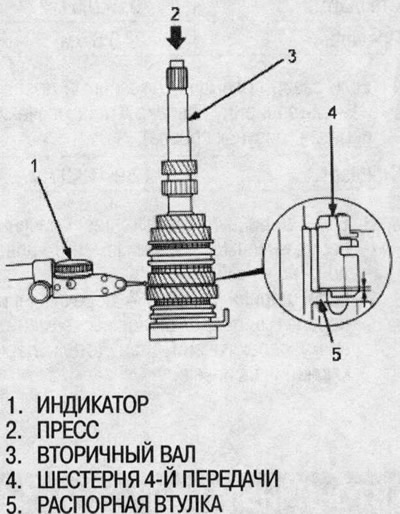

4. Измерьте зазор между шестерней 4-й передачи и распорной втулкой (верхний рисунок в центральной колонке).
- Стандарт: 0,06-0,21 мм
- Предел: 0,3 мм

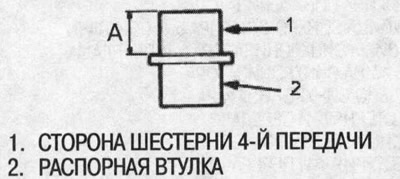

5. Если зазор больше указанного предела, измерьте расстояние (А) на распорной втулке.
- Стандарт: 26,03-26,08 мм
- Предел: 26,01 мм
6. Если расстояние (А) меньше указанного предела, замените распорную втулку новой.

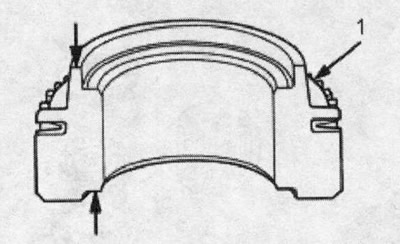

Если расстояние (А) в пределах нормы, измерьте толщину шестерни 4-й передачи.
- Стандарт: 31,42-31,47 мм
- Предел: 31,3 мм
Если толщина шестерни 4-й передачи меньше указанного предела, замените шестерню 4-й передачи на новую.
Если толщина шестерни 4-й передачи в пределах нормы, замените на новую ступицу синхронизатора З-й/4-й передачи.

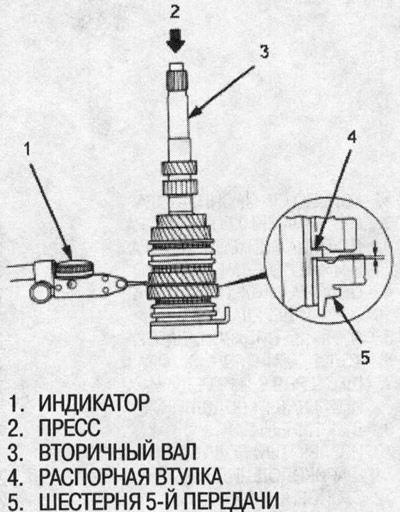

7. Измерьте зазор между распорной втулкой и шестерней 5-й передачи.
- Стандарт: 0,06-0,21 мм
- Предел: 0,3 мм

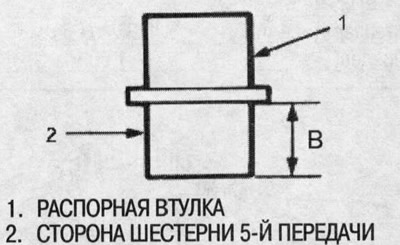

8. Если зазор больше указанного предела, измерьте расстояние (В) на распорной втулке.
- Стандарт: 26,03-26,08 мм
- Предел: 26,01 мм
9. Если расстояние (В) меньше указанного предела, замените распорную втулку новой.

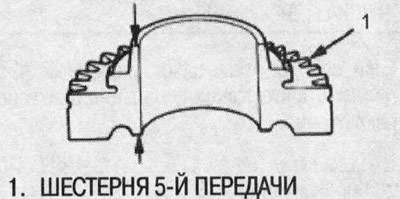

Если расстояние (В) в пределах нормы, измерьте толщину шестерни 5-й передачи.
- Стандарт: 30,92-30,97 мм
- Предел: 30,8 мм
Если толщина шестерни 5-й передачи меньше указанного предела, замените шестерню 5-й передачи на новую.
Если толщина шестерни 5-й передачи в пределах нормы, замените на новую ступицу синхронизатора 5-й передачи.
