- После снятия замените самоконтрящиеся гайки.
- Прежде чем затягивать болты или гайки резиновых опор или втулок, автомобиль необходимо опустить на землю.
- После установки рычага подвески проверьте углы установки задних колес (см. выше).

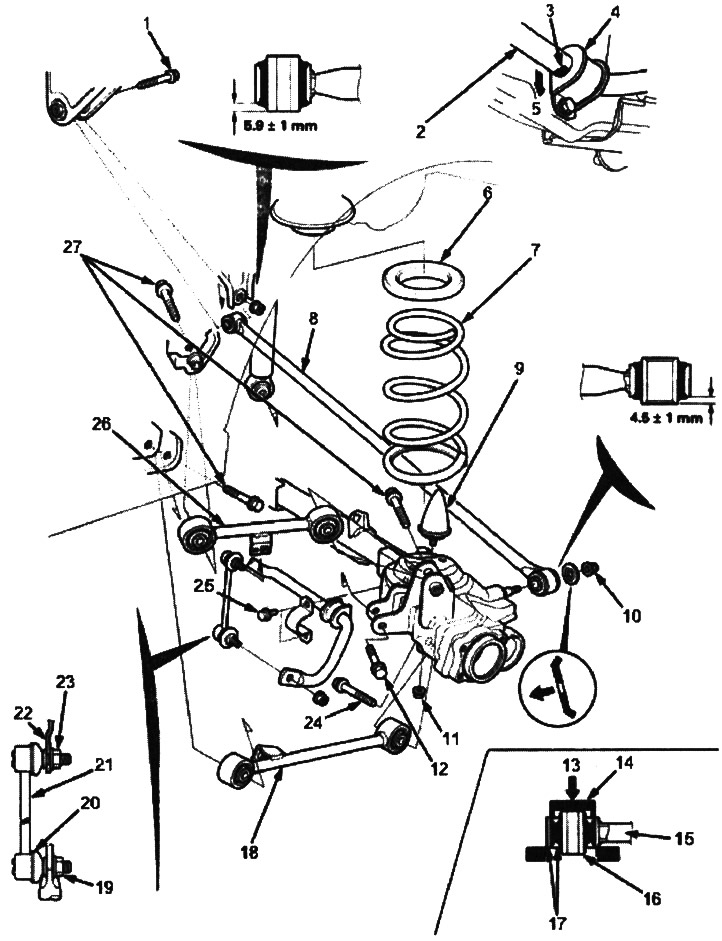

1. БОЛТ С БУРТИКОМ, 10х1,25 мм, 54 Nm (5,5 кгс/м)
2. ШТОК СТАБИЛИЗАТОРА. Совместите метку стабилизатора с торцом втулки стабилизатора.
3. НИЗ
4. ВТУЛКА СТАБИЛИЗАТОРА
5. МЕТКА
6. ВЕРХНЕЕ СЕДЛО ПРУЖИНЫ. Проверьте на износ и повреждение.
7. ПРУЖИНА. Проверьте на ослабление сжатия и повреждение.
8. ПОПЕРЕЧНАЯ РЕАКТИВНАЯ ШТАНГА (ШТАНГА PANHARD). Проверьте на искривление и повреждение.
9. ОГРАНИЧИТЕЛЬ ПРОГИБАНИЯ. Проверьте на ослабление и повреждение.
10. 12х1,25 мм, 74 Nm (7,5 кгс/м)
11. 10х1,25 мм, 39 Nm (4,0 кгс/м)
12. ГАЙКА С БУРТИКОМ, 10 х 1,25 мм, 54 Nm (5,5 кгс/м)
13. Запрессуйте
14. ОПРАВКА, 30,8х45 мм, 079476890300
15. ВЕРХНЯЯ/НИЖНЯЯ ТЯГА
16. ПЕРЕДНЯЯ/ЗАДНЯЯ ВТУЛКА. Проверьте на износ и повреждение.
17. Поверхность с высокой чистотой обработки.
18. НИЖНЯЯ ТЯГА
Проверьте на искривление и повреждение.
Проверьте втулки на износ и повреждение.
19. САМОКОНТРЯЩАЯСЯ ГАЙКА, 10х1,25 мм, 38 Nm (3,9 кгс/м). Замените. Зафиксируйте палец шарового шарнира шестигранным ключом и затяните самоконтрящуюся гайку.
20. ЧЕХОЛ. Проверьте на износ и повреждение.
21. ТЯГА СТАБИЛИЗАТОРА. Проверьте на заедание и износ.
22. КУЗОВ
23. ГАЙКА С БУРТИКОМ, 10х1,25 мм, 29 Nm (3,0 кгс/м). Перед затягиванием гайки с буртиком поставьте палец шарового шарнира посередине длины его хода, когда подвеска нагружена весом автомобиля.
24. БОЛТ С БУРТИКОМ, 12х1,25 мм, 64 Nm (6,5 кгс/м)
25. БОЛТ 8-мм, 22 Nm (2,2 кгс/м)
26. ВЕРХНЯЯ ТЯГА
Проверьте на искривление и повреждение.
Проверьте втулки на износ и повреждение.
27. БОЛТ С БУРТИКОМ, 12х1,25 мм, 64 Nm (6,5 кгс/м)
