Когда ключ зажигания поворачивается в положение II, а также при открывании двери водителя (сигнал приветствия) включается подсветка приборной панели.
Спидометр
Отображает скорость движения автомобиля
Тахометр
Отображает частоту оборотов двигателя.
Внимание. Т.к. высокие обороты двигателя могут стать причиной его повреждения, не превышайте максимально допустимых оборотов (6500).
Указатель общего/текущего пробега
Если перевести ключ зажигания в положение II, на дисплее будет отображаться общий и текущий пробег автомобиля (или температура окружающего воздуха).
Переключение индикации
При кратковременных нажатиях кнопки выбора/сброса происходит последовательное переключение «общий пробег, TRIP A, TRIP В».
Указатель общего пробега (одометр)
Отображает общий пробег автомобиля (в км).
Указатель текущего пробега
Отображает текущий пробег автомобиля после обнуления счетчика (в км). Возможно отображение двух значений текущего пробега TRIP А и TRIP В.
Обнуление производится следующим образом:
С помощью кнопки выбора/сброса выберите нужный параметр (TRIP А или TRIP В) нажмите кнопку и удерживайте до обнуления показания.

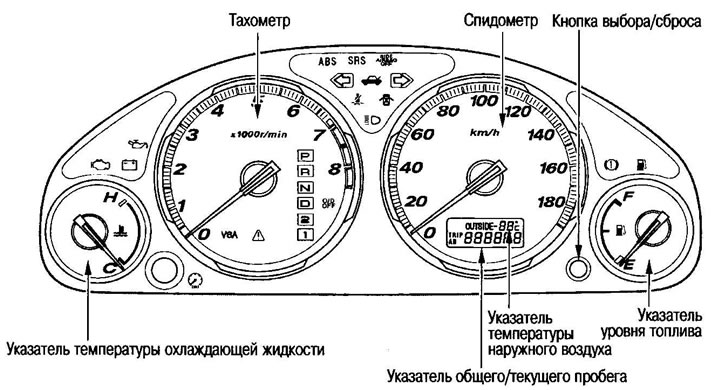

Приборная панель автомобилей выпуска 2001 -2004 гг в стандартной комплектации

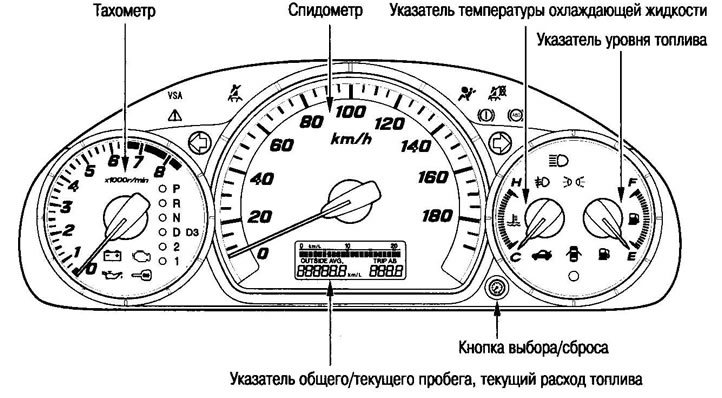

Приборная панель автомобилей выпуска с 2005 гг в стандартной комплектации
Переключение индикации

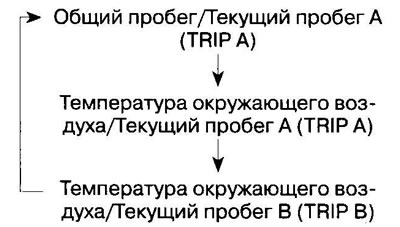

При кратковременных нажатиях кнопки выбора/сброса происходит последовательное переключение отображения:
Указатель общего пробега (одометр)
Отображает общий пробег автомобиля (в км).
Указатель текущего пробега
Отображает текущий пробег автомобиля (в км) после обнуления счетчика. Возможно отображение двух значений текущего пробега TRIP А и TRIP В.
Обнуление производится следующим образом: выберите нужный показатель (TRIP А или TRIP В), нажмите на кнопку выбора/сброса и удерживайте ее до обнуления показания.
Примечание. После 999,9 км показание текущего пробега обнуляется.
Указатель температуры окружающего воздуха
Отображает температуру за бортом автомобиля при езде со скоростью более 30 км/ч (ключ зажигания в положении II). Индикация начинает мигать после опускания температуры ниже 3°C (ключ зажигания в положении II).
Примечание. Так как датчик температуры находится на переднем бампере рядом с моторным отсеком, при скорости движения ниже 30 км/ч температура указывается с погрешностью.
Указатель расхода топлива
Отображает расход топлива км/л (ключ зажигания в положении II).

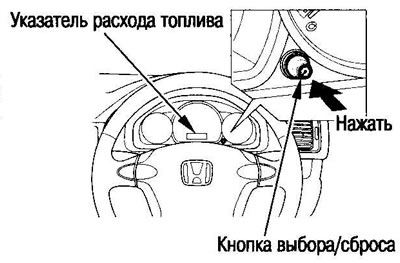

Чтобы выключить индикацию:
Нажмите кнопку выбора/сброса и удерживайте (прибл. 5 секунд) до исчезновения индикации.
Для возобновления индикации вторично проделайте то же самое.
Справка. Перед тем, как исчезнет отображение расхода топлива, обнуляется указатель текущего пробега.
Указатель уровня топлива
Отображает уровень топлива в баке (ключ зажигания в положении II).
Указатель температуры охлаждающей жидкости
Отображает температуру охлаждающей жидкости двигателя (ключ зажигания в положении II).
Управление подсветкой

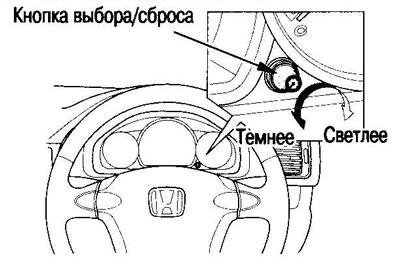

Поворачивая кнопку выбора/сброса, можно регулировать яркость подсветки и индикации на приборной панели.
Чтобы увеличить яркость подсветки поверните кнопку выбора/сброса вправо. При достижении максимальной яркости раздается звуковой сигнал.
Чтобы уменьшить яркость подсветки поверните кнопку выбора/сброса влево. При достижении минимальной яркости раздается звуковой сигнал.

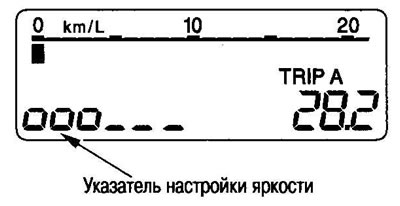

Указатель настройки яркости (модели с 2005 г)
При повороте кнопки выбора/сброса на дисплее одометра отображается шкала изменения яркости.
Минимальный показатель - 1 деление, при повороте ручки вправо количество делений увеличивается.
Справка. Шкала исчезает с дисплея прибл. через 5 секунд после окончания настройки или после нажатия кнопки выбора/сброса. Подсветка приборной панели гаснет:
- Прибл. спустя 3 мин. после открывания двери водителя;
- Прибл. спустя 30 сек. после закрывания двери водителя;
- Прибл. через 10 сек. после того, как ключ был вставлен в замок зажигания (если не было других действий);
- Прибл. через 10 сек. после того, как ключ зажигания был повернут из положения II в положение I или 0;
- Сразу после вынимания ключа из замка зажигания.
