Примечание. Надевайте защитные перчатки.
1. Снимите следующие компоненты:
- Внутреннюю обшивку крыши.
- Стекло люка в крыше.

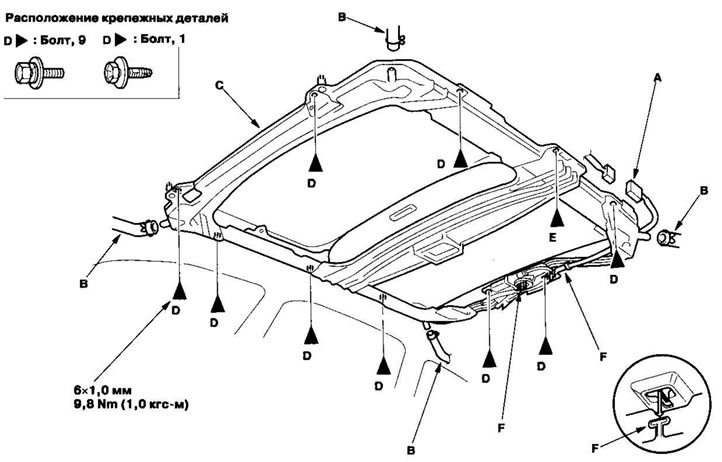

2. Отсоедините разъем люка в крыше (А) и сливные трубки (В). На рисунке вверху показана модель с левосторонним управлением; расположение на модели с правосторонним управлением симметрично.
3. Попросите напарника подержать раму (С), выверните болты (D) и болт заземления (Е), начиная сзади, и отпустите задние крючки (F), сдвинув раму вперед, затем снимите раму.
4. С помощью напарника осторожно выньте раму через проем передней двери. Не поцарапайте отделку салона и кузов и не порвите чехлы сидений.

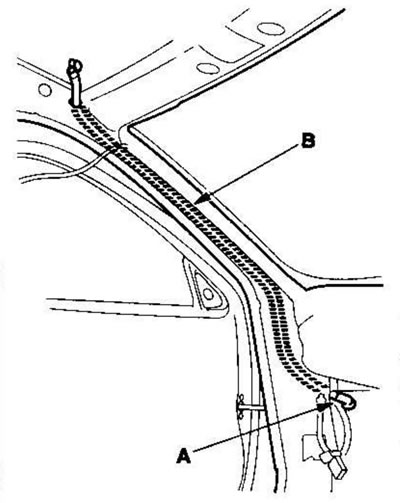

5. Чтобы вынуть передний сливной клапан (А) из кузова, снимите панель колесной ниши, левую или правую. Привяжите веревку к концу сливной трубки, затем выньте переднюю сливную трубку (В) из передней стойки.

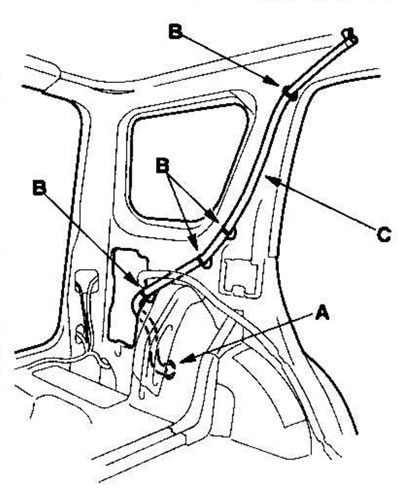

6. Чтобы вынуть задний сливной клапан (А) из багажного отсека, снимите следующие компоненты:
- Заднюю боковую декоративную панель.
- Отделку стойки малого бокового окна.
При помощи съемника отделите зажимы (В), затем выньте заднюю сливную трубку (С).
7. Установка рамы и сливной трубки выполняется в порядке, обратном снятию, с учетом следующего:
- Перед установкой рамы прочистите сливные трубки и сливные клапаны сжатым воздухом.
- Проверьте уплотнение рамы.
- Очистите поверхность рамы.
- При установке рамы сначала зацепите задние крючки за отверстия в кузове.
- Убедитесь, что разъем подсоединен, как следует.
- При подсоединении сливной трубки наденьте ее на патрубок рамы не менее, чем на 10 мм.

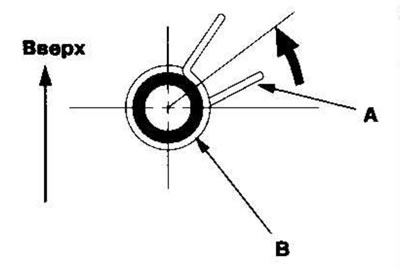

- Наденьте хомут (А) на сливную трубку (B), как показано на рисунке.
8. Проверьте, не протекает ли вода. Поливайте водой из шланга без насадки. Не лейте воду под высоким давлением.
