Внимание. Болт шкива коленвала имеет правую резьбу. Во время поворота коленвала против часовой стрелки при помощи болта шкива коленвала он может ослабнуть. После выполнения работ затяните болт шкива коленвала с требуемым усилием при помощи ключа Torx.
- Болт: 16x1,5 мм
: 245 N·m (25,0 кг·м)
1. Снимите генератор (см. гл. Электрооборудование), снимите кронштейн генератора (см. ниже).
2. Снимите клапанную крышку и верхнюю крышку.
- Следите, чтобы моторное масло не попало на ремни.
- Об установке клапанной крышки см. выше.
- Не используйте верхнюю крышку для хранения мелких деталей. Перед установкой крышки удалите грязь тряпкой.
3. Снимите направляющую трубку щупа уровня масла, шкив коленвала и нижнюю крышку.
- Не используйте нижнюю крышку для хранения мелких деталей. Перед установкой нижней крышки обязательно удалите грязь тряпкой.
- Не повредите резиновые уплотнения во время установки нижней крышки.
4. Установите шкив коленвала и затяните болт шкива с требуемым усилием (см. выше).

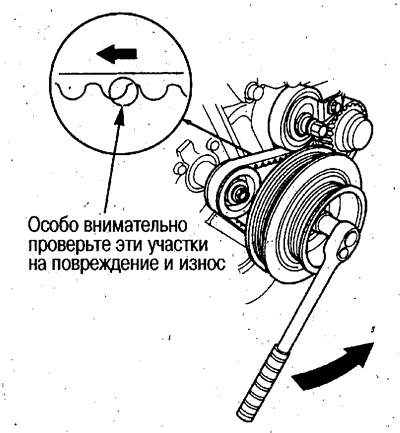

5. Проверьте ремень по всей длине на отсутствие повреждений, износа, попадания моторного масла и охлаждающей жидкости.
Выполняйте проверку, проворачивая коленвал.
- При обнаружении повреждений или износа замените ремень (см. выше).
- Если на ремне имеется моторное масло или охлаждающая жидкость, снимите ремень, протрите каждый участок рядом с ремнем и установите новый ремень.
