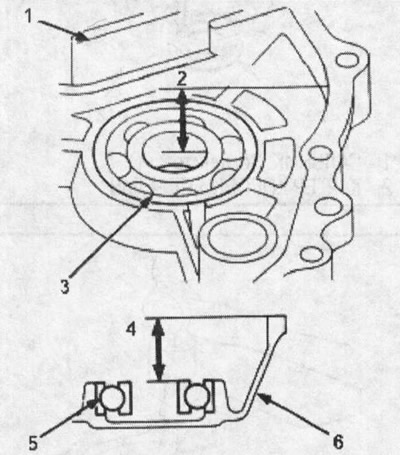

1. КАРТЕР МАХОВИКА
2. Виміряйте відстань А
3. ШАРИКОПІДШИПНИК
4. Виміряйте відстань А
5. ШАРИКОПІДШИПНИК
6. КАРТЕР МАХОВИКА
2. Вставте вторинний вал у картер коробки.
3. Виміряйте відстань між поверхнею картера коробки передач і настановною поверхнею вторинного валу під упорну шайбу, як показано на малюнку, а потім запишіть вимірювання (вимірювання В).

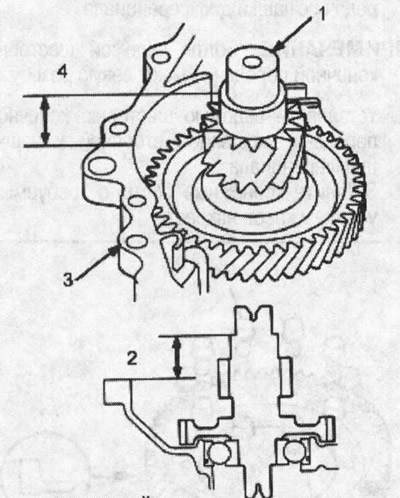

1. ВТОРИННИЙ ВАЛ
2. Виміряйте відстань В
3. КАРТЕР КОРОБКИ ПЕРЕДАЧ
4. Виміряйте відстань В
4. Обчисліть товщину завзятої прокладки 25х35 мм за такою формулою.
Формула:
Товщина завзятої прокладки 25х35 мм = Вимірювання А - Вимірювання В +
Товщина прокладки картера маховика: 0,5 мм
ПРИКЛАД:
- Вимірювання А: 32,7 мм
- Вимірювання B: 30,1 мм
Товщина завзятої прокладки 25 х 35 мм = 32,7 мм - 30,1 мм + 0,5 мм = 3,1 мм
Підберіть завзяту прокладку 25х35 мм D.
5. Підберіть упорну прокладку 25х35 мм із наступної таблиці:
Упорне прокладання, 25x35 мм
№ | № за каталогом | Товщина |
А | 90551-P4V-000 | 2,8 мм |
У | 90552-P4V-000 | 2,9 мм |
З | 90553-P4V-000 | 3,0 мм |
D | 90554 P4V-000 | 3,1 мм |
Е | 90555-P4V-000 | 3,2 мм |
F | 90556-P4V-000 | 3,3 мм |
G | 90557 P4V-000 | 3,4 мм |
Н | 90558-P4V-000 | 3,5 мм |
1 | 90559-P4V-000 | 3,6 мм |
J | 90560-P4V-000 | 3,7 мм |
До | 90561-P4V-000 | 3,8 мм |
