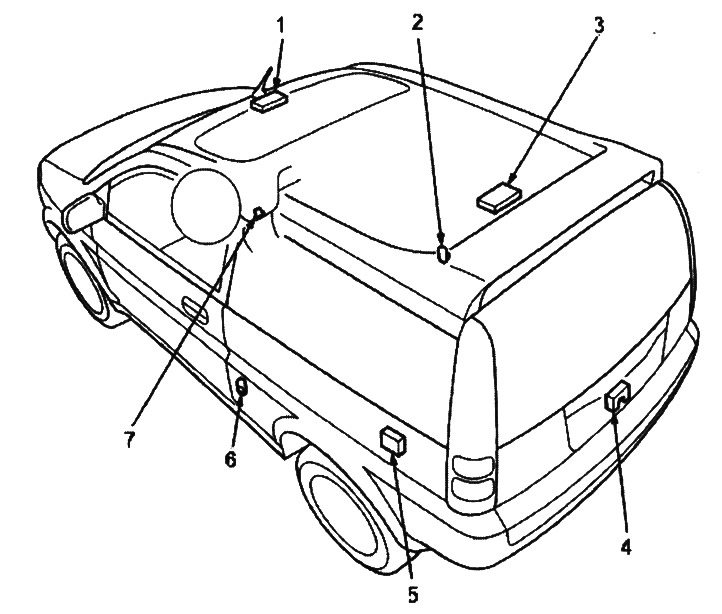

Poznámka: Na obrázku je znázornený model s ľavostranným riadením; umiestnenie na modeli s pravostranným riadením je podobné.
1. PREDNÉ STROPNÉ SVETLO
2. SPÍNAČ DVERÍ PRE CESTUJÚCEHO
3. ZADNÉ STROPNÉ SVETLO
4. SPÍNAČ ZÁMKU ZADNÝCH DVERÍ
5. OSVETLENIE BATOŽINOVÉHO PRIESTORU
6. SPÍNAČ DVERÍ VODIČA
7. DRŽIAK POHÁROV SVETLO

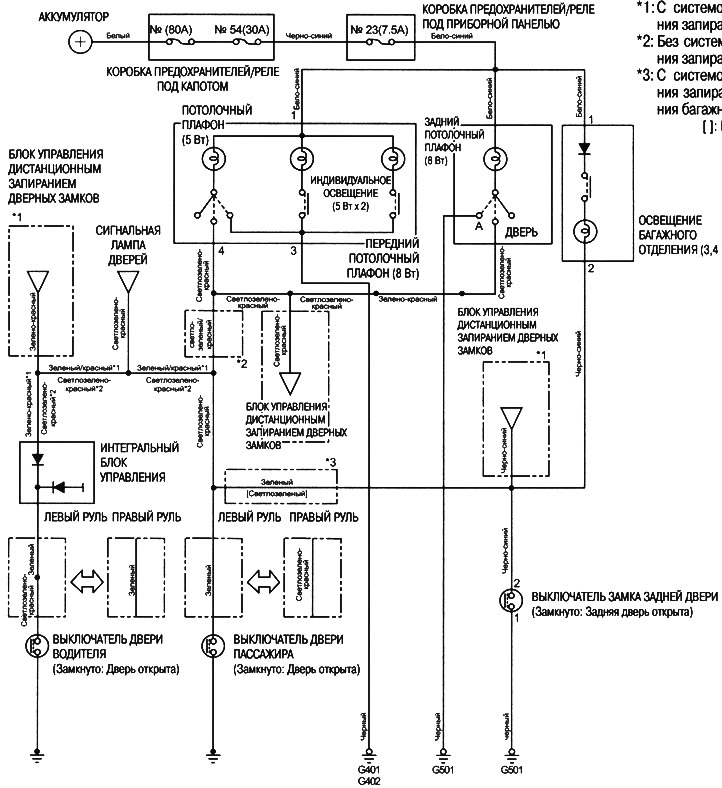

Obvod osvetlenia interiéru
*1: So systémom diaľkového zamykania dverí
*2: Bez systému diaľkového zamykania dverí
*3: S diaľkovým zamykaním dverí a bez osvetlenia kufra
[]: Riadenie na pravej strane

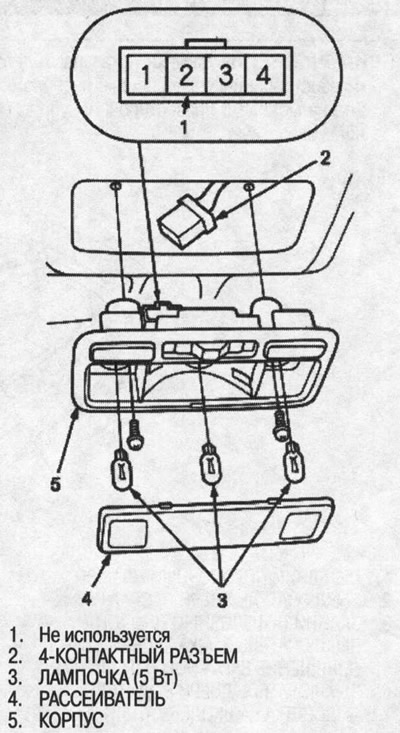

Testovanie predného stropného svetla
1. Vypnite stropné svietidlo.
2. Vypáčte a vyberte difúzor.
3. Odstráňte dve upevňovacie skrutky z krytu.
4. Odpojte 4-kolíkový konektor a odstráňte kryt.

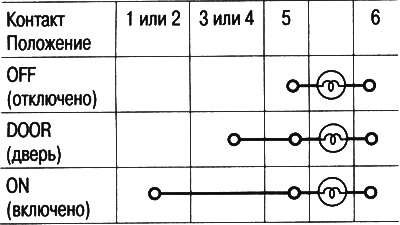

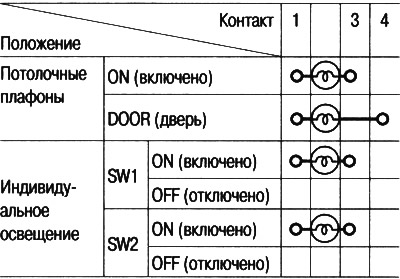

5. Skontrolujte kontinuitu medzi kontaktmi v každej polohe spínača podľa tabuľky.

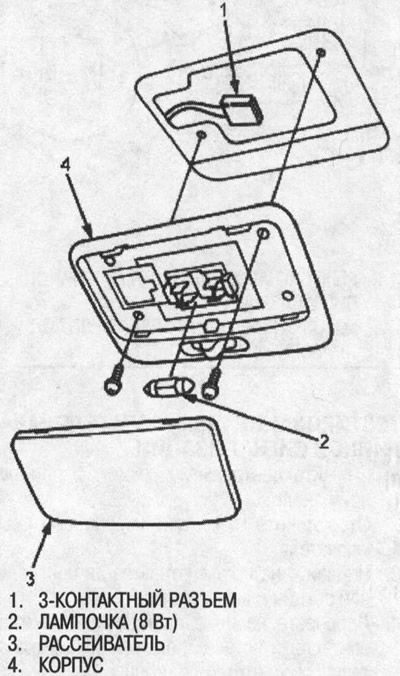

Testovanie zadného stropného svietidla
1. Vypnite stropné svietidlo.
2. Vypáčte a vyberte difúzor.
3. Odstráňte dve upevňovacie skrutky z krytu.
4. Odpojte 3-kolíkový konektor od šasi.
5. Skontrolujte kontinuitu medzi kontaktmi v každej polohe spínača podľa tabuľky.

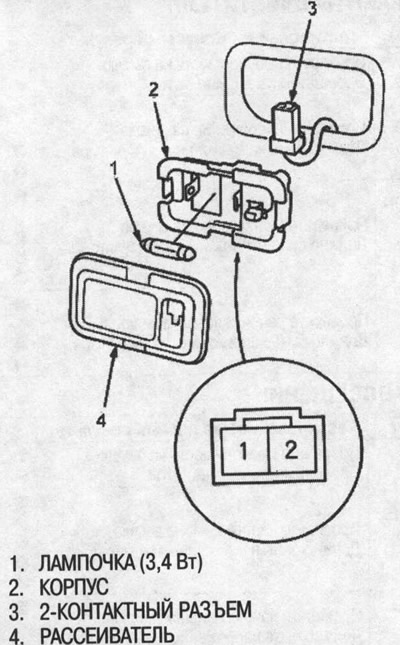

Testovanie osvetlenia batožinového priestoru
1. Vypnite lampu.
2. Vypáčte a vyberte difúzor.
3. Vypáčte a vyberte kryt, potom odpojte 2-kolíkový konektor od krytu.

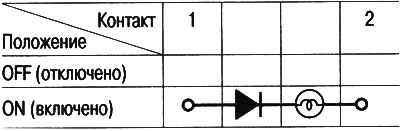

4. Skontrolujte kontinuitu medzi kontaktmi v každej polohe spínača podľa tabuľky.

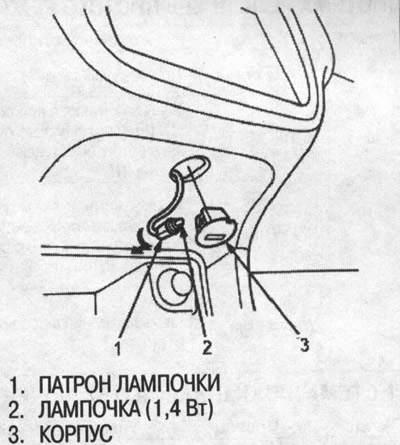

Výmena žiarovky držiaka pohárov
1. Odstráňte centrálnu časť z palubnej dosky (pozri kap. "Telo"),
2. Odstráňte panel rádia.
3. Odstráňte kryt z prednej konzoly.

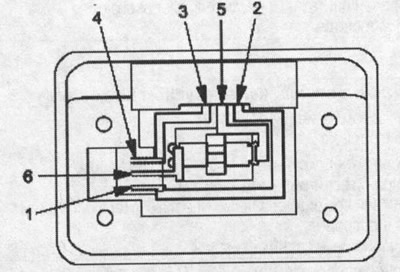

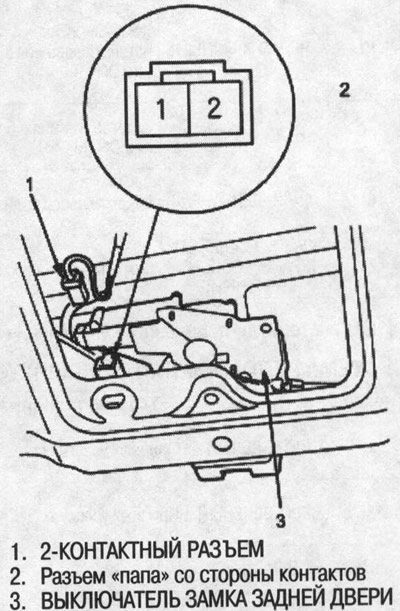

Testovanie spínača zámku zadných dverí
1. Otvorte zadné dvierka.
2. Odstráňte panel obloženia zadných dverí.
3. Odpojte 2-kolíkový konektor od spínača zámku zadných dverí.

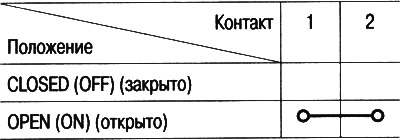

4. Skontrolujte kontinuitu medzi kontaktmi v každej polohe spínača podľa tabuľky.
