Napomena: Držite razvodni lanac dalje od magnetskih polja.
1. Skinite prednje kotače.
2. Skinite donji blatobran.
3. Uklonite pomoćni pogonski remen.

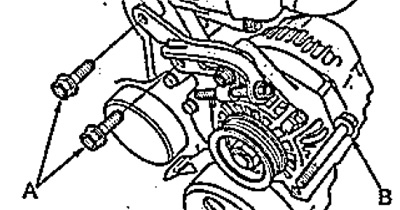

4. Odvijte dva vijka "A" koji pričvršćuju nosač generatora i olabavite vijak "B" koji pričvršćuje generator.

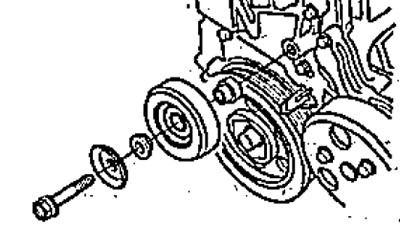

5. Uklonite srednji valjak.
6. Uklonite poklopac glave cilindra.

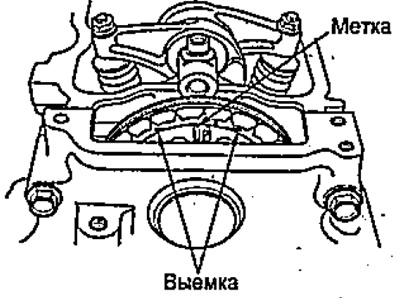

7. Namjestite klip prvog cilindra na TDC. U tom slučaju, oznaka "UP" na lančaniku radilice treba biti usmjerena prema gore, a udubljenja na lančaniku trebaju ležati u ravnini glave cilindra.

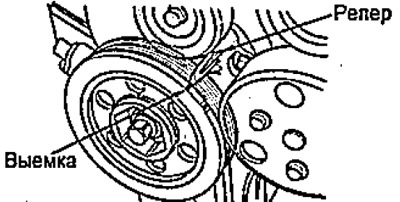

8. Provjerite je li usjek remenice poravnat s referentnom oznakom.
9. Skinite remenicu pumpe rashladnog sredstva.
10. Uklonite remenicu radilice.
11. Uklonite posudu za ulje.
12. Odvojite konektor senzora položaja radilice i dvije kopče.
A - konektor,
B - isječci.
13. Postavite dizalicu ispod motora. Stavite komad drveta između pete dizalice i motora.
Napomena: Pazite da ne oštetite skupljanje ulja kada postavljate dizalicu na rub bloka cilindra.
14. Uklonite žicu za uzemljenje i prednji nosač motora.
Motor L15A.
A - žica za uzemljenje,
B - desni nosač motora.
Nosači pogonskog sklopa (L15A).
1 - nosač prijenosa,
2 - prednji nosač motora,
3 - stražnji nosač motora (4WD),
4 - stražnji nosač motora (2WD),
5 - prednji graničnik.
Motor L13A.
A - žica za uzemljenje,
B - desni nosač motora.
15. Uklonite generator, rotor osjetnika brzine motora i poklopac razvodnog lanca.
A - poklopac razvodnog lanca,
B - rotor senzora brzine radilice.
Uklanjanje i ugradnja razvodnog lanca.
1 - poklopac glave cilindra,
2 - brtva poklopca glave cilindra,
3 - vijak,
4 - remenica radilice,
5 - srednji valjak,
6 - utikač,
7 - prstenasta brtva,
8 - poklopac razvodnog lanca,
9 - rotor senzora položaja radilice,
10 - zatezač,
11 - papučica zatezača,
12 - lanac,
13 - vodilica lanca,
14 - lančanik bregastog vratila.

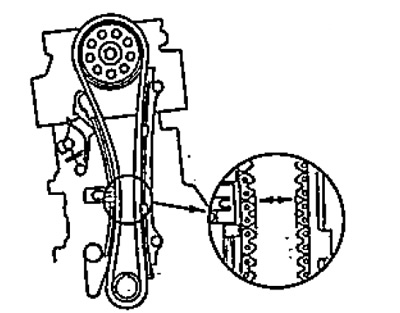

16. Izmjerite udaljenost između karika lanca kao što je prikazano na slici. Ako je udaljenost manja od minimalne, zamijenite lanac zatezačem.
- Nazivni razmak - 19 mm
- Minimalni razmak - 15 mm
17. Nanesite svježe motorno ulje na kontaktnu površinu zatezača.

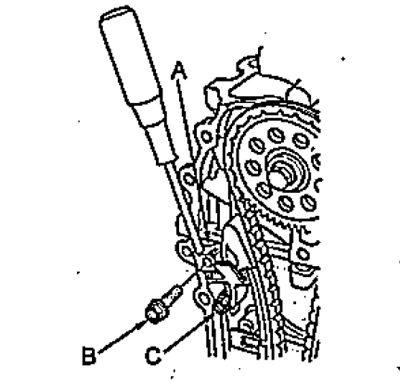

18. Pričvrstite zatezač "A" pomoću odvijača, uklonite vijak "B" i otpustite vijak "C".

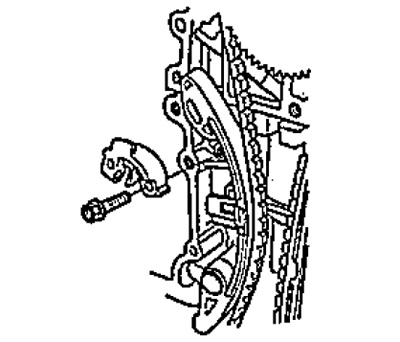

19. Uklonite zatezač.
20. Uklonite papučicu zatezača i vodilicu razvodnog lanca.
A - papučica zatezača,
B - vodilica lanca.
21. Skinite razvodni lanac.
