Напомена: Држите разводни ланац даље од магнетног поља.
1. Скините предње точкове.
2. Уклоните доњи блатобран.
3. Уклоните погонски каиш додатне опреме.
4. Одврните два вијка "А" причвршћивања крака генератора, и олабавите вијак "Б" причвршћивања генератора.
5. Уклоните средњи ваљак.
6. Скините поклопац главе цилиндра.
7. Поставите клип првог цилиндра у ТДЦ. У овом случају, ознака "УП" на ланчанику радилице мора бити усмерена нагоре, а удубљења на ланчанику морају лежати у равни главе цилиндра.
8. Уверите се да је зарез ременице у линији са мерилом.
9. Уклоните ременицу пумпе за расхладну течност.
10. Уклоните ременицу радилице.
11. Уклоните посуду за уље.

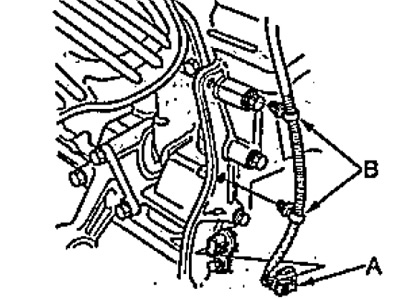

12. Одвојите конектор сензора положаја радилице и две копче.
А - утикач
Б клипови.
13. Поставите дизалицу испод мотора. Ставите дрвени блок између пете дизалице и мотора.
Напомена: Пазите да не оштетите пријемник уља када постављате дизалицу на ивицу блока цилиндра.
14. Уклоните жицу за уземљење и предњи носач мотора.

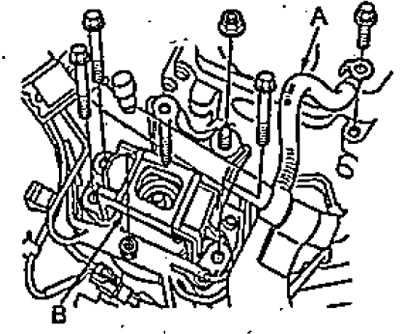

Мотор Л15А.
А - жица за уземљење,
Б - десни носач мотора.

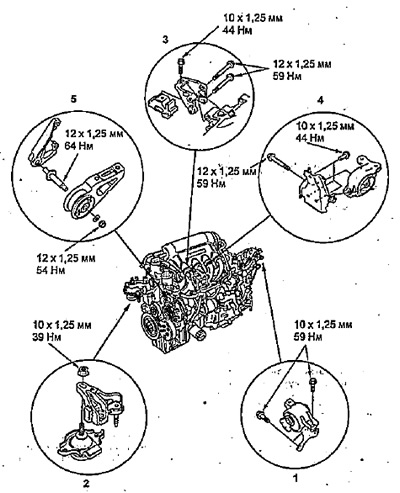

Носачи за погон (L15A).
1 - носач преноса,
2 - предњи носач мотора,
3 - задњи носач мотора (4WD),
4 - задњи носач мотора (2WD),
5 - предњи лимитер.

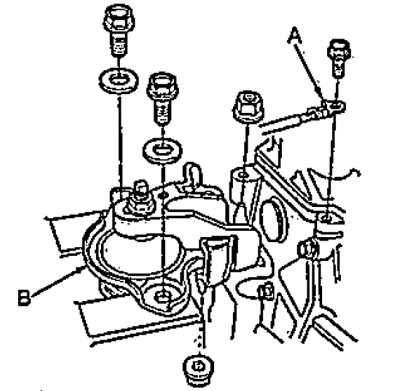

Мотор Л13А.
А - жица за уземљење,
Б - носач за десни носач мотора.

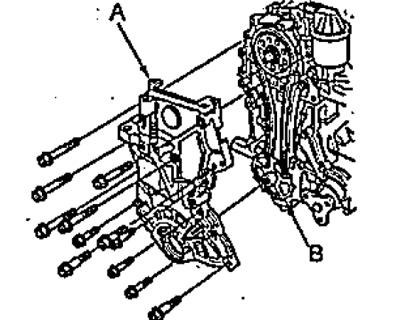

15. Уклоните алтернатор, ротор сензора брзине радилице и поклопац разводног ланца.
А - поклопац разводног ланца,
Б - ротор сензора брзине радилице.

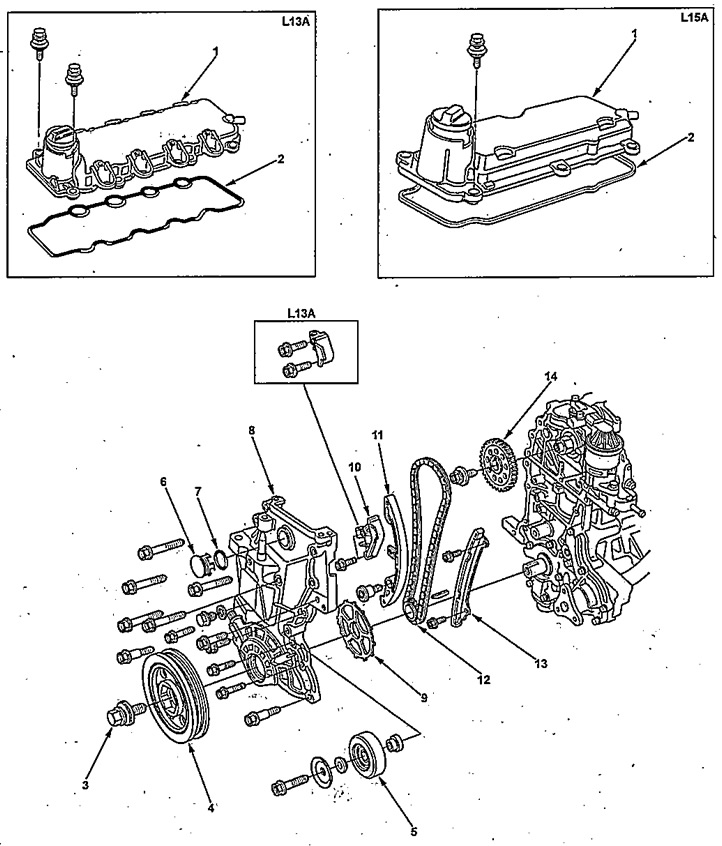

Уклањање и уградња разводног ланца.
1 - поклопац главе цилиндра,
2 - заптивка поклопца главе цилиндра,
3 - вијак,
4 - ременица радилице,
5 - средњи ваљак,
6 - утикач,
7 - прстенасти заптивач,
8 - поклопац разводног ланца,
9 - ротор сензора положаја радилице,
10 - затезач,
11 - папуча затезача,
12 - ланац,
13 - вођица ланца,
14 - ланчаник брегастог вратила.
16. Измерите растојање између карика ланца као што је приказано. Ако је растојање мање од минималног, замените ланац затезача.
- Номинално растојање - 19 мм
- Минимално растојање - 15 мм
17. Нанесите свеже моторно уље на контактну површину затезача.
18. Поправите затезач "А" помоћу одвијача, одврните вијак "Б" и олабавите вијак "Ц".
19. Уклоните затезач.

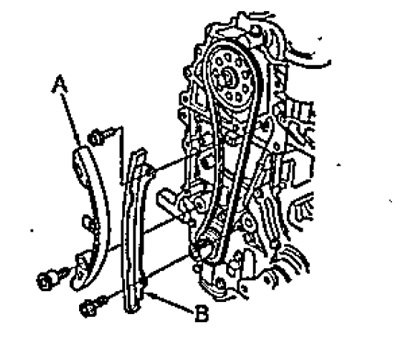

20. Уклоните папучицу затезача и вођицу ланца разводног механизма.
А - ципела за затезање,
Б - вођица ланца.
21. Уклоните разводни ланац.
